Замена основной платы Panasonic Lumix DMC-GX85

Снимите пластиковую крышку «горячего башмака», сдвинув её к задней части камеры.

Используя лопатку, осторожно приподнимите передний конец пружины башмака, чтобы освободить её запирающий механизм.

Удерживая передний конец пружины поднятым, сдвиньте пружину с её приподнятого конца, чтобы вынуть её.

Снимите два серебристых винта Phillips #0 длиной 6.0 мм, расположенных ближе всего к дисплею.

Не удаляйте два самых передних серебристых винта.

Поверните камеру так, чтобы сторона с крышкой разъёмов была обращена к вам.

Близко к верхнему торцу камеры в этой ориентации удалите чёрный винт Phillips #0 длиной 4.0 мм, расположенный внизу.

Откройте крышку разъёмов и удалите чёрный винт Phillips #0 длиной 4.0 мм внутри.

Переверните камеру так, чтобы дно было обращено к вам.

Удалите два центральных чёрных винта Phillips #0 длиной 2.5 мм.

Удалите внешний чёрный винт Phillips #0 длиной 4.5 мм.

Поверните камеру так, чтобы дисплей был обращён к вам.

Отверните верхнюю часть экрана, отведя её от корпуса камеры, чтобы получить доступ и удалить чёрный винт Phillips #0 длиной 4.5 мм.

Снимите заднюю крышку камеры, аккуратно потянув с верхней стороны.

При снятии задней крышки разделяйте её медленно, чтобы не повредить ленточный кабель, соединяющий дисплей и вспомогательную плату.

Поверните камеру так, чтобы объектив смотрел вниз, а задняя крышка была отведена назад.

Отключите ленточный кабель от камеры, поднимая чёрную фиксирующую защёлку лопаткой iFixit.

Выньте ленточный кабель из разъёма. Задняя крышка теперь полностью отделена от камеры.

Не перегибайте ленточный кабель чрезмерно и избегайте его повреждения.

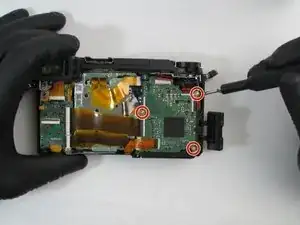

Удалите три серебристых винта Phillips #0 длиной 3.5 мм, крепящие основную плату к раме камеры.

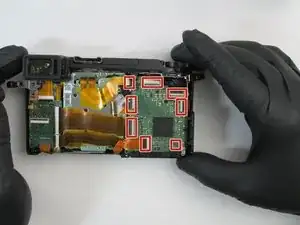

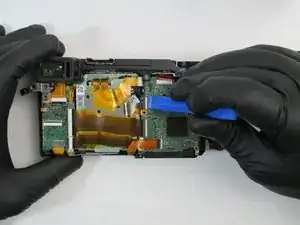

Отключите восемь ленточных кабелей от основной платы, поднимая чёрные фиксирующие защёлки лопаткой iFixit.

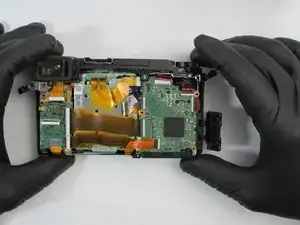

Выньте ленточные кабели из разъёмов.

Не перегибайте ленточные кабели чрезмерно и избегайте их повреждения.

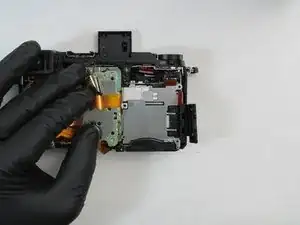

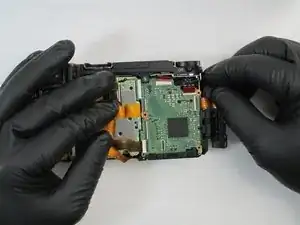

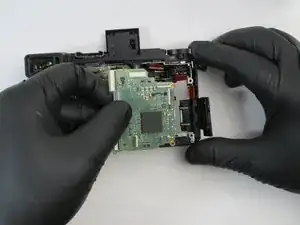

Осторожно приподнимите материнскую плату от корпуса камеры.

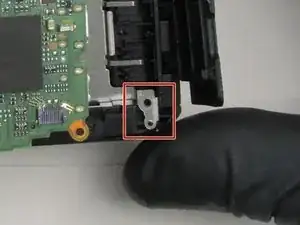

При снятии основной платы следите, чтобы не потерять пластину заземления батареи.
