Замена блока вспышки Olympus FE-170

Удалите 2 открытых винта по противоположным сторонам камеры. Поверните винты против часовой стрелки, чтобы снять.

Откройте отсек батарей и удалите 2 винта в верхней части отверстия.

Снимите 2 открытых винта на нижней части камеры.

Откройте мини-USB разъём на боковой стороне камеры и выкрутите винт рядом с шарниром крышки.

Откройте видеовыход на боковой стороне камеры и снимите винт.

Осторожно подведите головку пластиковой лопатки под панели, найдя зазор между панелями. Лёгким усилием надавите в показанных местах вверху и внизу камеры.

Ослабьте панели по бокам камеры в показанных местах, поддевая пластиковой лопаткой за зазор между панелями. Применяйте лёгкое давление.

Убедитесь, что панели ослаблены. Осторожно руками оттяните и снимите панели.

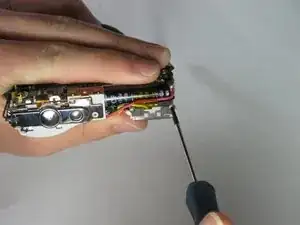

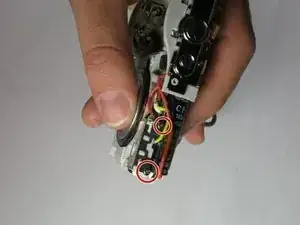

Снимите два маленьких винта на верхней части самой вспышки.

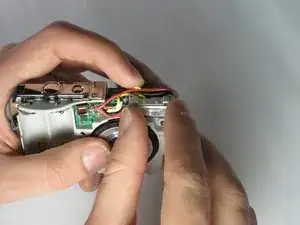

Используйте лопатку, чтобы аккуратно поддеть верх тонкого металлического корпуса вокруг вспышки и отогнуть его.

Используйте лопатку, чтобы аккуратно поддеть низ тонкого металлического корпуса вокруг вспышки и отогнуть его.

Используйте пальцы, чтобы осторожно снять металлический корпус со вспышки.

Снимите пластиковый рассеиватель вспышки, аккуратно поддевая края пальцами.

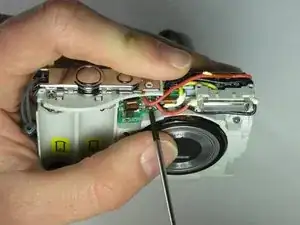

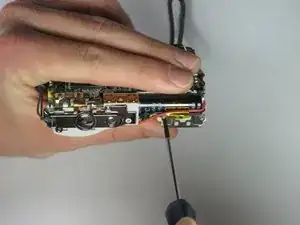

Снимите винт, фиксирующий плату цепи вспышки.

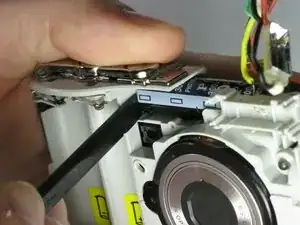

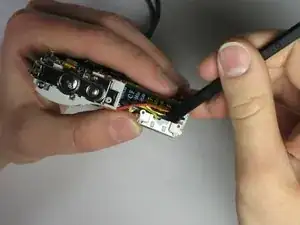

Вытяните подсборку лампы вспышки из её посадочного места, используя заострённый конец лопатки.

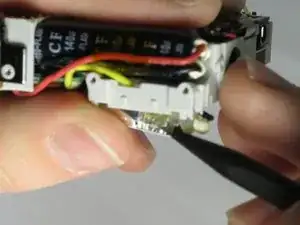

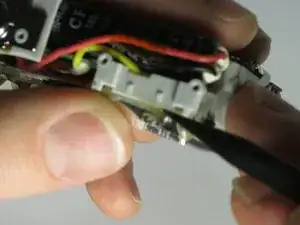

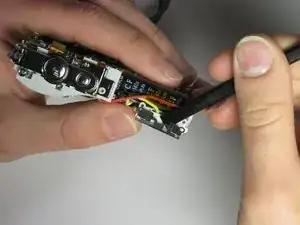

С помощью заострённого конца лопатки поднимите обе полоски ленты на верхней части подсборки лампы вспышки.

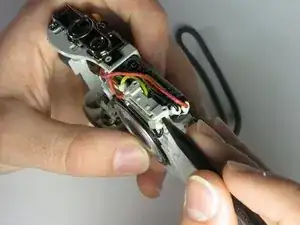

Снимите провод, расположенный между двумя слоями ленты, из подсборки лампы вспышки.

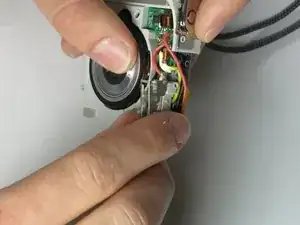

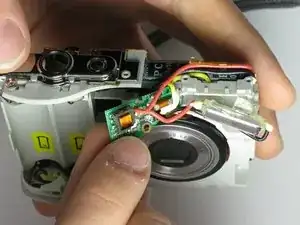

Отсоедините плату цепи вспышки и подсборку лампы вспышки от передней части камеры, потянув их назад.

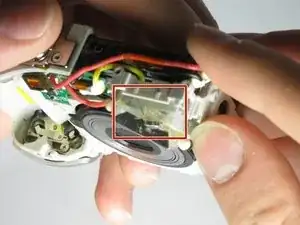

Используйте лопатку, чтобы выдавить чёрный конденсатор из его посадочного места.

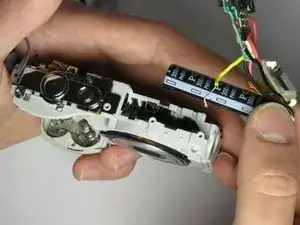

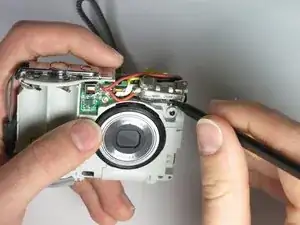

Снимите весь блок вспышки, аккуратно вытягивая его наружу и от корпуса камеры.
