Замена материнской платы Sony Handycam HDR-CX220
Используйте это руководство, чтобы помочь снять неисправную или дефектную материнскую плату в вашей Sony Handycam HDR-Cx220.
Шаг 1
Нажмите на индикатор батареи.
Шаг 2
Выдвиньте батарею из отсека.
Чтобы вставить батарею обратно, совместите металлическую часть батареи с контактами камеры и вставьте её.
Шаг 3
Используйте отвертку Phillips #0, чтобы удалить два винта 5 мм.
Используйте отвертку Phillips #0, чтобы удалить два винта 5 мм.
Используйте отвертку Phillips #0, чтобы удалить три винта 5 мм.
Шаг 4
Используйте пластиковый инструмент для вскрытия, чтобы ослабить пластиковый корпус видеокамеры.
Шаг 5
Снимите пластиковый корпус руками.
Аккуратно тяните за корпус, чтобы не повредить внутренние компоненты.
Шаг 6
Используйте отвертку Phillips #0, чтобы удалить винт 5 мм.
Используйте отвертку Phillips #0, чтобы удалить винт 5 мм.

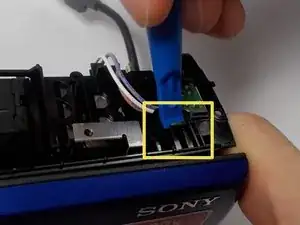

Используйте пластиковые инструменты для вскрытия, чтобы отщёлкнуть выделенную область.
Шаг 7
Удалите 3 винта (4 мм) на передней части объектива с помощью отвертки Philips #0.
Шаг 8
Снимите объектив и при необходимости очистите его.
Шаг 9

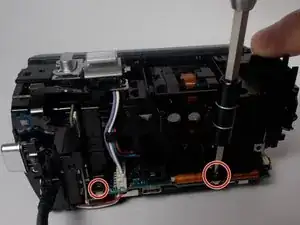

Используйте отвертку Phillips #0, чтобы удалить показанные винты 5 мм.

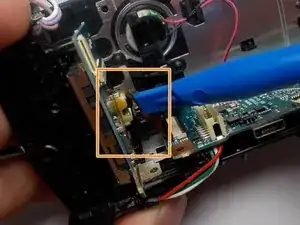

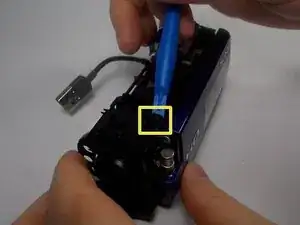

Используйте пластиковый инструмент для вскрытия, чтобы освободить передний язычок.

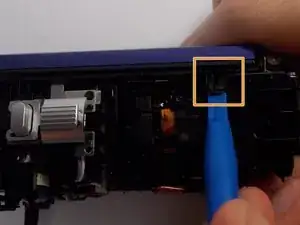

Используйте пластиковый инструмент для вскрытия, чтобы освободить задний язычок.
Шаг 10

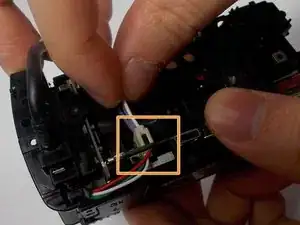

Осторожно потяните за 2 показанных провода внизу видеокамеры.
Отсоедините провод, показанный на втором изображении.
Шаг 11

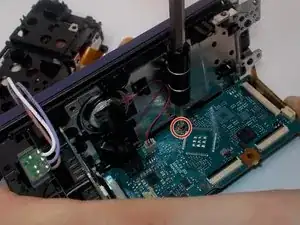

Используйте отвертку Phillips #0, чтобы удалить показанный винт 4 мм.

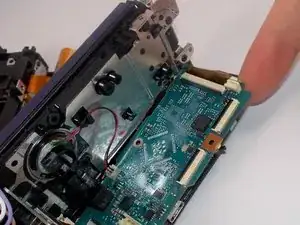

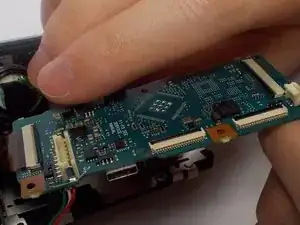

Осторожно выньте материнскую плату пальцами.
Шаг 12

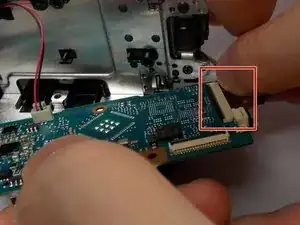

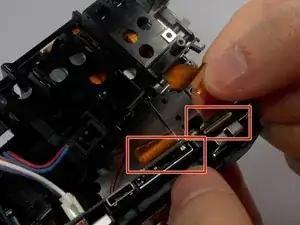

Снимите боковой провод с материнской платы, как показано на фото.
Снимите верхний провод с материнской платы, как показано на фото.
Шаг 13

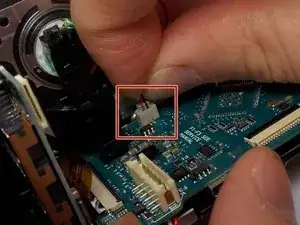

Отсоедините динамик от материнской платы.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
