Замена экрана Sony Handycam HDR­-CX220

Нажмите на индикатор батареи.

Выдвиньте батарею из слота.

Чтобы установить батарею обратно, совместите металлическую часть батареи с частью камеры и вставьте ее.

Используйте отвертку Phillips #0, чтобы снять два винта по 5 мм.

Используйте отвертку Phillips #0, чтобы снять два винта по 5 мм.

Используйте отвертку Phillips #0, чтобы снять три винта по 5 мм.

Используйте пластиковый инструмент для открывания, чтобы ослабить пластиковый корпус видеокамеры.

Снимите пластиковый корпус вручную.

Осторожно тяните за корпус, чтобы не повредить внутренние элементы.

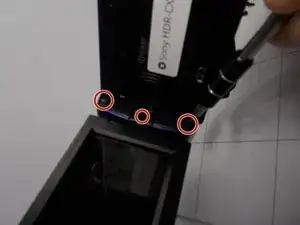

Используйте отвертку Phillips #0, чтобы снять два винта (по 5 мм) с внешней стороны и один (3 мм) в середине.

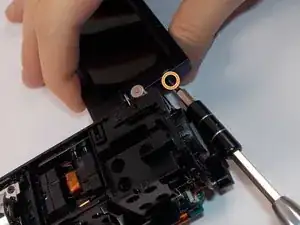

На втором изображении есть второй винт на противоположной стороне петельки экрана. Этот винт не показан, но его также необходимо снять.

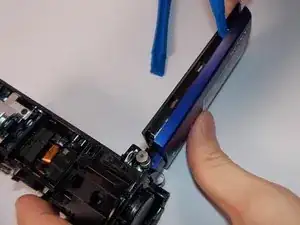

Используйте пластиковый инструмент для открывания, чтобы снять пластиковый корпус, защищающий экран.

Тяните осторожно, чтобы не повредить ничего под корпусом.

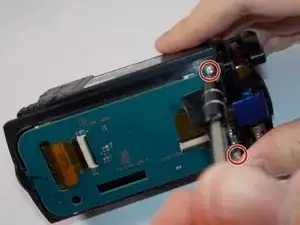

Используйте отвертку Phillips #0, чтобы снять 2 показанных винта.

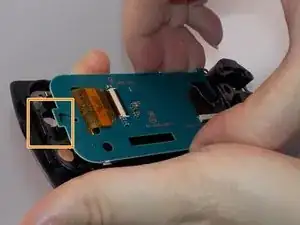

Осторожно освободите экран от выделенного крепления.
