Как предотвратить подвижность экрана Sony HDR-CX240E
Иногда ЖК-экран на видеокамерах Sony Handycam начинает болтаться. По сути, петля отворачивается от корпуса камеры, что вызывает шатание экрана и отсутствие ощущения «прочности».
Шаг 1

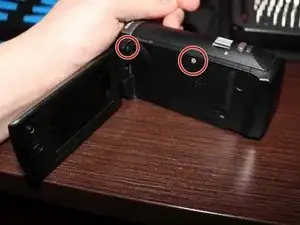

Отверните 2 винта Phillips #00 на правой стороне камеры.
Шаг 2
Отверните 4 винта Phillips #00 на нижней стороне камеры.
Шаг 3
Снимите крышку отсека батареи, потянув её и слегка покачивая. Она работает как защёлка.
Шаг 4

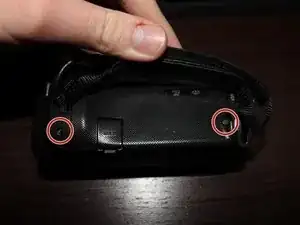

Отверните 2 винта Phillips #00 на левой стороне.

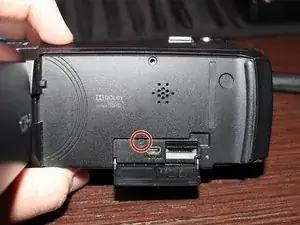

Отверните винт Phillips #00 в небольшом отсеке для SD и HDMI на левой стороне.
Шаг 5

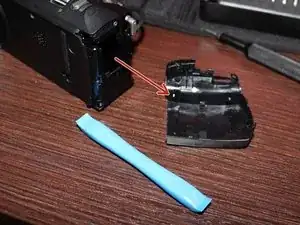

С помощью монтажного инструмента снимите небольшую панель на задней части камеры.
Всегда будьте осторожны при снятии любой панели, чтобы не сломать защёлки.
Шаг 6
Аккуратно используйте монтажный инструмент или медиаторы для гитары, чтобы снять всю правую панель с камеры.
Всегда будьте осторожны при снятии любой панели, чтобы не сломать защёлки.
Шаг 7

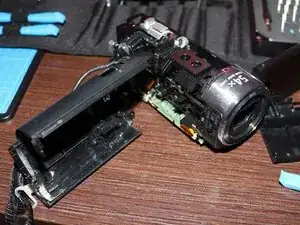

Подденьте маленькую панель слева от объектива, между объективом и петлёй экрана, чтобы открыть доступ к петле.
Всегда будьте осторожны при снятии любой панели, чтобы не сломать защёлки.
Шаг 8

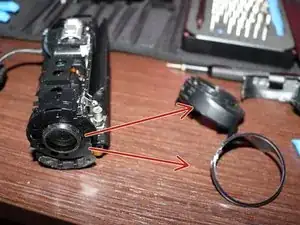

Снимите пластиковую крышку объектива, затем извлеките внутреннее чёрное кольцо, которое также содержит защиту объектива.
Всегда будьте осторожны при снятии любой панели, чтобы не сломать защёлки.
Шаг 9

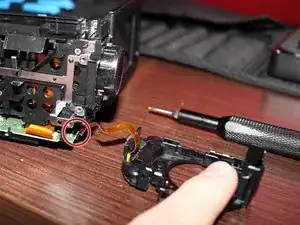

Снимите последнее кольцо вокруг объектива, очень аккуратно, так как на нём находится микрофон, подключённый шлейфом к плате камеры.
Снимайте кольцо осторожно, поскольку оно соединено с платой через шлейф.
Затем аккуратно отсоедините шлейф от платы с помощью пинцета.
Шаг 10
Отверните винт Phillips #00 с левой стороны объектива, рядом с петлёй.
Шаг 11

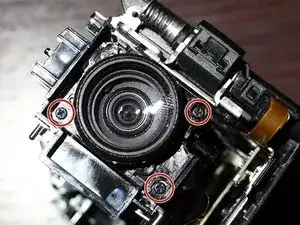

Отверните 3 винта Phillips #00 вокруг объектива камеры.
Затем извлеките объектив с помощью пинцета.
Обращайтесь с объективом осторожно — он хрупкий.
Поскольку камера уже разобрана, возможно, стоит протереть объектив микрофиброй.
Шаг 12
Наклоните камеру в сторону экрана.
Раздвиньте стороны корпуса, чтобы освободить место.
Не раздвигайте стороны корпуса с чрезмерной силой!
С помощью отвёртки Phillips #00 осторожно и плотно закрутите 2 винта, которые крепят петлю к камере.
Вам придётся использовать отвёртку под углом (не прямо), поскольку прямой доступ к винтам потребовал бы значительно большей разборки.
Заключение
Чтобы собрать устройство обратно, выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
