Замена объектива Casio Exilim EX Z55

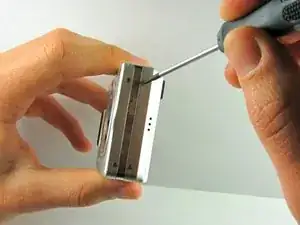

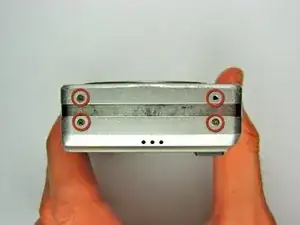

Снимите восемь винтов 1.8 мм с левой и правой стороны корпуса камеры с помощью отвертки Phillips #00.

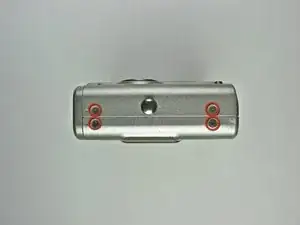

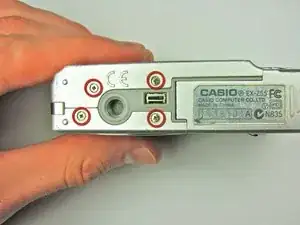

Удалите четыре винта 3.7 мм с нижней части корпуса камеры, используя отвертку Phillips #00.

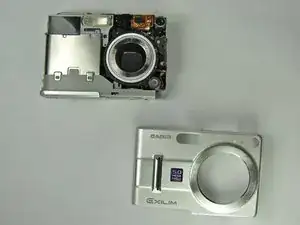

Отделите переднюю крышку от корпуса камеры.

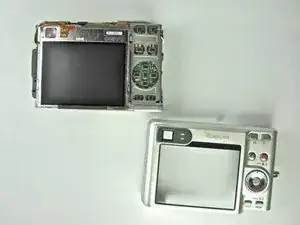

Отделите заднюю крышку от корпуса камеры.

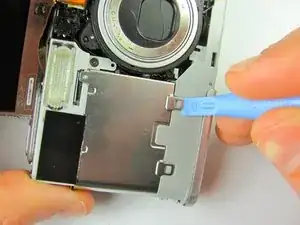

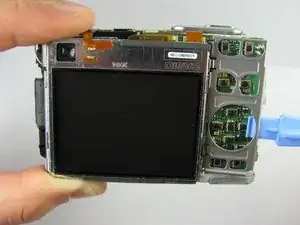

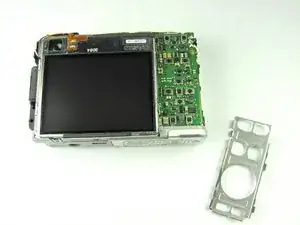

Снимите металлическую решётку, расположенную справа от ЖК-экрана, вставив пластиковый инструмент для открытия под решётку и поддев её вверх.

Перед снятием бокового металлического кронштейна сначала снимите прикреплённую проушину от ремешка, открутив её.

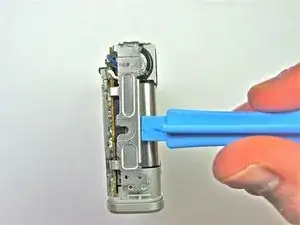

Затем снимите боковой металлический кронштейн, вставив пластиковый инструмент для открытия под кронштейн и поддев его вверх.

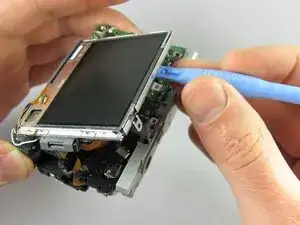

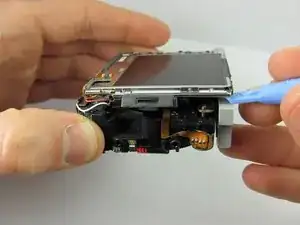

С помощью пластикового инструмента для открытия подденьте ЖК-экран, начиная с одного из углов. Вставьте инструмент под угол и поднимите вверх.

Продолжайте поднимать ЖК-экран до полного отхождения.

Будьте осторожны, чтобы не порвать провода, соединяющие ЖК-экран с верхней частью камеры.

Отсоедините оранжевый ленточный кабель, взяв за белую вкладку и оттянув назад.

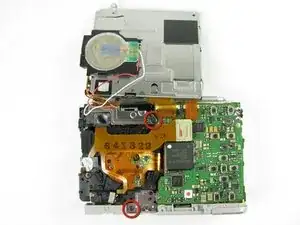

Снимите по два винта 1.66 мм с нижней и верхней металлических пластин, используя отвертку Phillips #00.

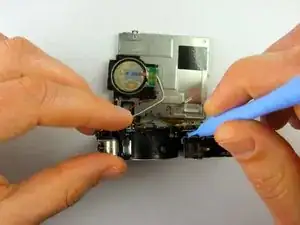

С помощью пластикового инструмента для открытия подденьте зажимы корпуса батарейного отсека (расположенные на передней части камеры), чтобы нижняя часть корпуса могла отойти.

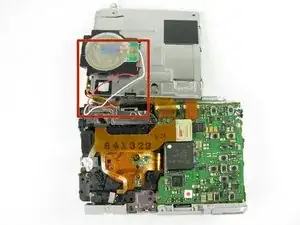

После снятия нижней части корпуса установите камеру в вертикальное положение, нижней частью вверх, затем отсоедините внутреннюю оранжевую ленту, идущую от материнской платы к объективу, вставив пластиковый инструмент под язычок и поддев вверх.

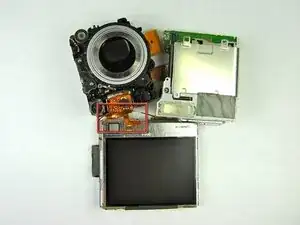

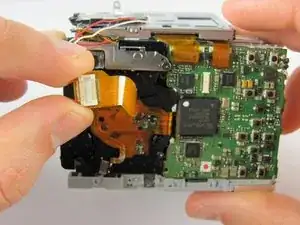

Полностью снимите объектив с материнской платы.

Он всё ещё будет прикреплён проводами и другим оранжевым ленточным кабелем.

Теперь можно приступить к ремонту существующего объектива или его замене на новый.
