Замена экрана LCD для Olympus FE-170
Перед снятием экрана LCD вам необходимо снять корпус камеры.
Шаг 1
Удалите 2 видимых винта по противоположным сторонам камеры. Поверните винты против часовой стрелки для снятия.
Шаг 2

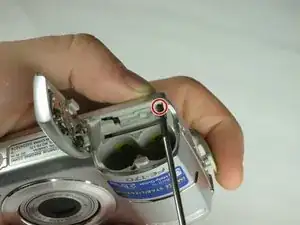

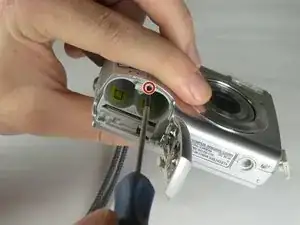

Откройте отсек для батареи и удалите 2 винта в верхней части отверстия.
Шаг 3

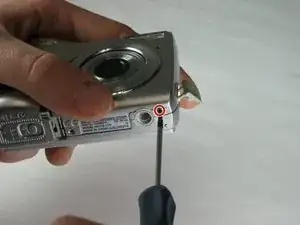

Удалите 2 видимых винта на нижней части камеры.
Шаг 4

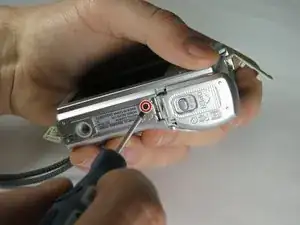

Освободите мини-USB порт с боку камеры и открутите винт рядом с шарниром заглушки.
Шаг 5

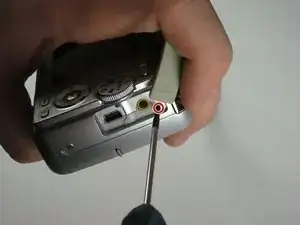

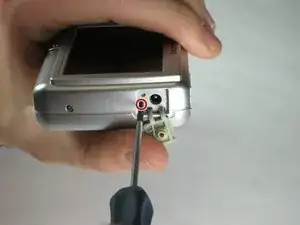

Освободите порт видеокабеля с боку камеры и удалите винт.
Шаг 6

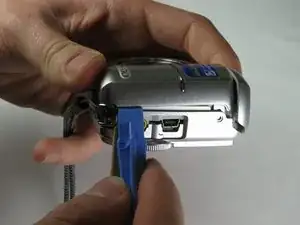

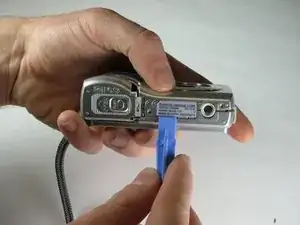

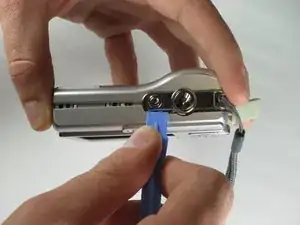

Осторожно вставьте головку пластикового инструмента открытия под панели, найдя зазор между панелями. Легко приложите давление в указанных местах сверху и снизу камеры.
Шаг 7

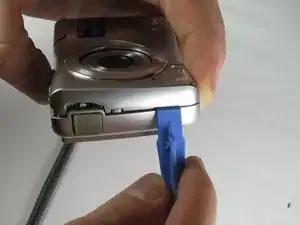

Ослабьте панели по бокам камеры в указанных местах, вставив пластиковый инструмент открытия в зазор между панелями. Легко приложите давление.
Шаг 8

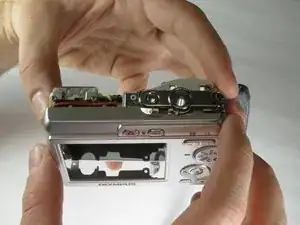

Убедитесь, что панели ослаблены. Осторожно используйте руки, чтобы отогнуть и удалить панели.
Шаг 9

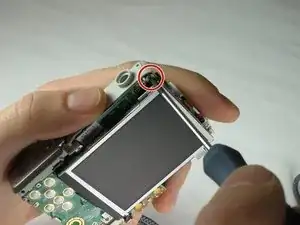

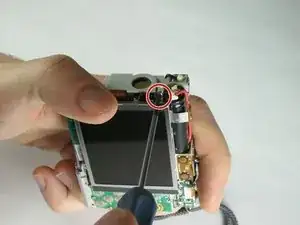

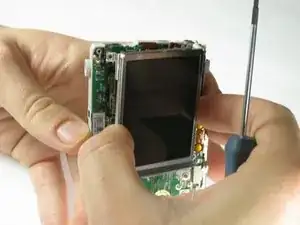

Удалите три винта, фиксирующие экран LCD на месте.
Винты находятся в верхнем правом, верхнем левом и нижнем левом углах экрана, как показано на фотографиях.
После удаления винтов не позволяйте экрану упасть или пытайтесь вытащить его. Он все еще подключен кабелем.
Шаг 10

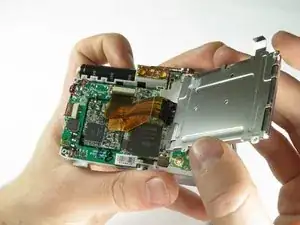

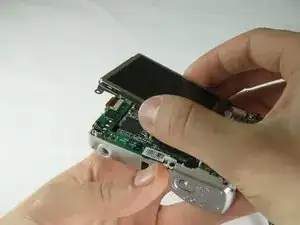

Осторожно поднимите экран LCD.
Не тяните слишком сильно. Кабель все еще будет подключен к камере.
Шаг 11

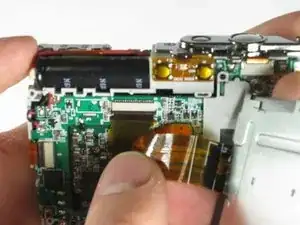

Используя пластиковый инструмент открытия, поднимите защёлку на соединителе кабеля.
Вставьте пластиковый инструмент открытия под защёлку и осторожно поднимите.
Осторожно вытащите кабель и поднимите экран LCD.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
