Разборка Panasonic LUMIX DMC-LX100

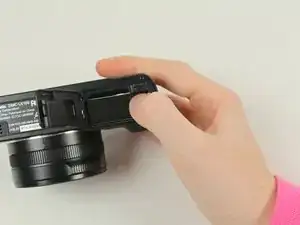

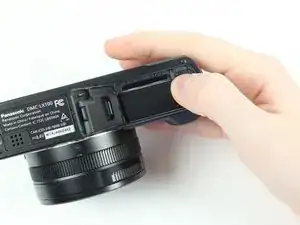

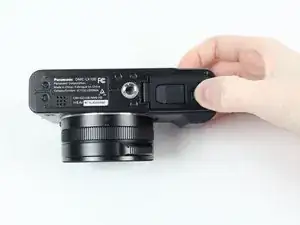

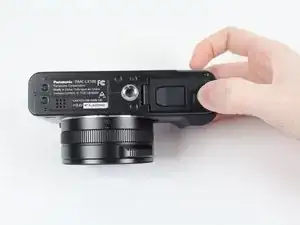

Смотря на нижнюю часть камеры, сдвиньте переключатель OPEN/LOCK влево в положение OPEN.

Дверца отсека батареи должна открыться.

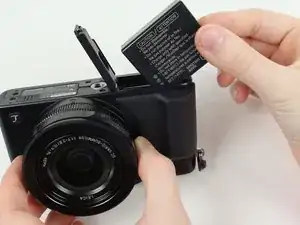

Поднимите внутренний фиксатор вверх, чтобы освободить батарею.

Схватите край батареи и вытяните её наружу.

Для замены используйте аккумулятор LUMIX Panasonic DMW-BLE9PP.

Некоторые из этих винтов могут иметь клей, чтобы предотвратить разборку камеры, поэтому сильно нажимайте на отвёртку и вращайте медленно, чтобы не сорвать шлиц.

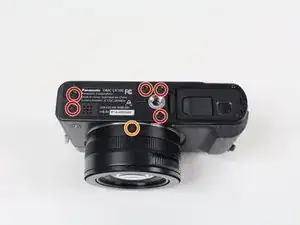

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить пять винтов 4.5 мм, расположенных на дне камеры, и верхний слева, если смотреть на камеру с объективом к Вам.

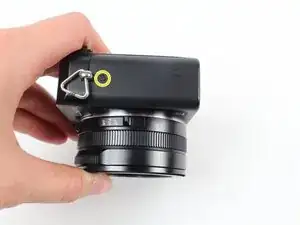

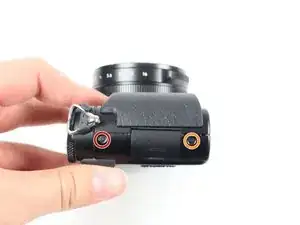

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить два винта 3.5 мм: один под объективом и один на левой стороне.

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить винт 7.1 мм с правой стороны камеры.

Видоискатель на этой фотографии снят с камеры, чтобы было легче увидеть положение винта. На самом деле он не снят с камеры.

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить винт 2.5 мм под видоискателем.

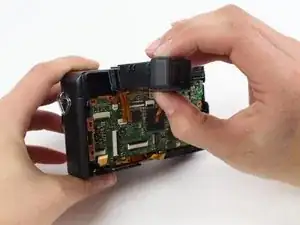

Снимите чёрный пластиковый элемент с видоискателя.

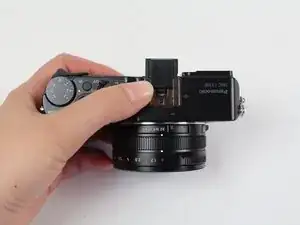

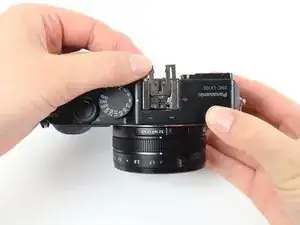

Выдвиньте чёрный пластиковый элемент, который служит заглушкой для присоединяемого объектива на верхней части камеры.

Удалите небольшую металлическую вставку, которая располагается под чёрным пластиковым элементом, потянув её наружу, в сторону от стороны с объективом.

Возможно, потребуется лопатка или инструмент для поддевания, чтобы снять металлическую деталь, приподняв задний её конец.

Некоторые из этих винтов могут иметь клей, чтобы предотвратить разборку камеры, поэтому сильно нажимайте на отвёртку и вращайте медленно, чтобы не сорвать шлиц.

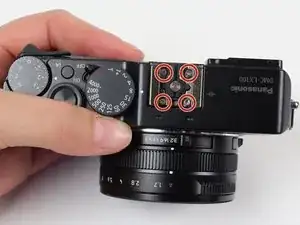

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить все четыре винта 7.1 мм, находящиеся под металлической вставкой.

Задняя панель может быть приклеена, поэтому подденьте аккуратно, чтобы не повредить ленточные кабели под ней.

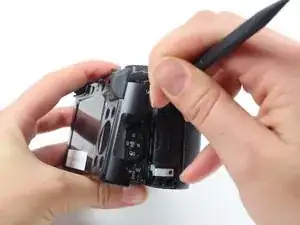

Подденьте заднюю крышку камеры лопаткой, начиная с правого верхнего края ЖК-экрана.

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить винт 7.5 мм в правом верхнем углу задней части камеры, который удерживает металлическую крышку.

Отодвиньте ЖК-экран от устройства.

С помощью лопатки подденьте серебристую металлическую крышку.

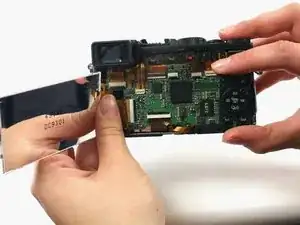

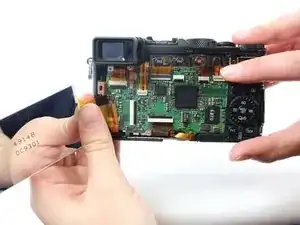

Вытащите ленточный кабель, который соединяет ЖК-экран с материнской платой.

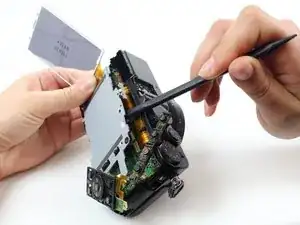

При необходимости используйте пластиковую лопатку, чтобы вынуть ленточный кабель из разъёма.

Снимите ЖК-экран.

Возможно, потребуется использовать пинцет и лопатку, чтобы разъединить некоторые ленточные кабели, чтобы они не порвались.

Отсоедините девять видимых ленточных кабелей/разъёмов ZIF, подняв чёрные фиксаторы и вытащив ленты прямо из разъёмов.

Отсоедините ещё два кабеля в верхнем левом углу платы, скрытые за видимыми кабелями.

Подробнее о разъёмах ZIF читайте здесь.

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить два винта 4.5 мм.

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить винт 2.5 мм.

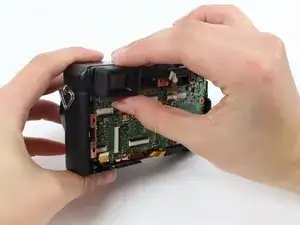

Двумя пальцами аккуратно потяните видоискатель на себя и выньте его из корпуса.

На изображении чёрный пластиковый элемент всё ещё на видоискателе, но он должен был быть снят при удалении ЖК-экрана.

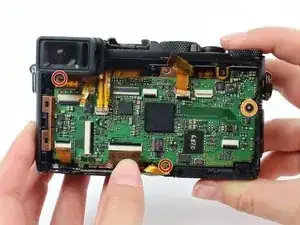

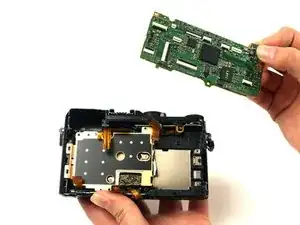

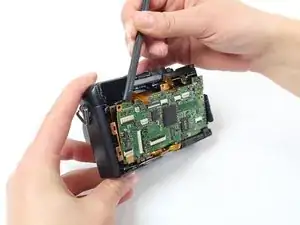

Начните с верхней части камеры и с помощью пластиковой лопатки выпробуйте материнскую плату из корпуса камеры.

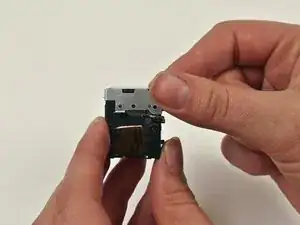

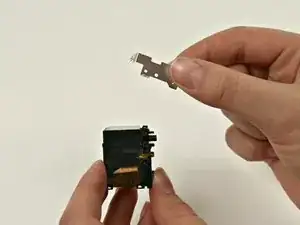

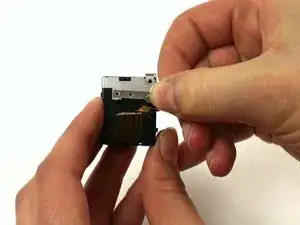

Возьмите видоискатель, который Вы вынули ранее, и снимите с него маленькую металлическую деталь.

Снимите с видоискателя большую металлическую деталь.

Используйте крестовую отвертку Phillips #000, чтобы выкрутить три винта 3,5 мм.

Используйте крестовую отвертку Phillips #000, чтобы выкрутить три винта 3 мм.

В некоторых моделях эти винты могут быть Torx T3 или T4.

Осторожно потяните медную пластину на себя, чтобы снять её.

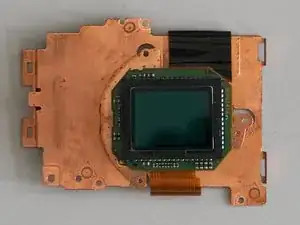

Датчик прикреплён к медной пластине и выйдет вместе с ней. Тонкая красная стеклянная пластина, приклеенная к передней части датчика, — это инфракрасный фильтр.

Используйте крестовую отвертку Phillips #000, чтобы выкрутить винт 4 мм.

Используйте крестовую отвертку Phillips #000, чтобы выкрутить винт 4,5 мм.

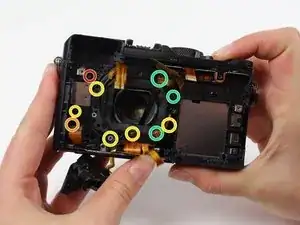

Используйте крестовую отвертку Phillips #000, чтобы выкрутить пять винтов 3,5 мм.

Используйте отвертку Torx T3, чтобы выкрутить три винта 3,1 мм.

Используйте пластиковую лопатку, чтобы аккуратно вытащить блок вспышки из корпуса.

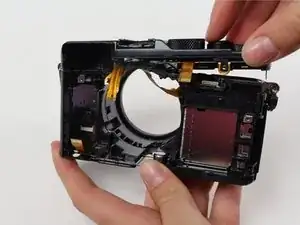

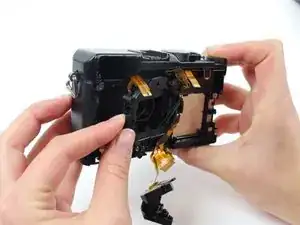

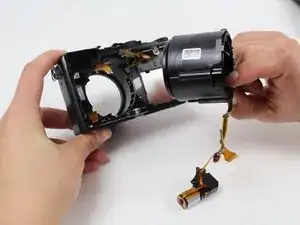

Осторожно выньте корпус объектива из камеры.

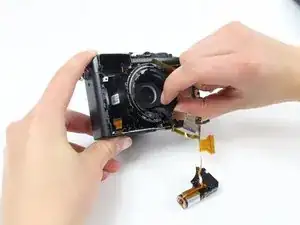

Блок вспышки и корпус объектива всё ещё будут прикреплены к камере через шлейфы, поэтому опасайтесь их порвать.

Не прикасайтесь к выводам конденсатора, чтобы избежать удара током.

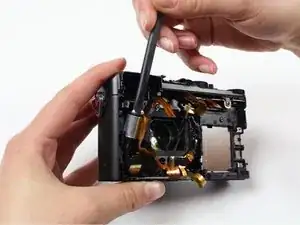

Ухватите край объектива двумя пальцами и аккуратно вытяните его.

Возможно, потребуется использовать лопатку, чтобы поддеть край объектива и облегчить захват.

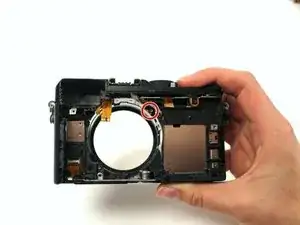

Используйте крестовую отвертку Phillips #000, чтобы выкрутить винт 4,5 мм внутри корпуса объектива.

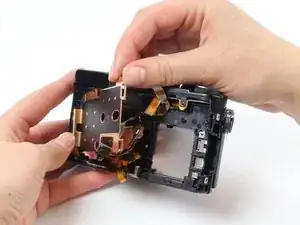

Осторожно снимите верхнюю часть корпуса камеры.

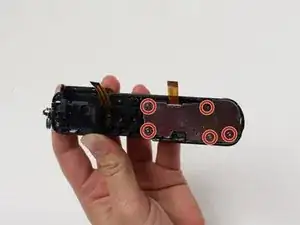

Используйте крестовую отвертку Phillips #000, чтобы выкрутить все пять винтов 4,1 мм с детали, снятой на предыдущем шаге.

Осторожно потяните металлическую крышку, пока она не повернётся на 180 градусов.

Металлическая крышка полностью не снимется, так как она останется прикреплённой шлейфами.

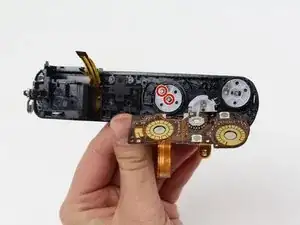

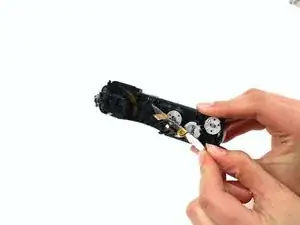

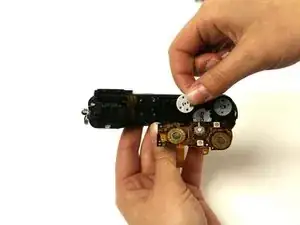

Чтобы снять ручку, открутите винты на белой детали под ручкой, которую вы хотите снять, крестовой отверткой Phillips #000.

На этом шаге снимается левая ручка, но процедура одинакова для любой из показанных ручек.

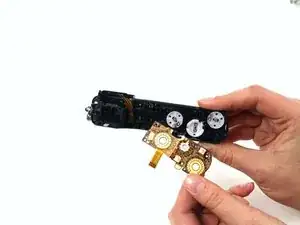

Снимите соответствующую белую деталь.

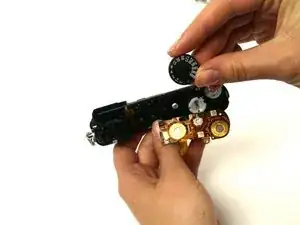

Переверните деталь и снимите соответствующую чёрную ручку с верхней части камеры.

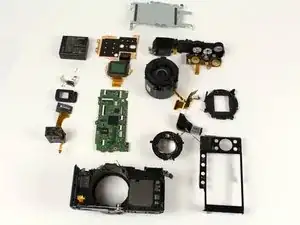

Вы полностью разобрали вашу Panasonic Lumix DMC-LX100!
