Чистка ПЗС-матрицы Panasonic Lumix DMC-TS3

Снимите 4 шестигранных винта, окружающих защитный корпус.

Примечание: два шестигранных винта, расположенные ближе к передней линзе, служат декоративными и не подлежат удалению.

Снимите два винта с противоположной стороны от отсека для батареи.

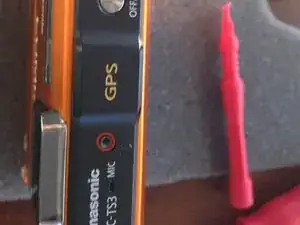

Сверху, рядом с модулем GPS, снимите верхний винт.

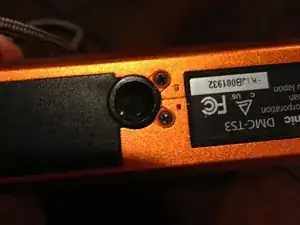

Снизу снимите два винта рядом с креплением для штатива.

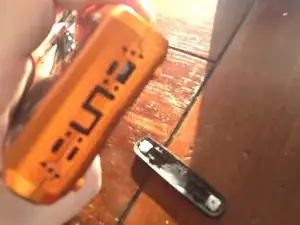

Все винты, окружающие защитный алюминиевый корпус, теперь должны быть удалены. Используя лопаточку или другой плоский инструмент, аккуратно пройдитесь по периметру корпуса, отделяя его от корпуса камеры.

После снятия защитного корпуса теперь удалите 6 винтов с задней части корпуса.

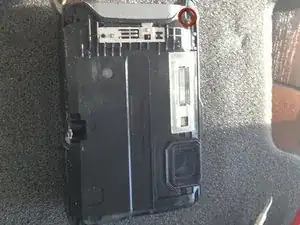

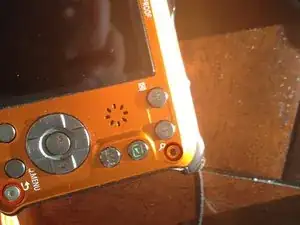

Переверните устройство и удалите дополнительный длинный винт рядом с местом крепления шнурка.

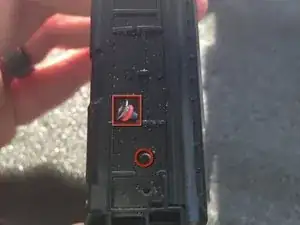

С противоположной стороны от отсека для батареи удалите маленький винт с шайбой вокруг него.

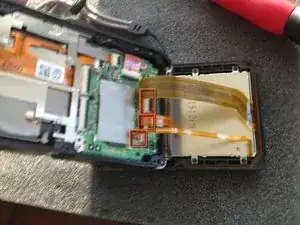

Аккуратно снимите задний ЖК-экран с корпуса, следя за тем, чтобы не повредить три соединительных шлейфа.

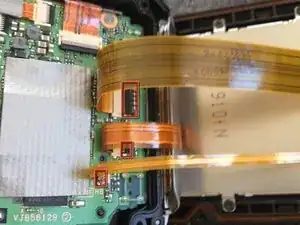

Используя лопаточку, отожмите два больших разъёма шлейфов, поднимая вверх чёрный фиксатор.

Меньший разъём с коричневым фиксатором работает в противоположном направлении.

Положив корпус камеры лицевой стороной вниз, начните удалять винты, крепящие сборку матрицы.

Удалите длинный винт в нижней центральной части камеры.

Удалите оставшиеся 3 винта, показанные на фотографиях.

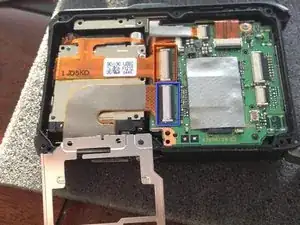

Осторожно извлеките металлическую фиксирующую скобу.

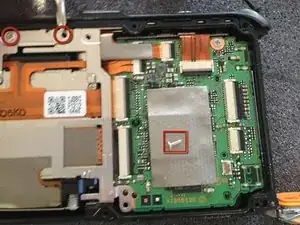

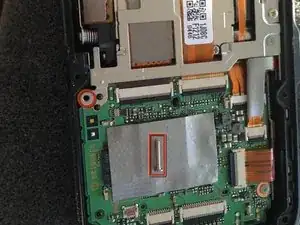

Поднимите чёрные разъёмы шлейфов с помощью лопаточки.

Аккуратно извлеките 2 шлейфа из разъёма.

Осторожно выньте матрицу изображения.

Здесь требуется максимальная осторожность.

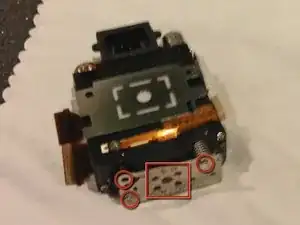

Отвинтите три винта, фиксирующие матрицу изображения.

Аккуратно извлеките матрицу изображения.

Между сборкой матрицы и самой матрицей располагаются резиновая прокладка и защитное стекло.

Переверните сборку, чтобы снять стекло и прокладку.

Обдуйте прокладку, стекло и матрицу баллончиком со сжатым воздухом.

Соберите матрицу обратно, поместив стекло в сборку. Оно должно плотно входить. На стекло сверху установите прокладку, квадратной стороной к стеклу, а овальным отверстием — в сторону, где была матрица.

При возвращении матрицы на место может помочь установка винтов в отверстия с последующим медленным опусканием матрицы на место. Будьте очень осторожны, чтобы матрица ни с чем не соприкасалась. Закрутите винты матрицы, затем выполните сборку в обратном порядке.
