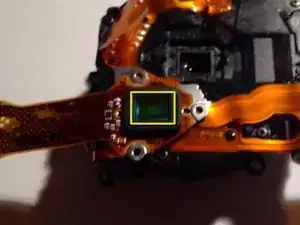

Ремонт матрицы камеры Panasonic Lumix DMC-TZ10

Я решил открыть её и посмотреть, можно ли починить — и это получилось!

По-видимому, это руководство также подходит для похожей камеры Lumix Panasonic DMC-ZS10, за исключением того, что в Шаге 3 нужно снять ещё 4 винта — по два с каждого конца.

Шаг 1

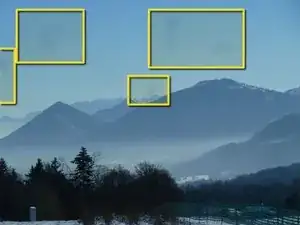

На изображении хорошо видно воспроизведённую пыль

Шаг 2

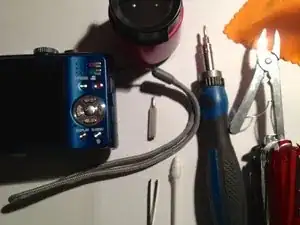

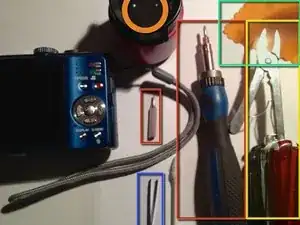

Лупа

Набор мини-отвёрток для электроники

Ткань и палочки для чистки ушей

Пинцет

Мой швейцарский нож :-)

СОВЕТ! Имейте лист бумаги формата Letter, на который выкладывайте детали по мере их снятия. Так вы сохраните порядок снятия и будет проще собрать устройство обратно.

Шаг 3

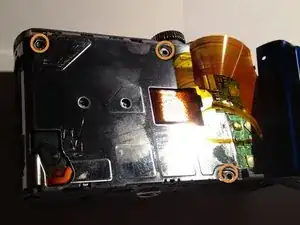

Снимите винты снизу

3 видно на фото

2 вне кадра

Только для DMC-ZS10: есть ещё 4 винта для снятия, по два на каждом конце.

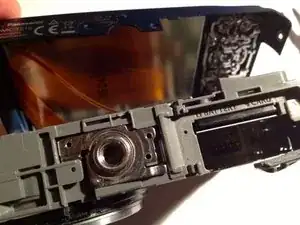

Снимите переднюю панель

Шаг 4

Этот шаг необязателен и приведён только для удобства при обращении с камерой.

сдвиньте штифт в сторону

используйте маленькие плоскогубцы, чтобы потянуть, или штифт, чтобы поджать

Внимание

Не потеряйте пружину!

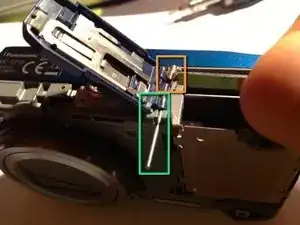

снимите крышку

Шаг 5

Осторожно приподнимите крышку слегка вверх

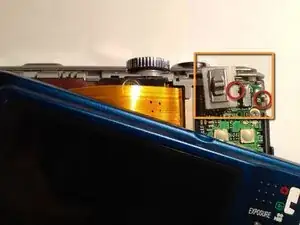

Снимите переключатель

Он закреплён только одним зажимом с одной стороны и может отвалиться при обращении, если не снять его сейчас. Однако этот шаг — необязательный.

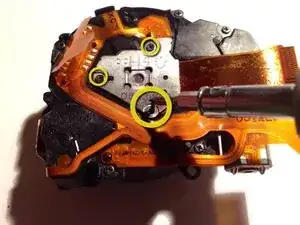

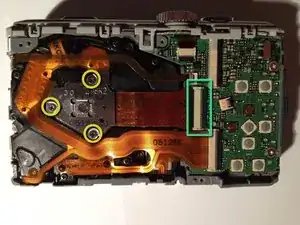

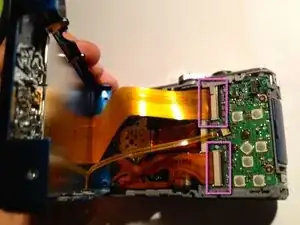

Поднимите в сторону и отсоедините два разъёма печатной платы

Лучше использовать ноготь или мягкую пластиковую лопатку, чтобы аккуратно перевернуть чёрную пластиковую защёлку на стороне разъёма вправо, пока она не отщёлкнется

Затем аккуратно потяните плату влево наружу, не повредив и не согнув её слишком резко

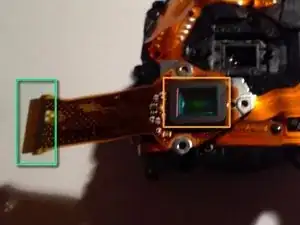

Полностью снимите заднюю крышку
