Замена платы разъёма AV Panasonic Lumix DMC-TZ5

Извлеките батарею и карту памяти из устройства.

Снимите 4 винта с правой стороны камеры.

Вверху находятся два винта длиной 3,4 мм.

Внизу находятся два винта длиной 2,2 мм.

Снимите один винт 3,4 мм с левой стороны камеры.

Снимите 5 винтов с основания камеры.

Рядом с отделением для батареи находятся два винта длиной 2,2 мм.

Вокруг крепления для штатива находятся три винта длиной 4 мм.

Медленно сдвиньте заднюю крышку от устройства.

Задняя панель удерживается двумя ленточными кабелями. Не оттягивайте заднюю крышку слишком далеко от камеры.

Отсоедините оба ленточных кабеля с помощью лопатки.

Используйте кончик лопатки, чтобы поднять чёрный фиксатор вверх, разблокировав ленточный кабель.

Снимите заднюю панель с камеры.

С помощью лопатки отсоедините ленточный кабель, соединяющий корпус объектива с платой, поднимая чёрный фиксатор вверх.

Осторожно снимите крышку переключателя функций. Этот элемент защёлкивается и снимается.

Осторожно разъедините переднюю плату логики и заднюю плату логики с помощью лопатки.

Сдвиньте всю верхнюю часть камеры, прикреплённую к плате логики, горизонтально в сторону от камеры.

Этот шаг необходим только если вы хотите отделить верхнюю часть от платы кнопок.

Снимите ленточный кабель с верхней панели подключения, разблокировав чёрный фиксатор с помощью лопатки.

В результате у вас останутся отдельно плата логики и верхняя панель подключения, свободные от корпуса камеры.

Используйте лопатку, чтобы отсоединить ленточный кабель от платы. Поднимите чёрный фиксатор вверх, чтобы разблокировать его, как раньше.

Снимите 3 винта, удерживающие блок объектива на месте.

Два винта слева — 4,5 мм с шайбами.

Один винт справа — 4 мм.

Слегка сдвиньте блок объектива в сторону платы и сначала вытащите левую часть из корпуса. Для извлечения потребуется аккуратно покачивать.

Выньте весь блок из корпуса.

Ленточные кабели слева и снизу блока просто лежат на корпусе камеры.

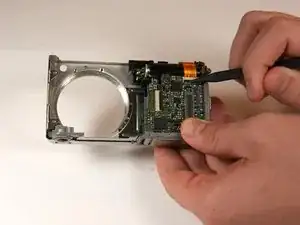

С помощью лопатки отщёлкните верхний ленточный кабель от платы.

Снимите один винт 2 мм в правом нижнем углу платы.

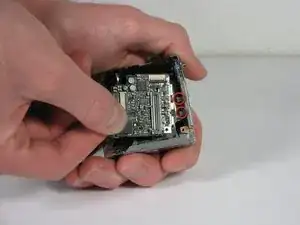

Осторожно сдвиньте плату вдали от портов. Тяните в сторону, где раньше располагался объектив. Для извлечения может потребоваться некоторое покачивание.

Плата установлена в направляющие, прикреплённые к боковой части камеры. Не наклоняйте вверх при извлечении.

Обратите внимание на то, как направляющие входят в плату для облегчения установки на место при замене.
