Замена дверцы отсека для батареи Panasonic Lumix DMC-TZ35

Удалите 2 винта с правой стороны корпуса.

Удалите 2 винта с левой стороны корпуса.

Удалите 2 винта на нижней части корпуса, рядом с разъёмом для штатива. Обратите внимание, что эти винты немного короче предыдущих, поэтому их следует хранить отдельно.

Ослабьте заднюю крышку корпуса. Помогите ей сняться, вставляя лопатку в щель со всех сторон, особенно по обеим сторонам в тех местах, где крышка неохотно снимается.

Аккуратно поднимите фиксирующую планку ленты ЖК‑экрана, затем выньте ленту из разъёма.

Поднимите плату кнопок, поддев лопаткой нижний правый край. Это отсоединит её от разъёма под ней.

Освободите защёлку на левой стороне ЖК‑экрана и затем вынимите ЖК‑экран.

Удалите 3 чёрных винта с промежуточной пластины.

Удалите один серебристый винт с правой стороны промежуточной пластины.

Снимите промежуточную пластину, аккуратно отщёлкивая её от пластиковых защёлок на верхнем и нижнем краях.

(Этот и следующий шаги не требуются, если вы заменяете только дверцу отсека для батареи.)

Снимите белый нейлоновый фиксатор. Он защёлкивается на основной плате под ним в двух местах.

Аккуратно отлейте чёрную ленту с двух шлейфов, идущих к основной плате от блока объектива.

Аккуратно поднимите зажимные планки на разъёмах и выньте шлейфы.

При необходимости теперь можно вынуть блок объектива.

Если вы подозреваете пыль или загрязнение на сенсоре или инфракрасном фильтре, вы можете с этой стадии продолжить их чистку без снятия объектива.

Симптомы — одна или несколько тёмных пятен в одном и том же месте на всех снимках и на всех уровнях оптического зума, при этом они могут увеличиваться и, возможно, уходить за пределы кадра при цифровом увеличении. Если пятна размыты, загрязнение, вероятно, на инфракрасном фильтре; если же чётко очерчены — скорее на самом сенсоре.

Видео по адресу https://youtu.be/0nmwt0frZns демонстрирует процедуру для другой, но похожей модели камеры Lumix. Одно отличие в том, что вам понадобится небольшая отвертка Torx, а не крестовая (по моему мнению, T4 или возможно T3, но, к сожалению, я не сделал заметки о точном размере).

После снятия объектива вы можете проверить работу зума, подав 3В батарею на клеммы внизу мотора зума, который установлен на боковой части объектива. Меняя полярность батареи, вы меняете направление движения.

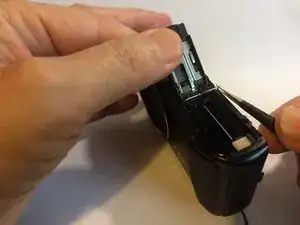

Откройте дверцу отсека батареи и извлеките шарнирный штифт пинцетом. Чтобы пружина не слетела, не вытаскивайте штифт полностью, а только настолько, чтобы освободить дверцу от корпуса камеры.

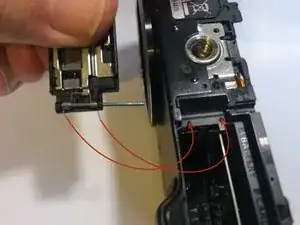

При сборке расположите концы пружины, как показано, затем закройте дверцу перед тем, как попытаться вставить шарнирный штифт обратно.
