Снятие/установка верхней панели Panasonic Lumix DMC-TZ35

Снимите 2 винта на правой стороне корпуса.

Снимите 2 винта на левой стороне корпуса.

Снимите 2 винта на нижней части корпуса рядом с креплением штатива. Обратите внимание, что эти винты немного короче предыдущих, поэтому храните их отдельно.

Отделите заднюю крышку корпуса. Помогите ей, поддев лопаткой по периметру, особенно по сторонам в местах, где крышка сопротивляется снятию.

Осторожно поднимите фиксатор шлейфа ЖК-дисплея, затем выньте шлейф из разъёма.

Подденьте плату кнопок, вставив лопатку под нижний правый край. Это отсоединит её от разъёма под ней.

Освободите зажим на левой стороне ЖК-дисплея и вытащите сам ЖК-дисплей.

Снимите 3 чёрных винта с промежуточной пластиной.

Снимите один серебристый винт с правой стороны промежуточной пластины.

Снимите промежуточную пластину, аккуратно освободив её из пластиковых защёлок по верхнему и нижнему краям.

(Этот и следующий шаги не требуются, если вы заменяете крышку отсека аккумулятора.)

Снимите белую нейлоновую фиксацию. Она защёлкивается на основной плате в двух местах.

Осторожно отлепите чёрную ленту с двух шлейфов, идущих к основной плате от блока объектива.

Осторожно поднимите фиксаторы на разъёмах и выньте шлейфы.

При необходимости теперь можно вынуть блок объектива.

Если вы подозреваете пыль или загрязнение на сенсоре или ИК‑фильтре, на этом этапе можно очистить их без снятия объектива.

Симптомы — одна или несколько тёмных пятен в одном и том же месте на всех изображениях и на всех уровнях оптического зума, которые при увеличении цифровым зумом могут становиться больше и смещаться за пределы кадра. Если пятна размытые — скорее всего загрязнение на ИК‑фильтре, если же чётко очерченные — вероятнее на сенсоре.

Видео по адресу https://youtu.be/0nmwt0frZns демонстрирует процедуру для другой, но похожей модели Lumix. Одно различие — для этой модели потребуется маленькая отвертка Torx вместо крестовой (думаю, T4 или, возможно, T3, но, к сожалению, я не записал точно).

Сняв объектив, можно протестировать зум, приложив 3V батарейку к клеммам на нижней части мотора зума, который установлен на боковой стороне объектива. Меняя полярность батарейки, вы меняете направление движения.

Теперь можно снять основную плату. Она удерживается защёлкой внизу с левой стороны, двумя пластиковыми штырями вдоль верхнего края и разъёмами, проходящими через правую сторону корпуса.

Чтобы снять верхнюю панель, сначала необходимо снять боковые части и металлическую переднюю панель. При сборке они снова легко защёлкиваются, если правильно совместить детали.

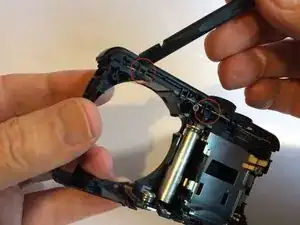

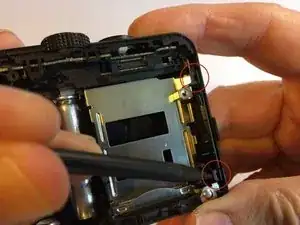

Освободите две защёлки на правой стороне.

Теперь можно отогнуть боковую часть и вынуть её.

На левой стороне освободите одну защёлку.

Теперь освободите зажим внизу, чтобы снять боковую часть.

Металлическая передняя панель камеры теперь просто снимается. Подденьте её лопаткой со всех четырёх сторон.

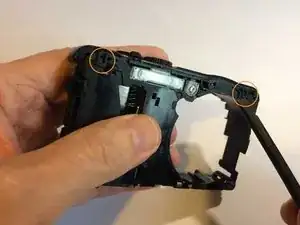

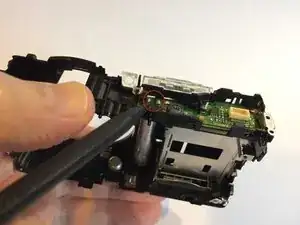

Освободите два зажима, удерживающих заднюю часть верхней панели.

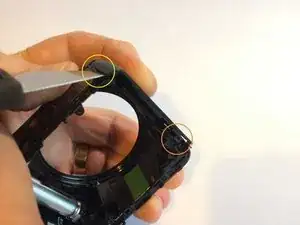

Освободите два зажима на передней части верхней панели, стараясь не дать защёлкам сзади вновь зафиксироваться.

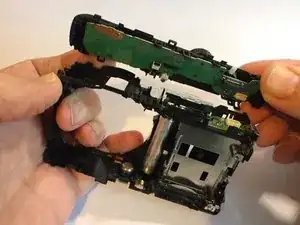

Снимите верхнюю панель. Если она не снимается, одна или несколько защёлок, вероятно, снова зацепились.

Обратите внимание на большой цилиндрический конденсатор вспышки. Даже через многие часы он может сохранять опасно высокое напряжение. Пожалуйста, читайте далее!

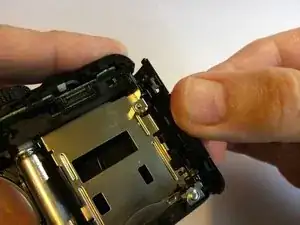

Контакты конденсатора показаны на второй фотографии. НЕ КАСАЙТЕСЬ! Вы можете разрядить конденсатор, замкнув контакты небольшой отвёрткой с изолированной ручкой, но приготовьтесь к сильной искре! (Вы же не хотите, чтобы искра прошла через ваши пальцы?)

Лучше взять два изолированных провода с крокодиловыми зажимами, соединить один конец каждого с резистором 100 кОм и приложить свободные концы к контактам как минимум на 10 секунд. Очень аккуратно не касайтесь металла крокодилов или проводов резистора. Измерьте напряжение между контактами и не продолжайте работу, пока оно не упадёт ниже 20В.

Удалите один винт с платы управления. (Нет необходимости отсоединять маленькую ленту от её разъёма на другой стороне.)

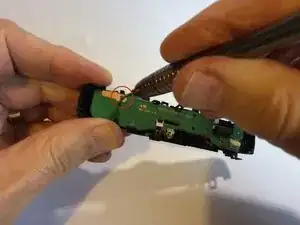

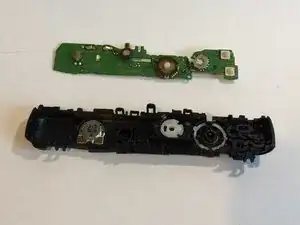

С помощью лопатки плата управления теперь может быть поднята с штырей, которые удерживают её внутри верхней сборки.

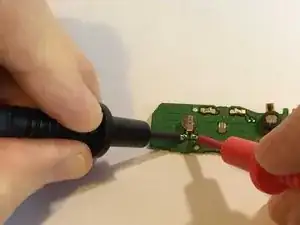

На скрытой стороне платы находится небольшой перезаряжаемый литиевый элемент, который поддерживает время и настройки при извлечении основной батареи. Измерьте его напряжение.

Если напряжение ниже 2 В, он может быть необратимо повреждён и не сможет сохранять время или настройки при замене основной батареи. Очень важно заменять его только на другой перезаряжаемый литиевый элемент, а не на обычную литиевую таблетку, которая, вероятно, протечёт и вызовет повреждение.

При сборке возможно придётся повернуть диск функций, пока он не войдёт в зацепление с переключателем функций на плате.
