Замена блока объектива камеры Panasonic Lumix DMC-TZ5

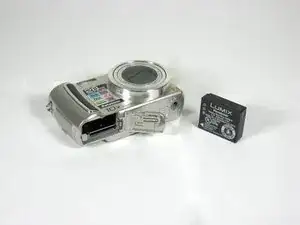

Извлеките аккумулятор и карту памяти из устройства.

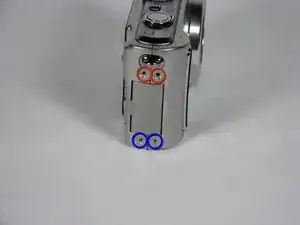

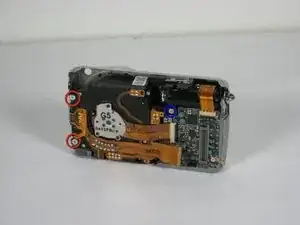

Удалите 4 винта с правой стороны камеры.

Два винта вверху — 3,4 мм.

Два винта внизу — 2,2 мм.

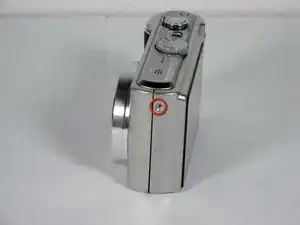

Удалите один винт 3,4 мм с левой стороны камеры.

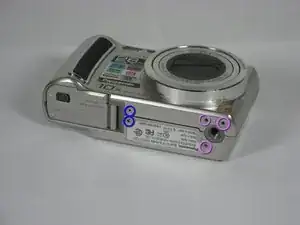

Удалите 5 винтов с основания камеры.

Рядом с отсеком для аккумулятора находятся два винта 2,2 мм.

Вокруг крепления штатива расположены три винта 4 мм.

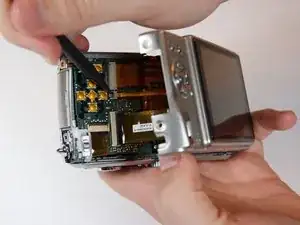

Медленно сдвиньте заднюю крышку от корпуса устройства.

Задняя панель крепится двумя плоскими шлейфами. Не оттягивайте крышку слишком далеко от камеры.

Отсоедините оба плоских шлейфа при помощи лопатки.

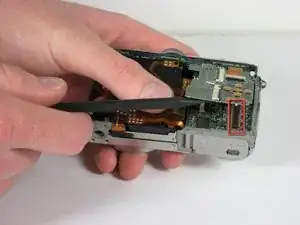

Используйте кончик лопатки, чтобы приподнять чёрную защёлку вверх и разблокировать шлейф.

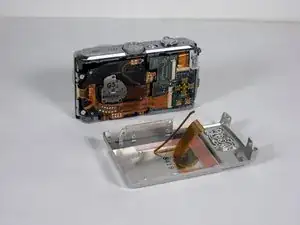

Снимите заднюю крышку с камеры.

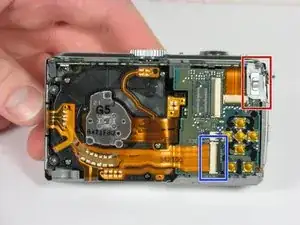

С помощью лопатки отсоедините плоский шлейф, соединяющий корпус объектива с платой, приподняв чёрную защёлку.

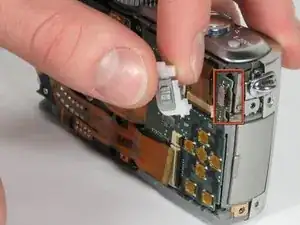

Осторожно снимите крышку переключателя функций. Этот элемент защёлкивается и снимается.

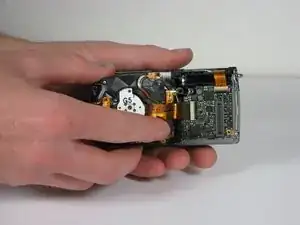

Осторожно разомкните переднюю плату от задней платы при помощи лопатки.

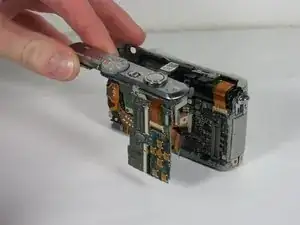

Сдвиньте всю верхнюю часть камеры, прикреплённую к плате, в горизонтальном направлении в сторону от корпуса.

Этот шаг необходим только если Вы хотите отделить верхнюю часть от платы кнопок.

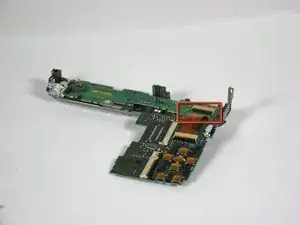

Снимите плоский шлейф с верхней панели соединений, разблокировав чёрную защёлку лопаткой.

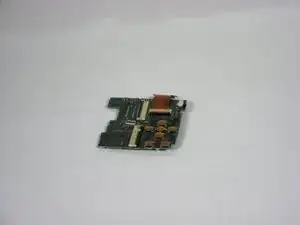

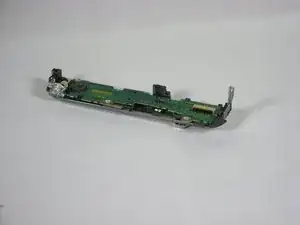

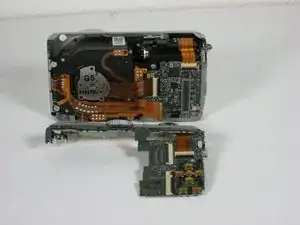

В результате у Вас будут отдельно логическая плата и верхняя панель соединений, свободные от корпуса камеры.

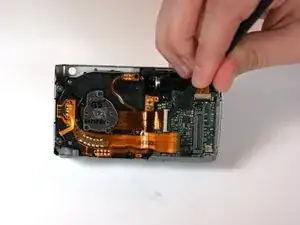

С помощью лопатки отсоедините плоский шлейф от платы. Поднимите чёрную защёлку вверх, чтобы разблокировать её, как и ранее.

Удалите 3 винта, удерживающие блок объектива.

Два винта слева — 4,5 мм с шайбами.

Один винт справа — 4 мм.

Ненадолго сдвиньте блок объектива немного в сторону платы и вытяните левую часть из корпуса первой. Понадобится осторожно покачивать, чтобы аккуратно вынуть его.

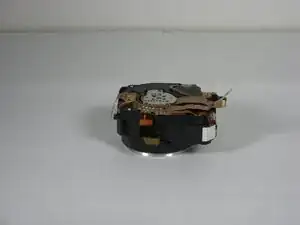

Извлеките весь блок из корпуса.

Шлейфы слева и снизу блока просто лежат на корпусе камеры.
