Снятие/замена материнской платы Panasonic Lumix DMC-TZ35

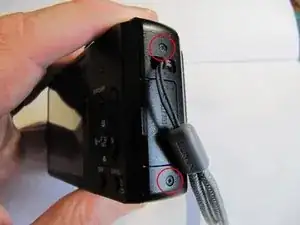

Снимите 2 винта с правой стороны корпуса.

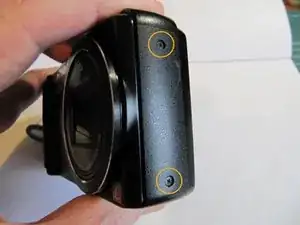

Снимите 2 винта с левой стороны корпуса.

Снимите 2 винта на дне корпуса рядом с креплением для штатива. Обратите внимание, что эти винты чуть короче предыдущих, поэтому их следует хранить отдельно.

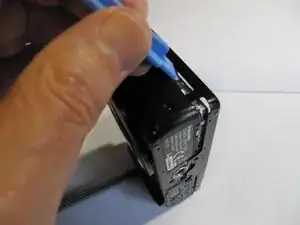

Осторожно подденьте заднюю крышку корпуса. Помочь можно, вставив лопатку в зазор по периметру, чтобы освободить её, особенно по бокам и в местах, где крышка сопротивляется снятию.

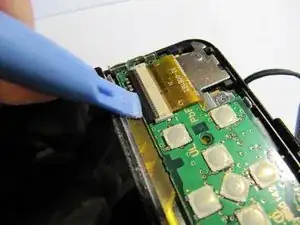

Осторожно приподнимите фиксационную планку ленточного кабеля ЖК-экрана, затем выньте кабель из разъёма.

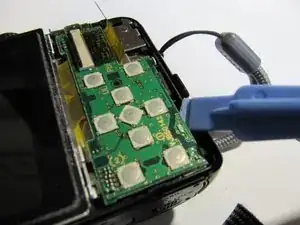

Подденьте плату кнопок, вставив лопатку под нижний правый край. Это отсоединит её от разъёма под ней.

Освободите защёлку на левой стороне ЖК-экрана и затем снимите ЖК-экран.

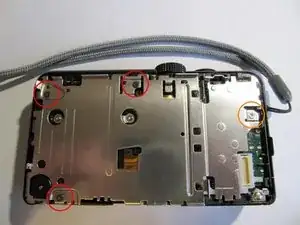

Снимите 3 чёрных винта с внутренней пластины.

Снимите один серебристый винт с правой стороны внутренней пластины.

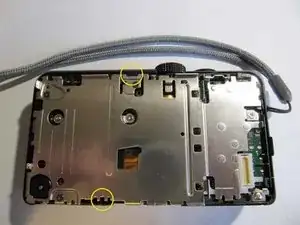

Снимите внутреннюю пластину, аккуратно освободив её от пластиковых защёлок на верхнем и нижнем краях.

(Этот и следующий шаг не требуются, если вы заменяете крышку отсека для батареи.)

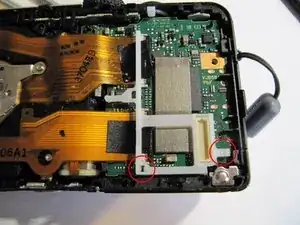

Снимите белый нейлоновый фиксатор. Он защёлкивается к основной плате в двух местах.

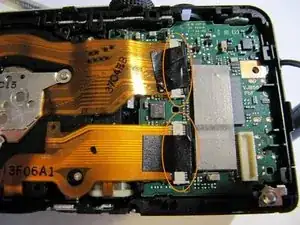

Осторожно отодвиньте чёрную ленту с двух ленточных кабелей, идущих от блока объектива к основной плате.

Осторожно приподнимите прижимные планки на разъёмах и выньте ленточные кабели.

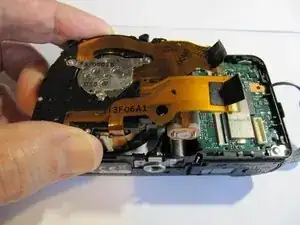

При необходимости вы теперь можете вынуть блок объектива.

Если вы подозреваете пыль или загрязнение на сенсоре или инфракрасном фильтре, с этого этапа вы можете очистить их, не снимая объектив.

Признаком служат одно или несколько тёмных пятен в одном и том же месте на всех снимках и на всех уровнях оптического увеличения, при этом на цифровом увеличении они увеличиваются и могут смещаться за пределы изображения. Если пятна расплывчатые — загрязнение, вероятнее всего, на инфракрасном фильтре; если чётко очерченные — вероятнее всего на сенсоре.

Видеозапись по адресу https://youtu.be/0nmwt0frZns показывает процедуру для другой, но похожей модели Lumix. Одно отличие — вам потребуется маленькая отвертка Torx вместо крестовой (вероятно T4 или возможно T3, но, к сожалению, я забыл записать точный размер).

После снятия объектива вы можете протестировать зум, подав на контакты снизу мотора зума батарейку 3 В; смена полярности батареи изменит направление движения.

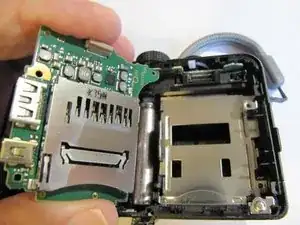

Теперь можно снять основную плату. Она зафиксирована защёлкой возле нижней части левой стороны, двумя пластиковыми штырями вдоль верхнего края и разъёмами, которые проходят через правую сторону корпуса камеры.
