Замена сборки вспышки Canon PowerShot SD800 IS

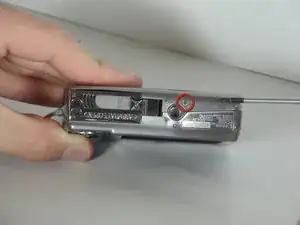

Удалите один винт 2.25 мм на дне.

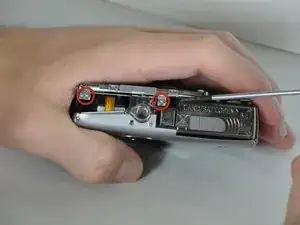

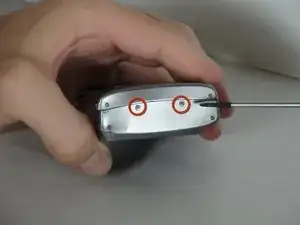

Удалите два винта 2.25 мм с правой стороны, смотря с передней части.

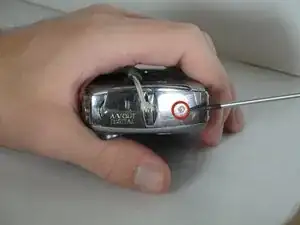

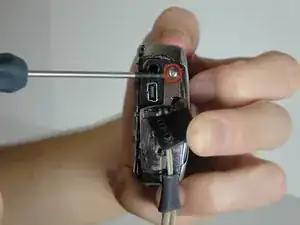

Удалите один винт 4.7 мм со стороны с выходом AV.

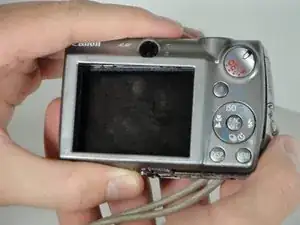

Снимите заднюю крышку.

Задняя крышка обычно прилипает в верхнем углу (около диска режимов) из-за металлического зажима. Покачайте крышку из стороны в сторону, пока вы ее вытаскиваете.

Удалите винт 3.9 мм в корпусе AV с левой стороны, смотря с передней части камеры.

Удалите один винт 2.25 мм на дне камеры.

Снимите переднюю крышку.

Удалите 2 винта 2.4 мм на дне.

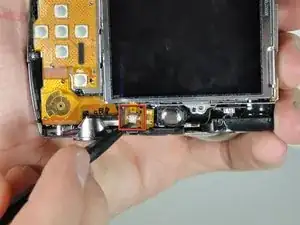

Следите за маленьким кабелем данных до того места, где он соединяется с камерой.

Поднимите заднюю белую часть, чтобы разблокировать кабель.

Кабель должен легко выскользнуть.

Разъем очень хрупкий. Будьте осторожны, поднимая замок.

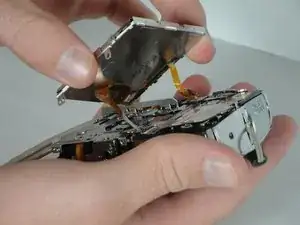

Осторожно поднимите ЖК-дисплей.

Два кабеля данных все еще будут подключены к камере. Не сломайте их.

На внутренней стороне ЖК-дисплея может быть свободная металлическая полоска для надежной установки.

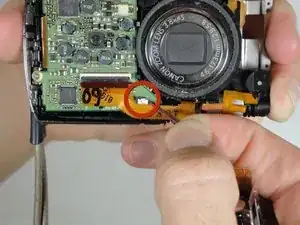

Следите за более крупным кабелем до того места, где он соединяется с камерой.

Поднимите переднюю черную часть разъема, чтобы разблокировать кабель данных.

Кабель должен легко выскользнуть.

Разъем очень хрупкий. Будьте осторожны, поднимая замок.

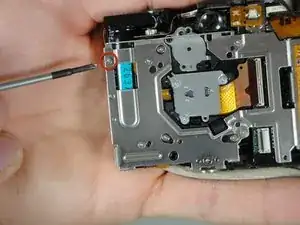

Удалите один винт 3.9 мм из внутренней рамки.

НОВОЕ: Шаги 8–11 (Удаление сборки ЖК-дисплея) не обязательны и могут быть пропущены!!! Вместо показанного здесь шага вы можете получить доступ к сборке вспышки со стороны камеры, откручивая ее от металлической опоры, прикрепленной к внутренней рамке. (Опора будет четко видна после снятия задней и передней крышек — извините, фото нет!) Обратите внимание, что сборка вспышки также крепится к опоре двумя маленькими выступами вдоль ее пластикового корпуса; после откручивания аккуратно потяните сборку от опоры, чтобы освободить выступы.

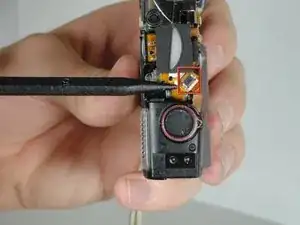

Следите за кабелем данных до того места, где он соединяется с камерой.

Поднимите верхнюю черную часть, чтобы разблокировать кабель данных.

Кабель должен легко выскользнуть.

Разъем очень хрупкий. Будьте осторожны, поднимая замок.

Осторожно потяните красные и черные провода, поднимая белый разъем вверх, выходя из своего положения. (Возможно, вам придется немного покачать провода из стороны в сторону, чтобы ослабить разъем.)

Теперь, когда все кабели и винты отключены, вы можете удалить сборку вспышки.

Чтобы вставить обратно, совместите разъем с медными контактами на камере и осторожно нажмите белую деталь на место.

Черный кабель должен быть ближе к верхней части камеры.
