Замена вспышки Panasonic Lumix DMC-TZ5

Извлеките батарею и карту памяти из устройства.

Удалите 4 винта с правой стороны камеры.

Два винта 3,4 мм в верхней части.

Два винта 2,2 мм в нижней части.

Удалите одиночный винт 3,4 мм с левой стороны камеры.

Удалите 5 винтов с основания камеры.

Два винта 2,2 мм рядом с отсеком батареи.

Три винта 4 мм вокруг крепления для штатива.

Медленно сдвиньте заднюю панель от корпуса устройства.

Задняя крышка удерживается двумя ленточными кабелями. Не оттягивайте заднюю крышку слишком далеко от камеры.

Отключите оба ленточных кабеля с помощью лопатки.

Используйте кончик лопатки, чтобы поднять чёрную защёлку вверх, разблокируя ленточный кабель.

Снимите заднюю панель с камеры.

С помощью лопатки отсоедините ленточный кабель, соединяющий корпус объектива с платой, подняв чёрную защёлку вверх.

Аккуратно снимите крышку переключателя функций. Этот модуль защёлкивается и снимается.

Осторожно разомкните переднюю плату от задней платы с помощью лопатки.

Сдвиньте всю верхнюю часть камеры, прикреплённую к плате, горизонтально в сторону от корпуса.

Этот шаг необходим только если вы хотите отделить верхнюю часть от платы кнопок.

Снимите ленточный кабель с верхней панели разъёмов, разблокировав чёрную защёлку лопаткой.

В результате у вас останутся отдельные плата и верхняя панель разъёмов, свободные от корпуса камеры.

Используйте лопатку, чтобы отсоединить ленточный кабель от платы. Поднимите чёрную защёлку вверх для разблокировки, как ранее.

Удалите 3 винта, удерживающие блок объектива на месте.

Два винта слева — 4,5 мм с шайбами.

Один винт справа — 4 мм.

Сдвиньте блок объектива слегка в сторону платы и сначала вытащите левую сторону из корпуса. Придётся аккуратно покачивать его при извлечении.

Извлеките весь блок из корпуса.

Ленточные кабели слева и внизу блока просто лежат на основании камеры.

С помощью лопатки отсоедините верхний ленточный кабель от платы.

Удалите одиночный винт 2 мм в правом нижнем углу платы.

Аккуратно сдвиньте плату от разъёмов портов. Тяните в сторону, где раньше был объектив. Для извлечения может потребоваться лёгкое покачивание.

Плата вставлена в направляющие, прикреплённые к боковой части камеры. Не извлекайте её, наклоняя вверх.

Обратите внимание на то, как направляющие входят в плату для облегчения последующей установки.

После удаления AV-платы у вас остаётся передняя стенка, прикреплённая к внутренней рамке и блоку вспышки.

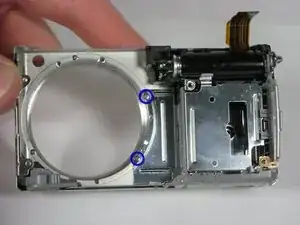

Сначала снимите два синих винта 3,5 мм рядом с отверстием объектива, которыми крепится внутренняя рамка.

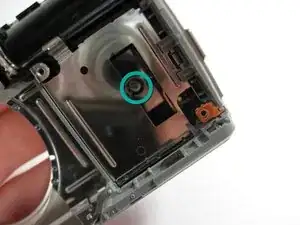

Удалите бесцветный винт 3,5 мм, расположенный в квадратном отверстии внутренней рамки.

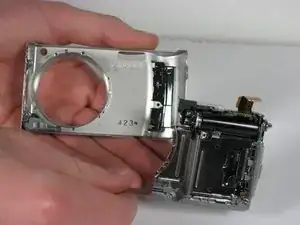

Снимите переднюю часть корпуса с остальной части устройства.

Используйте лопатку, чтобы осторожно приподнять маленькую защёлку слева от блока.

Выньте блок вспышки из корпуса.
