Замена ремня в автоматическом хлебопечении Hitachi HB-B102 II

Перед началом обязательно отключите устройство от сети.

Снимите крышку, открыв её под углом 45 градусов и потянув наружу.

Далее отверткой с крестообразным шлицем #2 выкрутите два винта длиной 1,3 см, удерживающие панель управления. Эти винты и остальные винты в этом руководстве можно открутить отверткой с крестообразным шлицем #2.

Затем при помощи металлической лопатки подденьте панель управления и вытащите её из корпуса. Переверните панель и осмотрите обратную сторону платы.

Далее необходимо отключить шесть проводов, соединяющих плату с прибором. Для этого крепко возьмите разъём и потяните прямо наружу от блока. После отключения всех проводов отложите блок управления в сторону.

Отверткой выкрутите пять винтов длиной 1 см, скрепляющих корпус. По два винта будут с каждой стороны и один — на задней панели.

Открутите четыре винта длиной 1,4 см, окружающие посадочное место для формы для хлеба.

Теперь вы можете снять верхнюю часть узла, потянув прямо вверх. Не забудьте аккуратно протянуть провода через отверстия.

Переверните прибор дном вверх. Затем отверткой с крестообразным шлицем #2 выкрутите четыре ножки устройства. Винты останутся в резиновых ножках.

Далее снимите четыре винта длиной 8 мм по бокам корпуса. Винты на передних углах откручивать не нужно.

После снятия ножек и винтов аккуратно снимите металлическую пластину.

Теперь, когда нижняя панель и верхняя крышка сняты, аккуратно выньте внутренние компоненты из внешнего металлического корпуса. Для этого возьмитесь за корпус формы для хлеба и медленно поднимите весь внутренний блок прямо вверх.

Теперь у Вас есть доступ к ремню и мотору.

Узел ремня расположен на дне хлебопечки.

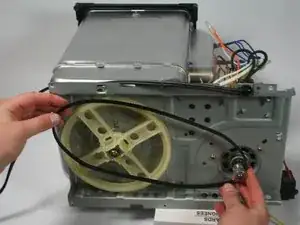

Начните с того, что чуть вытяните ремень с большого шкива внизу.

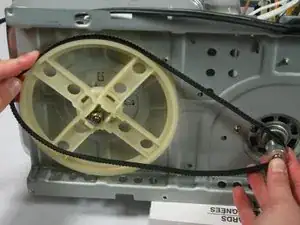

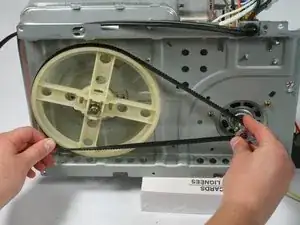

Затем поворачивайте большой шкив вверх, пока ремень не ослабнет и не окажется в Ваших руках.

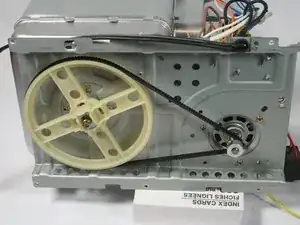

Теперь, когда ремень освобождён, Вы можете выбросить ослабший или повреждённый ремень и установить новый.
