Замена мотора хлебопечки Hitachi HB-B102 Automatic Home Bakery II

Перед началом обязательно отключите устройство от сети.

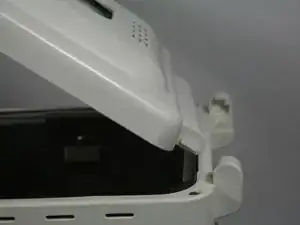

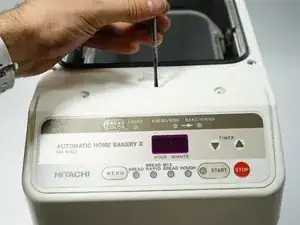

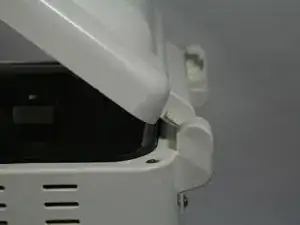

Снимите крышку, открыв её под углом 45 градусов и вытянув наружу.

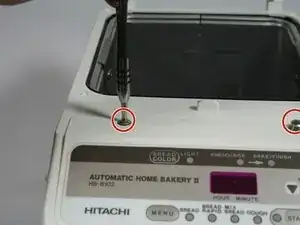

Далее отвинтите два винта длиной 1,3 см, удерживающих панель управления, крестовой отвёрткой #2. Эти винты и остальные винты в этом руководстве можно открутить с помощью крестовой отвёртки #2.

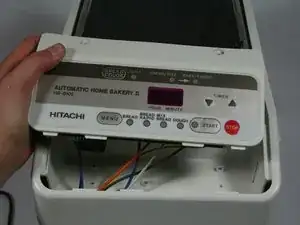

Затем подденьте панель управления металлической лопаткой и выведите её из корпуса. Переверните панель и осмотрите обратную сторону платы управления.

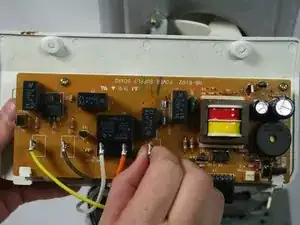

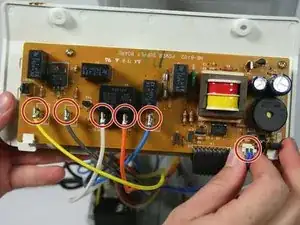

Далее необходимо отсоединить шесть проводов, соединяющих плату управления с устройством. Для этого крепко возьмите разъём и потяните прямо наружу от блока. После отключения всех проводов отложите блок управления в сторону.

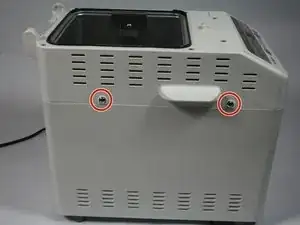

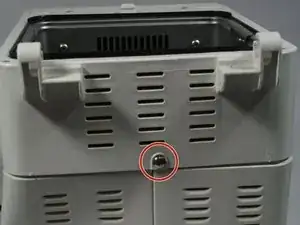

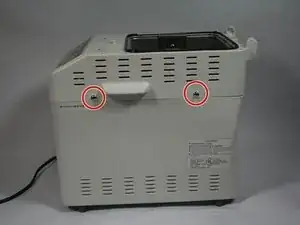

Снимите пять винтов длиной 1 см, удерживающих корпус вместе. Два винта будут с каждой стороны и один — сзади.

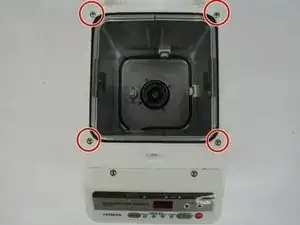

Открутите четыре винта длиной 1,4 см, расположенных вокруг отверстия для формы для хлеба.

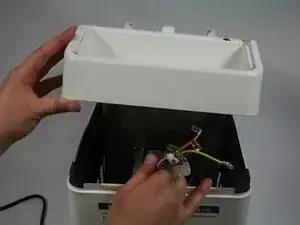

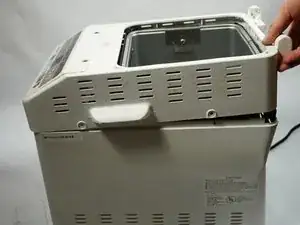

Теперь можно снять верхнюю часть узла, потянув прямо вверх. Не забудьте аккуратно протянуть провода через отверстия.

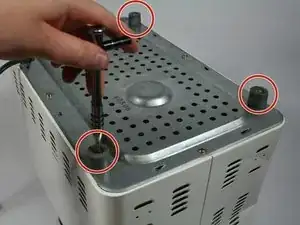

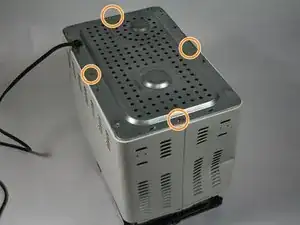

Переверните машину так, чтобы дно было направлено вверх. Затем отвинтите четыре ножки устройства крестовой отвёрткой #2. Винты останутся в резиновых ножках.

Далее отвинтите четыре винта 8 мм по бокам корпуса. Нет необходимости откручивать винты на передних углах.

После удаления ножек и винтов аккуратно снимите металлическую пластину.

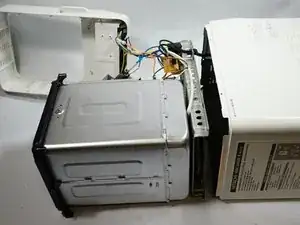

Теперь, когда сняты нижняя пластина и верхний кожух, аккуратно извлеките внутренние компоненты из внешнего металлического корпуса. Для этого возьмитесь за корпус формы для хлеба и медленно поднимите весь внутренний узел прямо вверх.

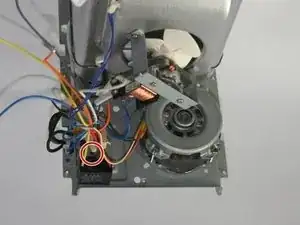

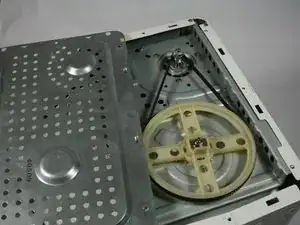

Теперь у вас есть доступ к ремню и мотору.

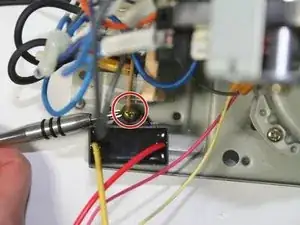

Найдите конденсатор (чёрный блок) слева от мотора. Отверните винт 1 см, удерживающий конденсатор на месте. Винт останется с конденсатором.

Поднимите конденсатор и отложите в сторону.

Поставьте хлебопечку на бок, чтобы получить доступ к нижней части. Необходимо снять ремень. Для получения инструкции по снятию ремня см. Hitachi HB-B102 Automatic Home Bakery II — замена ремня

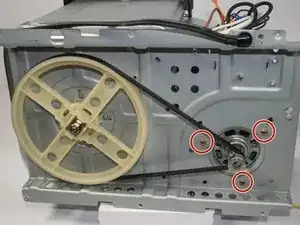

Открутите три винта 6 мм, удерживающих мотор на металлической пластине.

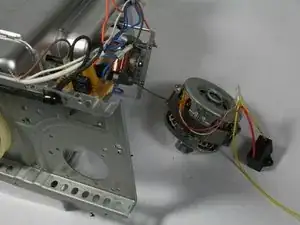

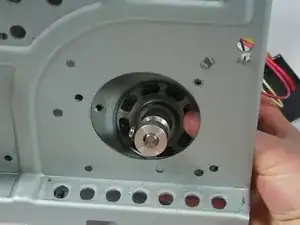

Аккуратно отведите мотор от металлической пластины.

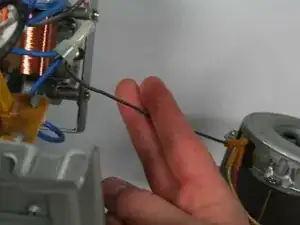

Теперь, когда мотор снят, найдите чёрный провод, идущий от мотора и соединяющий его с двумя синими проводами.

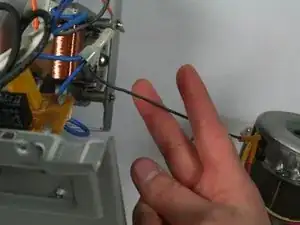

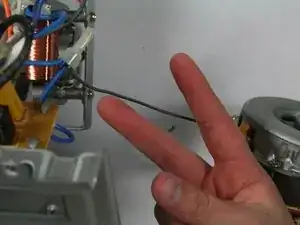

Этот провод нужно отрезать ножницами или кусачками.

Далее потребуется подключить новый мотор. Для этого следуйте руководству: Wire Stripping and Crimping 101
