Hitachi HB-B102 Automatic Home Bakery II Замена панели управления
В этом руководстве показано, как отсоединить и заменить основную панель управления Hitachi HB-B102. Панель управления содержит материнскую плату и пластиковый корпус, окружающий материнскую плату.
Шаг 1

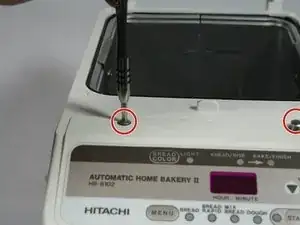

Начните с того, что с помощью крестовой отвертки №2 отвинтите два винта длиной 1,3 см, которые закрепляют панель управления на основном корпусе.
Шаг 2

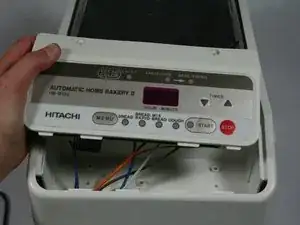

Теперь аккуратно подденьте верхнюю часть панели управления металлической лопаткой, она должна отщелкнуться.
Будьте осторожны при снятии, чтобы не повредить защёлки, удерживающие нижнюю часть панели на месте.
Шаг 3

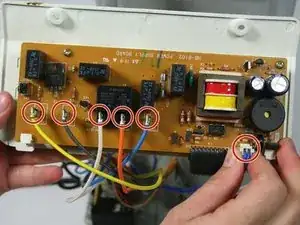

Переверните панель управления так, чтобы были видны проводные соединения.
Все провода легко отсоединяются; захватите металлический разъём и потяните прямо от панели.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
