Замена УФ-лампы bObi Pet

Прежде чем начать, выключите bObi Pet и переверните её на ровную поверхность.

Далее снимите контейнер для пыли. Схватитесь за маленькую защёлку на задней части контейнера и потяните, чтобы снять его.

Схватите переднее колесо и потяните прямо вверх, используя отвертку как рычаг.

Колесо выскочит, и вы увидите два винта под ним.

В более глубокой части отсека колеса находится более крупный винт. Используйте отвертку, чтобы его снять.

Помните, что все винты и детали, снятые с bObi Pet, нужно хранить в безопасном месте во время ремонта. Они могут понадобиться при сборке.

Снимите винты по обеим сторонам контейнера для пыли bObi Pet. Затем снимите угловые элементы, зафиксированные этими винтами.

Схватите отсек для щётки и потяните вниз, чтобы открыть два винта на красной защёлке.

Снимите их отверткой.

Поднимите отсек для щётки до освобождения защёлки от bObi Pet. Затем отсоедините штекер цепи от отсека щётки и отложите его.

Снимите 4 винта, расположенные под отсеком для щётки.

Снимите 2 винта на красной защёлке контейнера для пыли.

Снимите защёлку и отложите её для последующей сборки.

Крышка больше не закреплена, поэтому аккуратно переверните bObi Pet на её колёса.

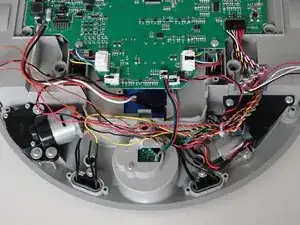

Поднимите крышку, чтобы открыть основную плату под ней.

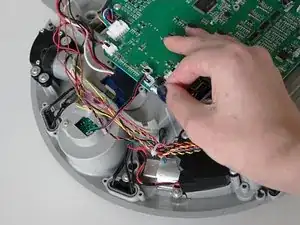

Снимите два штекера цепи, соединяющих крышку с основной платой.

Крышка bObi Pet полностью отделена, и теперь вы можете получить доступ к её внутренним частям для замены.

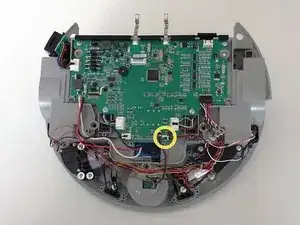

УФ-лампа подключена с левой стороны bObi Pet.

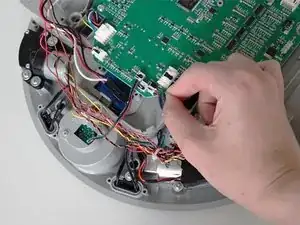

Снимите небольшой штекер с красно-чёрными проводами и удалите клей, удерживающий его на месте.

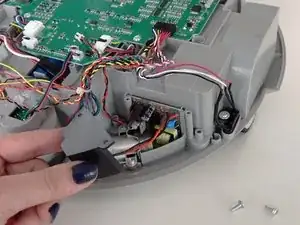

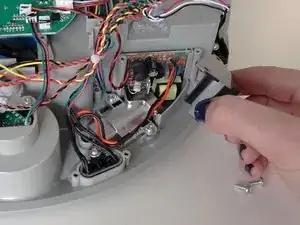

Снимите 2 винта на чёрном корпусе цепи.

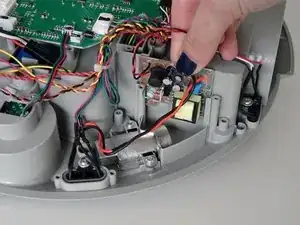

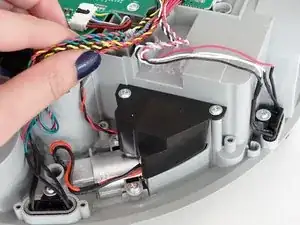

Поднимите чёрный корпус, чтобы открыть маленькую плату, отвечающую за УФ-лампу bObi Pet.

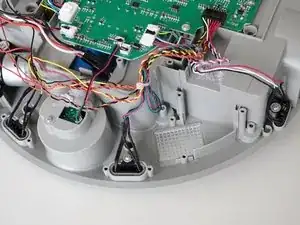

Затем сдвиньте плату вверх, чтобы вынуть её.

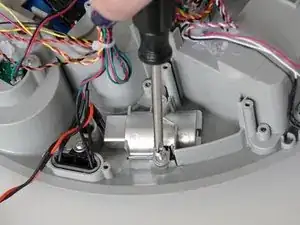

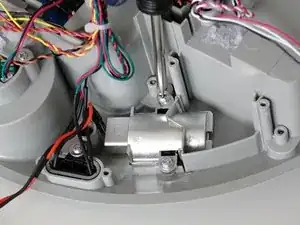

Далее снимите 2 винта, крепящие УФ-лампу.

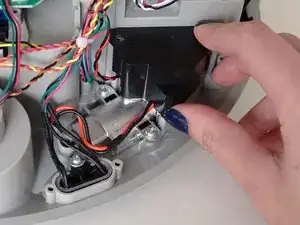

Осторожно выдавите УФ-лампу снизу, чтобы освободить её из посадочного места.

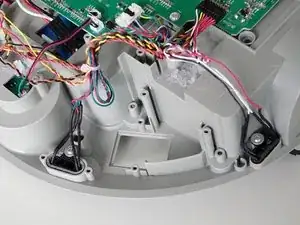

Затем выньте всю лампу вместе с защитной пластиной.

Положите новую лампу в освободившееся место. Сначала поместите защитную пластину, затем лампу сверху.

Когда лампа ляжет ровно, установите её 2 винта.

Вставьте новую плату в её держатель и установите чёрный корпус обратно.

Убедитесь, что провода лампы протянуты через выемки внизу корпуса, прежде чем закрутить 2 винта.

Подключите штекер цепи лампы к основной плате, и вы будете готовы закрыть крышку bObi Pet.

См. это руководство для помощи при повторной сборке bObi Pet: Сборка bObi Pet после ремонта
