Замена главной платы bObi Pet

Перед началом выключите bObi Pet и переверните её на ровную поверхность.

Затем снимите пылесборник bObi Pet. Захватите небольшую защёлку на задней части корзины и потяните, чтобы снять её.

Удерживая переднее колесо, потяните его прямо вверх, используя отвёртку для упора.

Колесо выйдет, и Вы увидите два винта под ним.

В глубине отсека колеса находится более крупный винт. Используйте отвёртку, чтобы его удалить.

Помните, что все винты и снятые детали следует хранить в безопасном месте во время ремонта — они понадобятся при сборке.

Снимите винты по обеим сторонам пылесборника bObi Pet. Затем удалите угловые накладки, которые удерживались этими винтами.

Возьмитесь за отсек щётки и потяните вниз, чтобы обнаружить два винта на красной защёлке.

Удалите их отвёрткой.

Подтяните отсек щётки вверх, пока защёлка не освободится от корпуса bObi Pet. Затем отсоедините разъём питания платы щётки и отложите отсек в сторону.

Удалите 4 винта, расположенные под отсеком щётки.

Снимите 2 винта на красной защёлке пылесборника.

Удалите защёлку и отложите её для сборки.

Крышка больше не закреплена, поэтому аккуратно переверните bObi Pet на её колёса.

Поднимите крышку, чтобы получить доступ к главной плате под ней.

Отключите два разъёма, соединяющие крышку с главной платой.

Крышка bObi Pet полностью отделена, и теперь Вы можете получить доступ к её внутренним компонентам для замены.

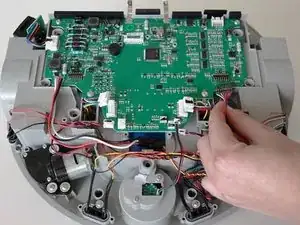

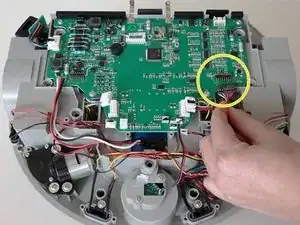

Чтобы снять старую главную плату, отсоедините 7 разъёмов, подключённых к её поверхности.

Пять из них находятся в передней части bObi Pet, рядом с передним колесом.

Ещё один чёрный разъём расположен рядом с левым колесом bObi Pet.

Отключите также разъём выключателя питания в задней части bObi Pet.

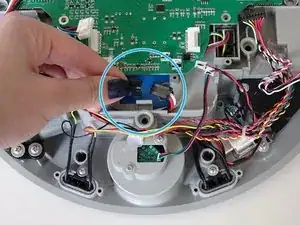

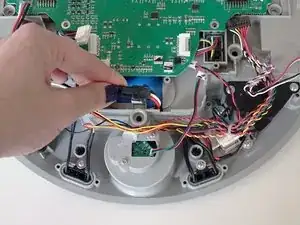

Наконец, отсоедините аккумулятор, расположенный сверху главной платы.

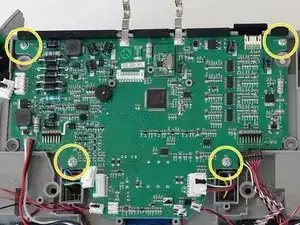

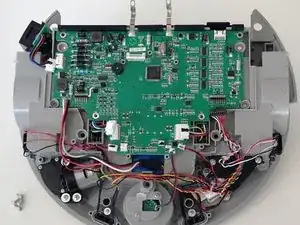

Далее удалите 4 винта, которые фиксируют главную плату. Держите их под рукой для следующего шага.

Снимите чёрные резиновые клапаны с основания главной платы.

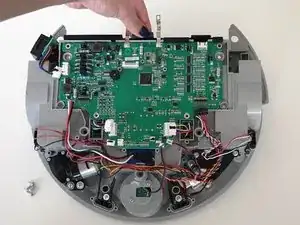

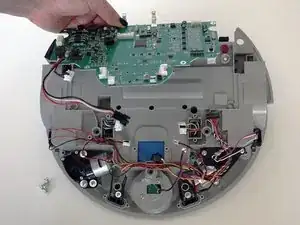

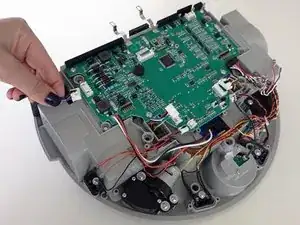

Затем поднимите старую главную плату вверх. Если какие-либо провода приклеены к корпусу bObi Pet, Вы можете соскрести клей отвёрткой.

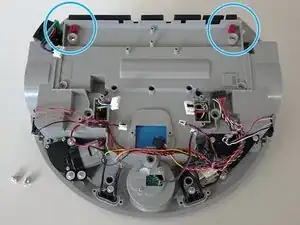

Не удаляйте маленькие красные стойки для винтов, расположенные рядом с пылесборником.

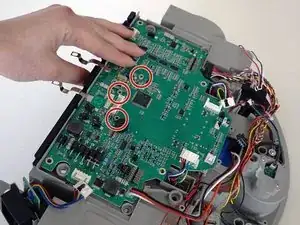

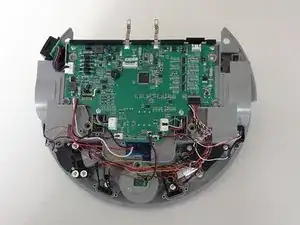

Совместите новую главную плату со стойками для винтов внутри bObi Pet и аккуратно опустите плату так, чтобы она легла ровно, а три стойки прошли через отверстия посередине.

Верните резиновые клапаны вдоль задней части главной платы bObi Pet.

После возвращения резиновой полосы установите обратно 4 винта, которые Вы сняли ранее.

Теперь, когда главная плата закреплена в bObi Pet, подсоедините аккумулятор над платой.

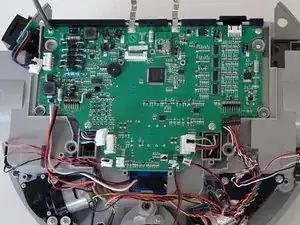

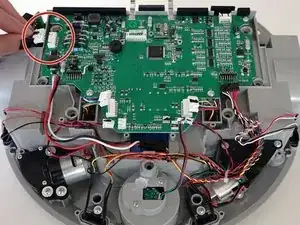

Подключите все разъёмы правильно. Пять находятся в верхней части, один чёрный разъём — слева у bObi Pet, и разъём для выключателя питания — справа у bObi Pet.

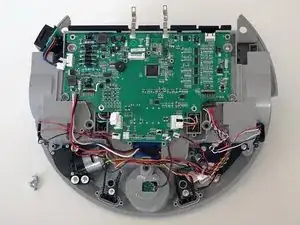

Уложите выступающие провода в выемки вокруг главной платы, чтобы крышка могла легко лечь сверху.

После правильного подключения цепей главной платы Вы готовы приступать к закрытию bObi Pet. Смотрите руководство по сборке: Сборка bObi Pet после ремонта
