Замена мотора боковой щётки bObi Pet

Прежде чем начать, выключите bObi Pet и переверните её на ровную поверхность.

Далее снимите пылесборник bObi Pet. Захватите маленькую защёлку на задней части контейнера и потяните, чтобы снять.

Схватите переднее колесо и потяните прямо вверх, используя отвёртку в качестве упора.

Колесо выпадет, и вы увидите под ним два винта.

В глубине посадочного места колеса находится более крупный винт. Используйте отвёртку, чтобы снять его.

Не забывайте хранить все винты и снятые детали bObi Pet в безопасном месте во время ремонта. Они понадобятся при сборке.

Снимите винты по обеим сторонам пылесборника bObi Pet. Затем снимите угловые панели, которые удерживались этими винтами.

Захватите отсека для щётки и потяните вниз, чтобы открыть два винта на красном закрепителе.

Снимите их отвёрткой.

Поднимите отсек для щётки до освобождения защёлки от корпуса bObi Pet. Затем отсоедините разъём цепи от отсека для щётки и отложите его.

Снимите 4 винта, расположенные под отсеком для щётки.

Снимите 2 винта с красного закрепителя пылесборника.

Снимите закрепитель и отложите его для последующей сборки.

Крышка больше не зафиксирована, поэтому аккуратно переверните bObi Pet на колёса.

Поднимите крышку, чтобы открыть плату управления под ней.

Отсоедините два разъёма цепей, соединяющих крышку с основной платой.

Крышка bObi Pet полностью отделена, и теперь вы можете получить доступ к любым внутренним компонентам для замены.

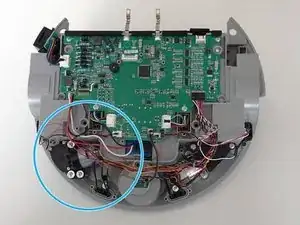

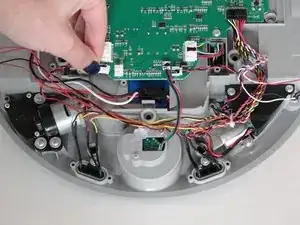

Мотор боковой щётки подключён к правой стороне основной платы одним скрученным красно-чёрным кабелем.

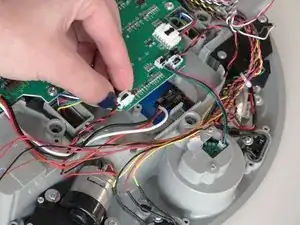

Нажмите маленькую белую защёлку и потяните, чтобы отключить его от основной платы.

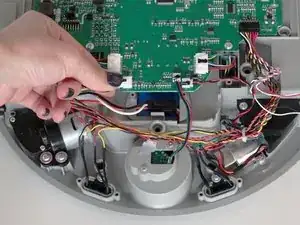

Если кабель приклеен к корпусу bObi Pet, его можно соскоблить отвёрткой.

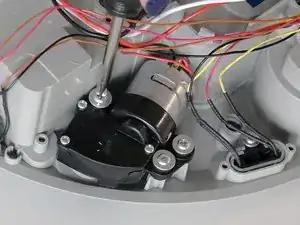

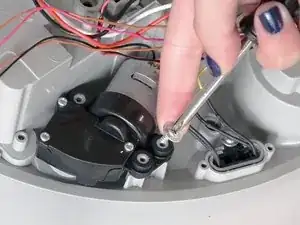

Далее снимите 3 винта, удерживающие мотор боковой щётки в корпусе bObi Pet.

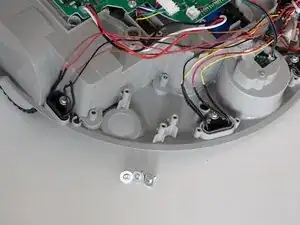

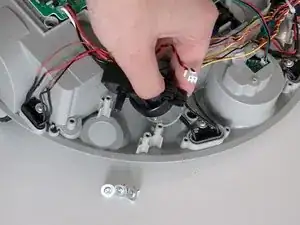

Затем поднимите мотор прямо вверх, чтобы снять его.

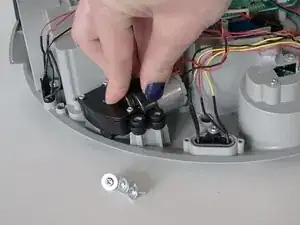

Совместите посадочные отверстия нового мотора с крепёжными штырями и нажмите вниз, чтобы он лёг ровно.

Далее установите 3 винта обратно.

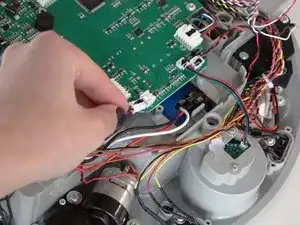

Наконец, подключите разъём цепи к основной плате — вы готовы закрыть крышку.

См. руководство по повторной сборке bObi Pet, чтобы завершить этот ремонт: Сборка bObi Pet после ремонта

После сборки bObi Pet не забудьте снова прикрепить боковую щётку к установленному мотору.
