Замена датчиков края bObi Pet

Перед тем как начать, выключите bObi Pet и переверните её на ровную поверхность.

Затем, извлеките контейнер для пыли bObi Pet. Удерживайте небольшой язычок сзади контейнера и потяните, чтобы снять.

Удерживайте переднее колесо и тяните прямо вверх, используя отвертку для рычага.

Колесо выскочит, и вы увидите два винта под ним.

Внутри отсека колеса есть более крупный винт. Используйте отвертку, чтобы удалить его.

Не забудьте хранить все винты и детали, снятые с bObi Pet, в безопасном месте во время ремонта. Они могут понадобиться для сборки обратно.

Снимите винты с обеих сторон контейнера для пыли bObi Pet. Затем снимите угловые детали, которые были зафиксированы винтами.

Удерживайте отсек щётки и потяните вниз, чтобы открыть два винта на красном фиксаторе.

Удалите их с помощью отвертки.

Поднимите отсек щётки, пока фиксатор не освободится от bObi Pet. Затем отключите разъём щётки и отложите его в сторону.

Удалите 4 винта, находящихся под отсеком щётки.

Удалите 2 винта с красного фиксатора контейнера для пыли.

Удалите фиксатор и отложите его для сборки.

Крышка больше не закреплена, поэтому осторожно переверните bObi Pet на колёса.

Поднимите крышку, чтобы увидеть основную плату под ней.

Удалите два разъёма, соединяющих крышку с основной платой.

Крышка bObi Pet полностью отделена, и теперь вы можете получить доступ ко всем её внутренним частям для замены.

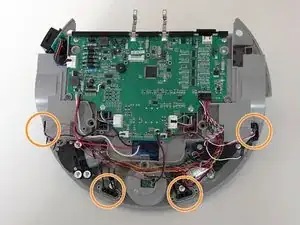

bObi Pet имеет 4 датчика края вдоль её переднего края.

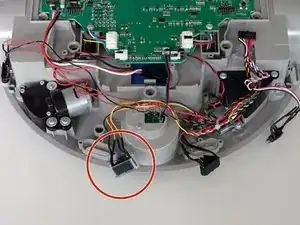

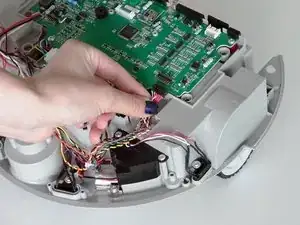

Они подключены к левой стороне основной платы. Потяните, чтобы отключить разъём.

Если провода зафиксированы клеем, вы можете аккуратно удалить его с помощью отвертки.

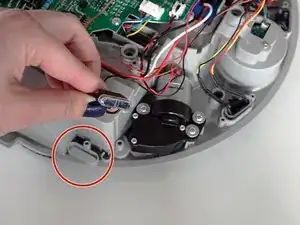

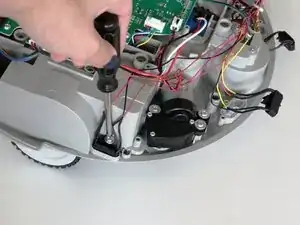

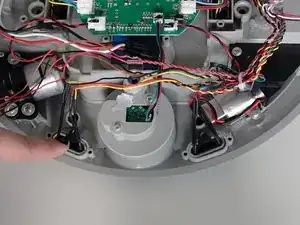

Каждый датчик края закреплён одним винтом. Удалите все четыре винта и отложите их для сборки.

Не удаляйте прозрачные крышки с двух датчиков, ближайших к переднему колесу bObi Pet. Если они прилипли к датчикам, просто верните их на место.

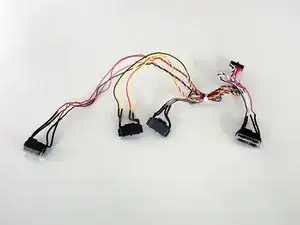

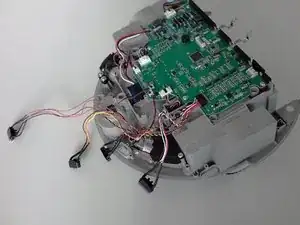

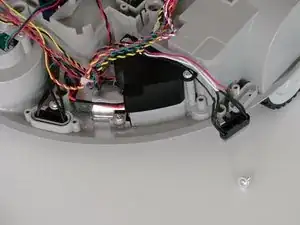

Поднимите каждый из датчиков, и вы будете готовы установить новые.

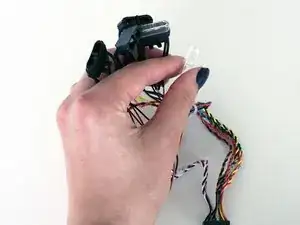

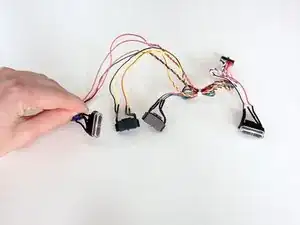

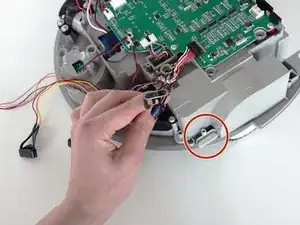

На двух внешних датчиках будут прикреплены меньшие прозрачные крышки. Убедитесь, что вы удалили эти две крышки и прикрепили их к внешним датчикам на новой запчасти.

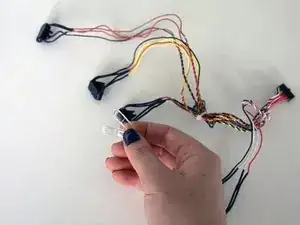

Одна крышка подойдет для датчика с красными и белыми проводами.

Другая должна быть размещена на датчике с красными и коричневыми проводами.

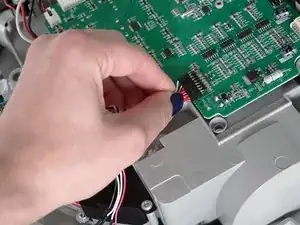

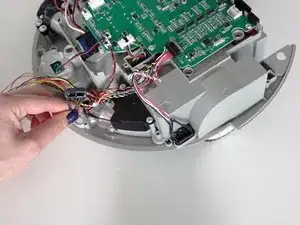

Подключите разъём датчиков к основной плате. Вы должны понять, где каждый датчик находится на bObi Pet по длине его проводов.

Датчик с самым коротким проводом устанавливается перед левым колесом bObi Pet.

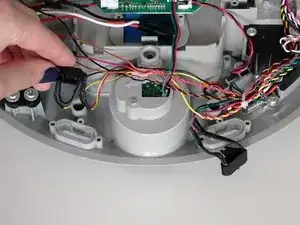

Датчик с зеленым проводом устанавливается рядом с ним. Затем следующий датчик с жёлтым проводом.

Последний датчик и его крышка помещаются перед правым колесом bObi Pet.

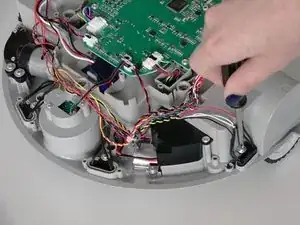

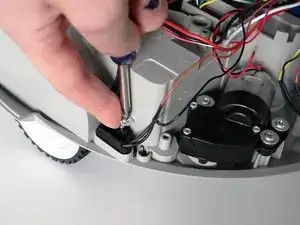

Установите по одному винту на каждый датчик.

Вы можете добавить клей или изоленту к новому разъёму для более надежного крепления.

Не забудьте убрать все выступающие провода в щели вокруг основной платы, и вы готовы закрыть крышку.

Для помощи в закрытии крышки обратитесь к руководству по сборке: Соберите bObi Pet после ремонта
