Замена одиночного датчика стены в bObi Pet

Перед началом выключите bObi Pet и переверните её на ровную поверхность.

Далее снимите контейнер для пыли. Возьмитесь за маленькую защёлку на задней части контейнера и потяните, чтобы снять его.

Возьмитесь за переднее колесо и потяните прямо вверх, используя отвертку как рычаг.

Колесо выскочит, и Вы увидите два винта под ним.

Глубже в отсеке колеса находится более крупный винт. Используйте отвертку, чтобы выкрутить его.

Не забудьте временно отложить все винты и снятые детали в безопасное место — они понадобятся при сборке.

Снимите винты по обеим сторонам пылесборника bObi Pet. Затем удалите угловые элементы, которые удерживались этими винтами.

Возьмитесь за отсек щётки и потяните вниз, чтобы открыть два винта на красной защёлке.

Удалите их с помощью отвертки.

Поднимите отсек щётки вверх, пока защёлка не освободится от корпуса bObi Pet. Затем отсоедините штекер платы щётки и отложите его.

Снимите 4 винта, расположенные под отсеком щётки.

Снимите 2 винта на красной защёлке пылесборника.

Снимите защёлку и отложите её для последующей сборки.

Кузов больше не закреплён, поэтому аккуратно переверните bObi Pet на её колёса.

Поднимите крышку, чтобы открыть основную плату под ней.

Отсоедините два разъёма, соединяющих крышку с основной платой.

Крышка bObi Pet полностью отделена, и теперь у Вас есть доступ к её внутренним компонентам для замены.

Сначала определите, какой датчик нужно удалить. Сторона будет противоположной сейчас, так как крышка bObi Pet перевёрнута.

В данном случае заменяется самый левый датчик bObi Pet. В тесте Check Up он соответствовал бы цифре 1 на пульте.

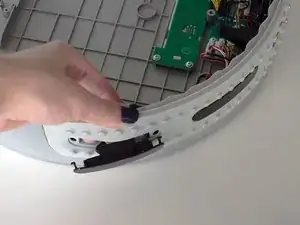

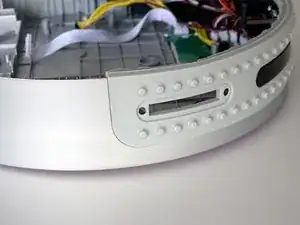

Когда Вы уверены, что выбрали правильный датчик, аккуратно выдвиньте его из посадочного места на бампере.

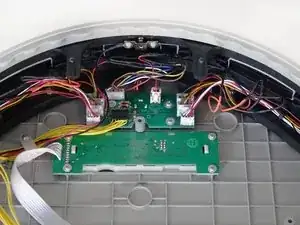

Теперь видно, какой провод нужно отключить от платы. Крайний датчик по обеим сторонам подключается к середине соответствующей строки разъёмов, ближайшей к нему.

Два датчика ближе к центру бампера подключаются к верхней части своих строк.

Центральный датчик подключается в верхней части платы, отдельно от строк.

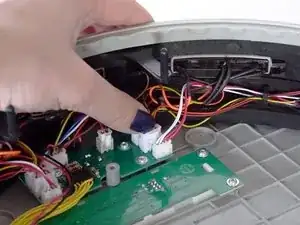

Отсоедините соответствующий разъём.

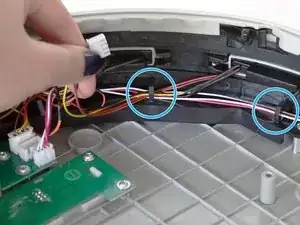

Протяните проводку датчика через крючки вдоль внутреннего края бампера bObi Pet.

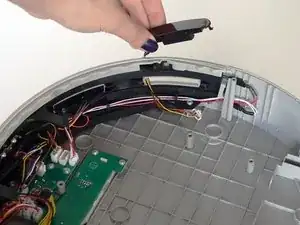

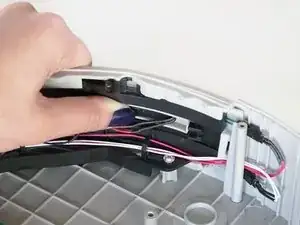

Затем вытяните сам датчик и провода через отверстие в бампере, чтобы полностью отсоединить его.

Пропустите штекер нового датчика через отверстие в бампере.

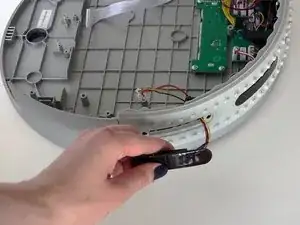

Затем установите датчик в вырез и аккуратно нажмите, пока он не защёлкнется в бампере bObi Pet.

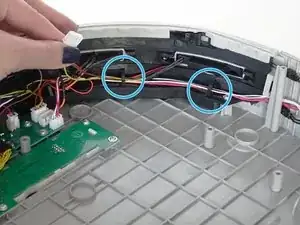

Протяните провода обратно через крючки вдоль бампера по направлению к основной плате.

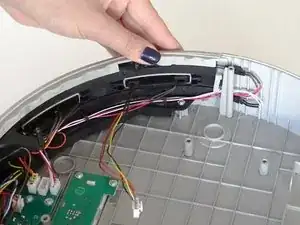

Надёжно установите штекер в соответствующее гнездо и ещё раз проверьте, что все провода на бампере аккуратно уложены под крючками.

Теперь Вы можете начать сборку bObi Pet. Смотрите это руководство для помощи: Сборка bObi Pet после ремонта
