Замена датчика док-станции bObi Pet

Прежде чем начать, выключите bObi Pet и переверните её на ровную поверхность.

Далее снимите контейнер для пыли. Схватитесь за маленькую защёлку на задней части контейнера и потяните, чтобы вынуть его.

Возьмитесь за переднее колесо и потяните прямо вверх, используя отвертку как рычаг.

Колесо выскочит, и под ним вы увидите два винта.

В глубине отсека колеса находится более крупный винт. Используйте отвертку, чтобы его удалить.

Не забудьте аккуратно положить все винты и детали, снятые с bObi Pet, в безопасное место — они понадобятся при обратной сборке.

Снимите винты по обеим сторонам контейнера для пыли bObi Pet. Затем удалите угловые элементы, которые фиксировались этими винтами.

Возьмитесь за отсек щётки и потяните вниз, чтобы открыть доступ к двум винтам на красном фиксаторе.

Удалите их с помощью отвертки.

Поднимите отсек щётки вверх, пока фиксатор не освободится от bObi Pet. Затем отсоедините штекер цепи от отсека щётки и отложите его.

Снимите 4 винта, расположенные под отсеком щётки.

Удалите 2 винта на красном фиксаторе контейнера для пыли.

Снимите фиксатор и отложите его для последующей сборки.

Крышка больше не закреплена, поэтому аккуратно переверните bObi Pet на колёса.

Поднимите крышку, чтобы открыть доступ к основной плате под ней.

Отключите два штекера цепи, соединяющие крышку с основной платой.

Крышка bObi Pet полностью отделена, и теперь вы можете получить доступ к её внутренним компонентам для замены.

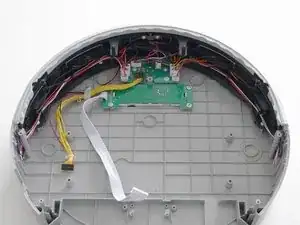

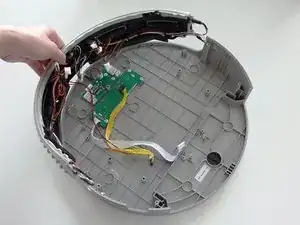

Переверните крышку bObi Pet на ровную поверхность так, чтобы вверху были видны 2 зелёные печатные платы.

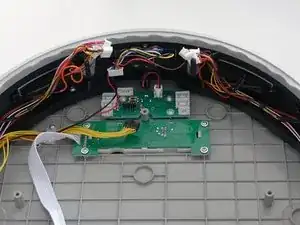

Вам нужно будет отключить 8 штекеров. Оставьте на месте самый маленький штекер вверху — не снимайте его.

Если другие провода приклеены, вы можете соскоблить клей с помощью инструмента, например отвертки.

Этот шаг необязателен: снятие провода облегчает удаление датчика док-станции. Вы можете оставить крючок, если только жёлтый провод не отключён от платы.

Снимите крючок, удерживающий жёлтый штекер у крышки. Положите небольшой крючок и все винты в безопасное место для последующей сборки.

В зависимости от модели у bObi Pet может быть один из двух крючков, держащих жёлтый провод. В этом случае снимите оба и отложите для сборки.

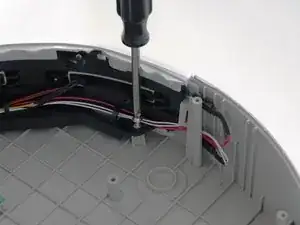

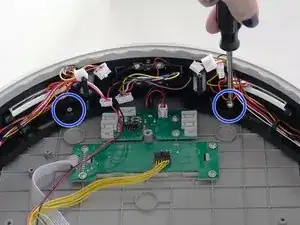

Далее снимите 4 винта, соединяющих бампер с крышкой bObi Pet.

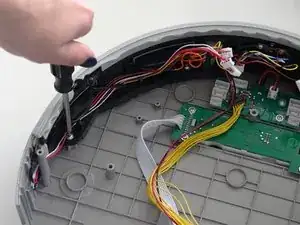

Вы можете слегка сдвинуть два продолговатых датчика стены из их посадочных мест, чтобы освободить место для отвертки. Обязательно верните их на место после завершения работ.

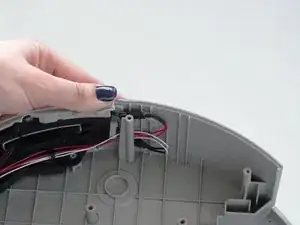

По левую и правую стороны бампера расположены сенсорные полосы bObi Pet. Они подключаются к плате с помощью красных и белых проводов.

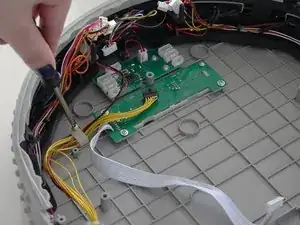

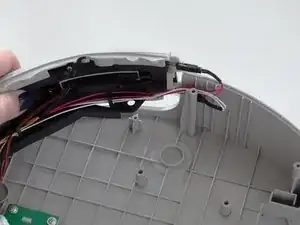

Если сенсорные полосы приклеены к внутренней стороне крышки, используйте инструмент, например отвертку, чтобы отделить клей.

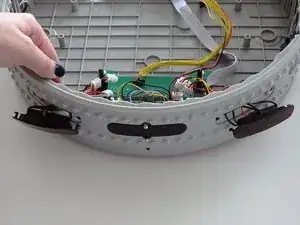

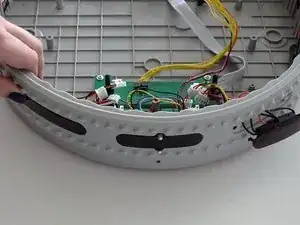

Затем поднимите весь бампер и отложите его в сторону, пока будете заменять датчик док-станции.

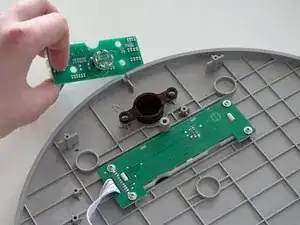

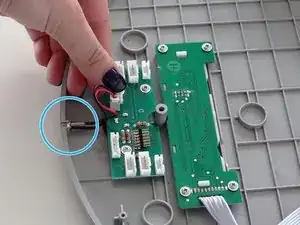

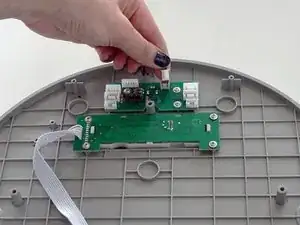

Снимите датчик док-станции с платы. Схватитесь за маленькую белую защёлку сбоку и потяните вверх.

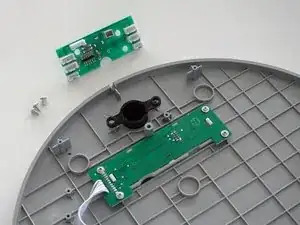

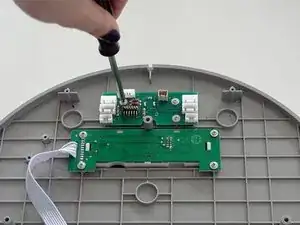

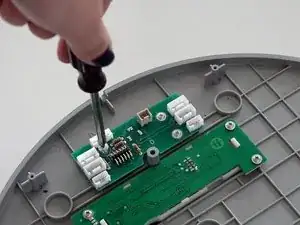

Удалите три винта с платы на крышке bObi Pet.

Поднимите плату наружу.

Слегка приподнимите bObi Pet, когда устанавливаете новую плату, чтобы она могла лечь ровно.

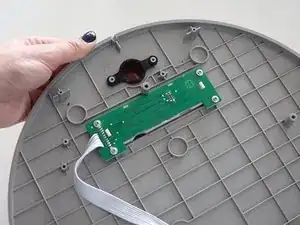

Убедитесь, что плата выровнена с тремя стойками под винты внутри bObi Pet и лежит плотно против крышки.

Затем установите 3 винта.

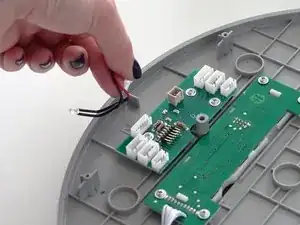

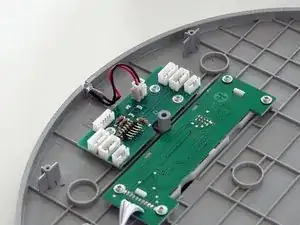

Подсоедините новый датчик док-станции к плате.

Затем положите его колбовидный конец в небольшое пространство на крышке bObi Pet.

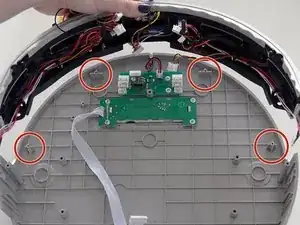

Потом совместите бампер со стойками под винты на крышке.

Убедитесь, что датчиковые полосы входят за стойки винтов на обоих концах бампера при его установке на bObi Pet.

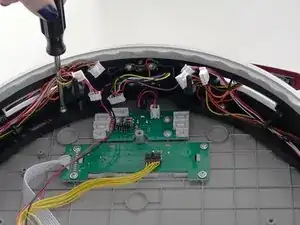

После того как бампер установлен на крышке, вновь вставьте 4 винта по внутреннему периметру бампера.

При необходимости можно снова немного сдвинуть два продолговатых датчика стены, чтобы освободить место для отвёртки, и вернуть их на место после завершения работы.

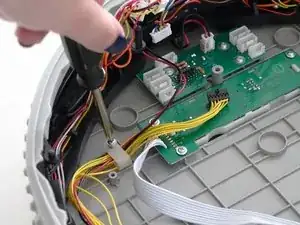

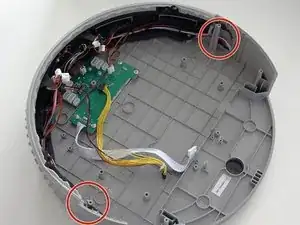

Далее необходимо вернуть пластиковый крючок, снятый ранее. Протяните через него жёлтый провод и совместите крючок со стойкой винта на крышке.

Когда всё выровнено, установите винт в крючок. Затем прикрепите толстый жёлтый провод к нижнему краю платы.

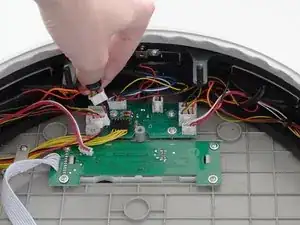

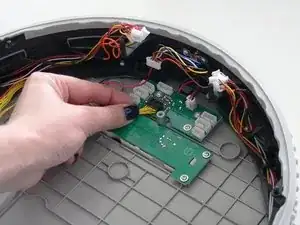

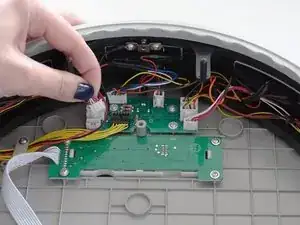

Продолжайте повторно подключать все разъёмы плат.

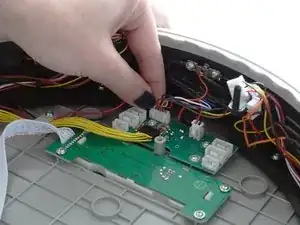

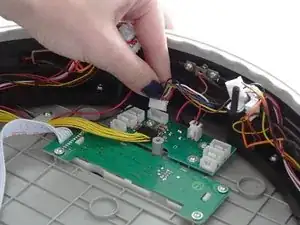

В центре бампера bObi Pet находится разъём платы для одного из пяти датчиков стены. Подключите этот разъём в верхнее положение.

Ряды с каждой стороны платы крышки устанавливаются по той же схеме.

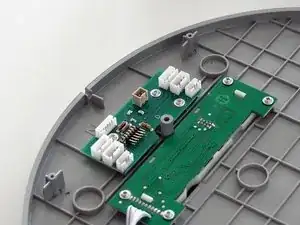

Слева на плате три места: верхнее место соответствует датчику стены с самым коротким проводом и без выступа на разъёме.

Ниже находится разъём для крайнего левого датчика стены. У него более длинный провод и небольшой белый язычок на разъёме.

Самое нижнее место предназначено для сенсорных полос bObi Pet. У них красный и белый провода.

Повторите предыдущую процедуру для разъёмов плат на правой стороне и ещё раз проверьте, что все соединения надёжны.

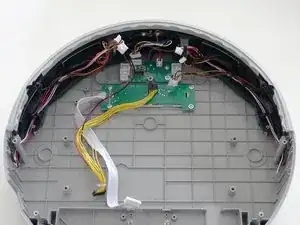

Убедитесь, что красный и белый провода уложены за стойками винтов на концах бампера.

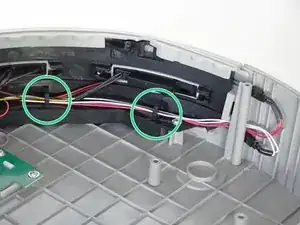

Убедитесь, что все провода размещены за чёрными крючками вдоль внутренней стороны бампера перед закрытием bObi Pet.

Для помощи при сборке смотрите: Сборка bObi Pet после ремонта
