Замена левого или правого колеса у bObi Pet

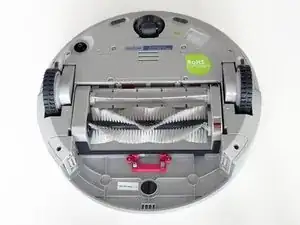

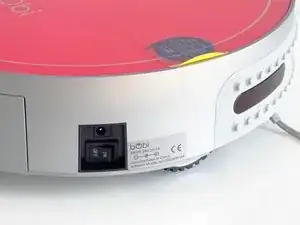

Перед началом работы выключите bObi Pet и переверните её на ровную поверхность.

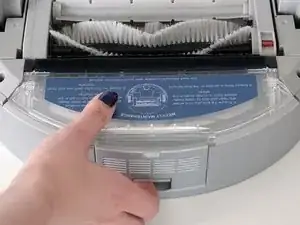

Далее извлеките пылесборник. Удерживайте кнопку на задней стороне контейнера и потяните, чтобы снять его.

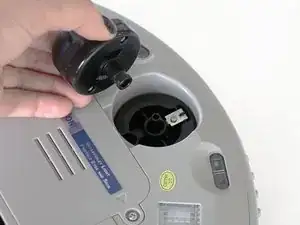

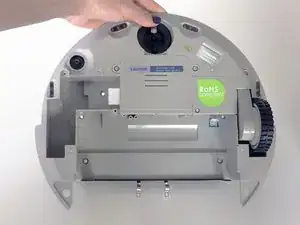

Затем снимите переднее колесо bObi Pet. Удерживайте колесо рукой и потяните вверх, используя отвёртку для рычага.

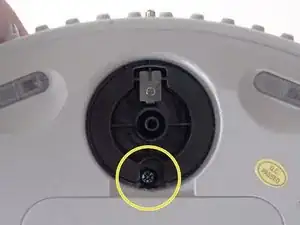

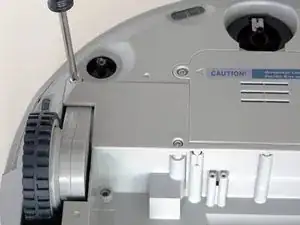

Позади колеса находятся два винта. Воспользуйтесь отвёрткой, чтобы удалить более крупный винт, установленный глубже в отсеке колеса.

Сохраните колесо, его винт и все остальные снятые винты от bObi Pet для последующей сборки.

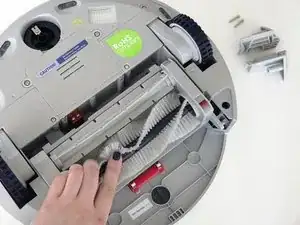

На следующем шаге удалите винты с обеих сторон пылесборника.

Затем снимите угловые элементы, которые удерживались этими винтами.

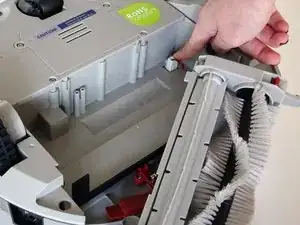

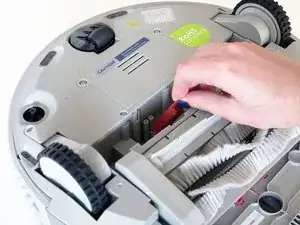

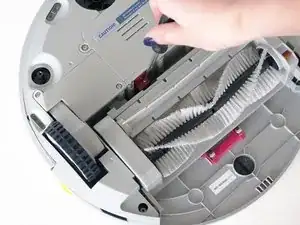

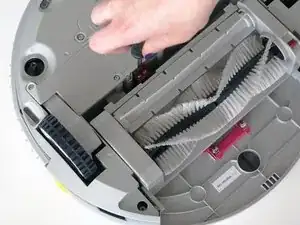

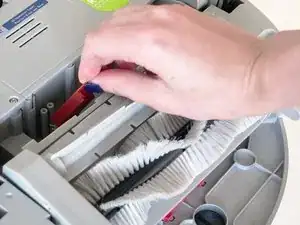

Удерживайте отсек щётки и потяните вниз, чтобы открыть два винта на красном креплении. Удалите их с помощью отвёртки.

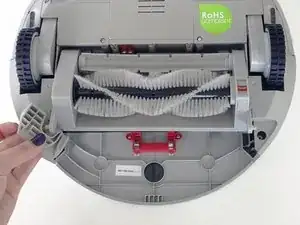

Поднимите отсек щётки вверх, пока он не освободится из красного крепления. Затем полностью снимите отсек щётки и отложите в сторону.

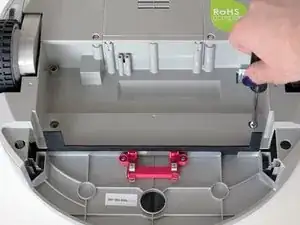

Удалите 4 винта, расположенные под отсеком щётки.

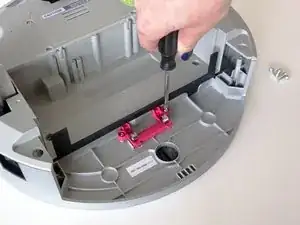

Затем удалите 2 винта на красном креплении пылесборника.

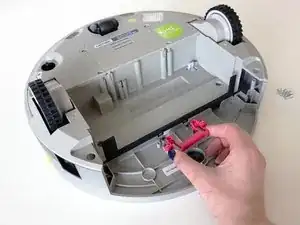

Снимите крепление и отложите его в сторону для повторной установки.

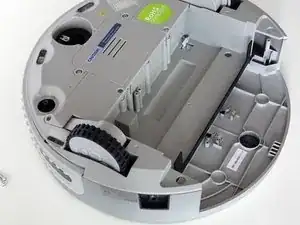

Удалите два винта, удерживающих колесо, которое необходимо заменить. В данном случае заменяется правое колесо bObi Pet.

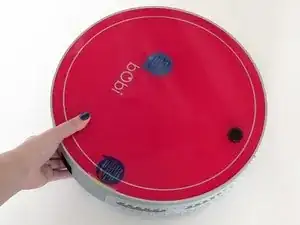

Крышка больше не закреплена, поэтому осторожно переверните bObi Pet на колёса.

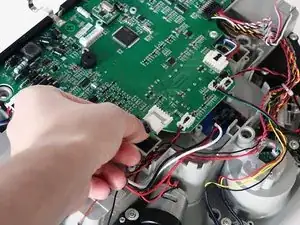

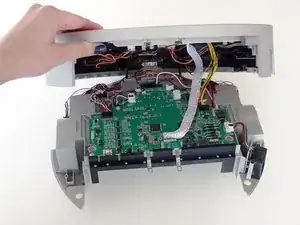

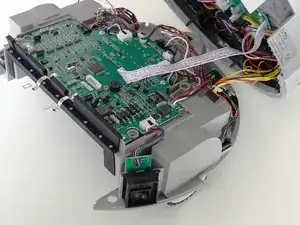

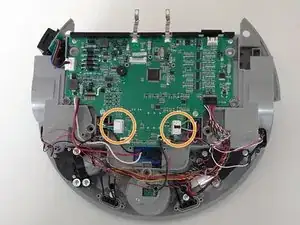

Поднимите крышку, чтобы открыть главную плату снизу. Отключите два штекерных соединения, соединяющих крышку с основной платой.

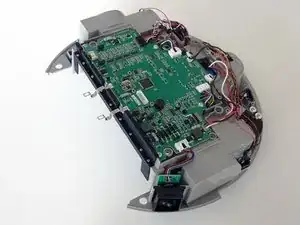

Колёса прикреплены к верхней стороне основной платы.

Отключите колесо, которое требуется заменить. Если на штекере имеется клей, аккуратно счистите его отвёрткой.

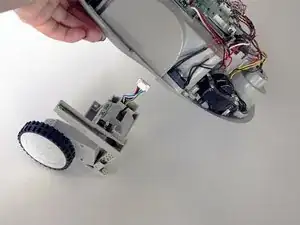

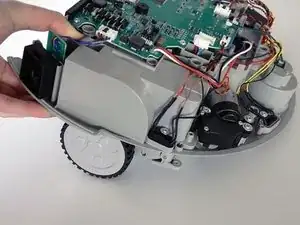

Поднимите bObi Pet и протяните провода колеса через отверстие в крышке. Колесо выйдет снизу и отсоединится.

Установите новое колесо в свободное пространство под bObi Pet.

Убедитесь, что штекер проходит через отверстие в корпусе bObi Pet и достигает основной платы.

Подключите новое колесо к основной плате. Для более надёжного крепления можно нанести клей или изолировать штекер электрической лентой.

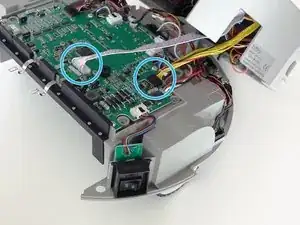

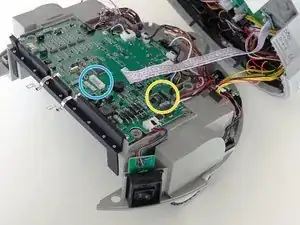

Подключите два штекерных разъёма с крышки bObi Pet обратно к основной плате.

Разъём с жёлтыми проводами подключается к правой стороне основной платы.

Разъём с белыми проводами на крышке bObi Pet подключается к центральной части основной платы.

Уложите крышку и точно выровняйте края.

Удерживая верхнюю и нижнюю части bObi Pet вместе, осторожно переверните её на ровную поверхность.

Затем установите на место 2 винта на колесе, которое только что было заменено.

Затем установите винт переднего колеса на место.

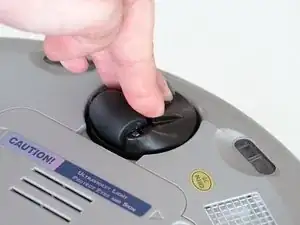

Наденьте переднее колесо сверху и плотно нажмите вниз, чтобы зафиксировать.

Установите на место красное крепление пылесборника и закрепите его двумя винтами.

Затем установите 4 винта в пространство под отсеком щётки.

Подключите отсек щётки.

Затем установите красное крепление щётки на место и зафиксируйте двумя винтами.

Верните отсек щётки в исходное положение.

Вставьте угловые элементы с обеих сторон пылесборника, соединив рычаги крепления щётки.

Перед установкой двух винтов в каждый из угловых элементов убедитесь, что резиновая полоска не зажата под отсеком щётки.

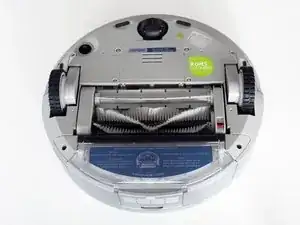

Убедитесь, что контейнер легко вставляется, прежде чем снова использовать bObi Pet, — ремонт окончен.
