Замена динамика bObi Pet

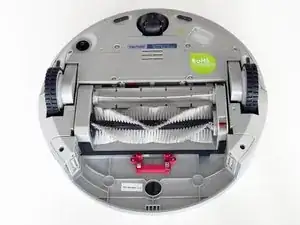

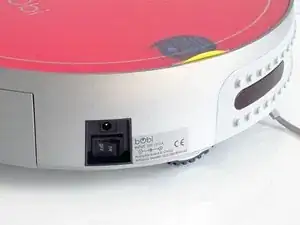

Перед началом выключите bObi Pet и переверните её на ровную поверхность.

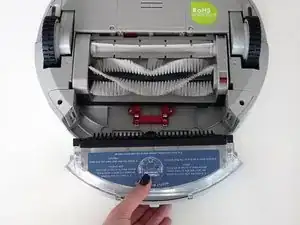

Затем снимите контейнер для мусора. Захватите маленькую защёлку на задней части контейнера и потяните, чтобы снять его.

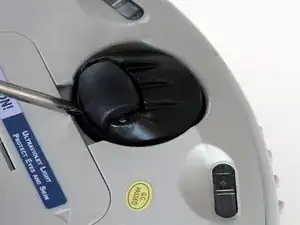

Возьмите переднее колесо и тяните прямо вверх, используя отвертку в качестве рычага.

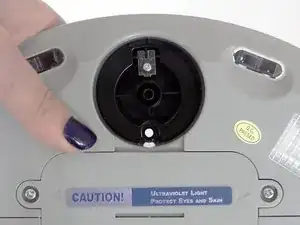

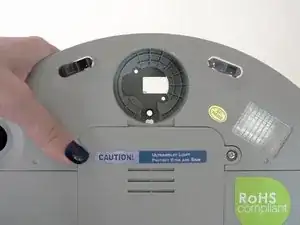

Колесо выскочит, и под ним Вы увидите два винта.

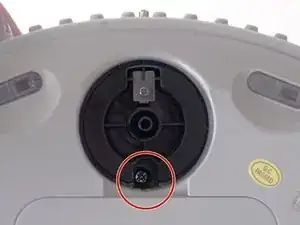

Глубже в отсеке колеса находится более крупный винт. Используйте отвертку, чтобы его удалить.

Не забывайте откладывать все винты и детали, снятые с bObi Pet, в безопасное место во время ремонта. Они могут понадобиться при обратной сборке.

Снимите винты по обеим сторонам контейнера для мусора bObi Pet. Затем удалите угловые накладки, которые удерживались этими винтами.

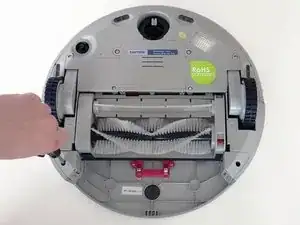

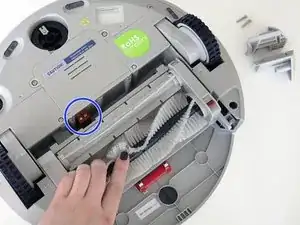

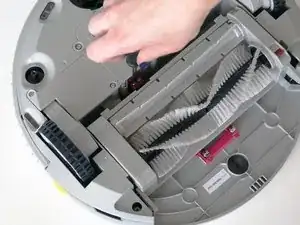

Возьмите отделение с щёткой и потяните вниз, чтобы открыть два винта на красном фиксаторе.

Удалите их отверткой.

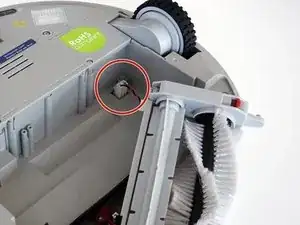

Поднимите отделение щётки вверх, пока фиксатор не освободится от bObi Pet. Затем отсоедините пластиковую вилку цепи отделения щётки и отложите её.

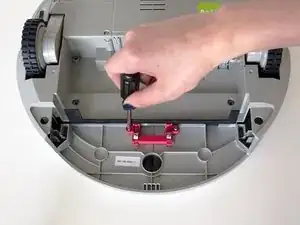

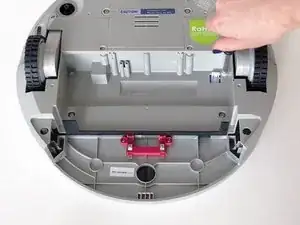

Удалите 4 винта, расположенные под отделением щётки.

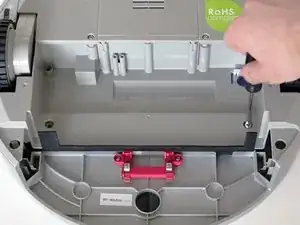

Удалите 2 винта на красном фиксаторе контейнера для мусора.

Снимите фиксатор и отложите его для обратной сборки.

Крышка больше не закреплена, поэтому осторожно переверните bObi Pet на её колёса.

Поднимите крышку, чтобы получить доступ к основной плате под ней.

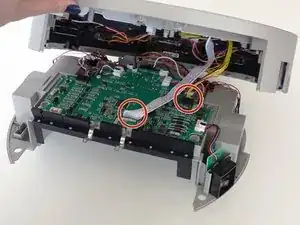

Отсоедините две электрические вилки, соединяющие крышку с основной платой.

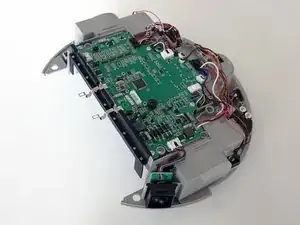

Крышка bObi Pet полностью отсоединена, и теперь Вы можете получить доступ к её внутренним компонентам для замены.

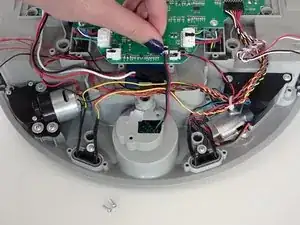

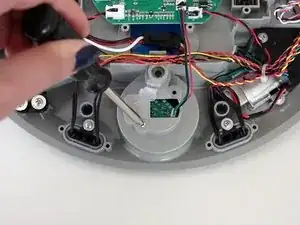

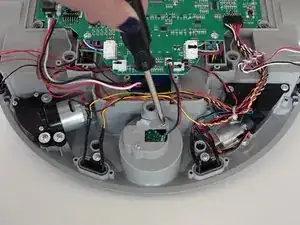

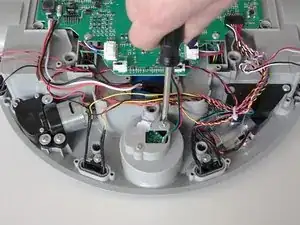

Динамик bObi Pet расположен над её передним колесом. Снимите два винта, фиксирующие динамик на корпусе bObi. Храните эти винты рядом для последующей сборки.

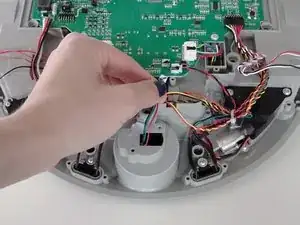

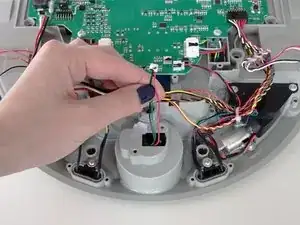

Затем отсоедините маленькую электрическую вилку на верхней части основной платы, рядом с передним колесом.

Динамик выпадет из посадочного места под bObi Pet.

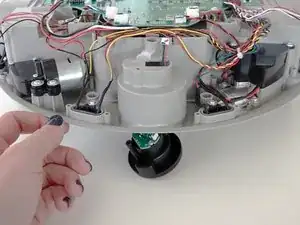

Извлеките динамик bObi Pet снизу.

Установите новый динамик в пустое пространство так, чтобы провода проходили через отверстие в корпусе bObi Pet.

Затем снова подключите электрическую вилку к основной плате. Вверните два винта обратно, и Вы готовы закрыть крышку.

Вам придётся поддерживать динамик снизу, чтобы совместить винты с втулками на динамике.

Продолжите с руководством по закрытию bObi Pet: Сборка bObi Pet после ремонта
