Замена сенсоров прикосновения bObi Pet
Перед началом этой замены следует выполнить тест проверки bObi Pet (Check Up Test). Он одинаков для bObi Classic и Pet, доступен здесь:
https://www.youtube.com/watch?v=F2IUnk-E...
Если вы определили, что аномально работают только сенсоры прикосновения с одной или обеих сторон bObi Pet, продолжайте этот ремонт.
Если есть проблемы с какими-либо другими частями бампера, попробуйте вместо этого выполнить этот ремонт: Замена бампера bObi Pet
Шаг 1
Перед началом выключите bObi Pet и переверните её на ровную поверхность.
Далее снимите пылесборник bObi Pet. Захватите маленькую защёлку на задней стороне корзины и потяните, чтобы снять её.
Шаг 2
Возьмитесь за переднее колесо и потяните строго вверх, используя отвертку в качестве упора.
Колесо выскочит, и вы увидите под ним два винта.
В глубине отсека колеса находится более крупный винт. Используйте отвертку, чтобы его выкрутить.
Не забудьте положить все винты и детали, снятые с bObi Pet, в безопасное место во время ремонта. Они понадобятся при сборке.
Шаг 3
Снимите винты по обеим сторонам пылесборника bObi Pet. Затем снимите угловые элементы, которые удерживались этими винтами.
Возьмитесь за отсек щётки и потяните вниз, чтобы открыть два винта на красном фиксаторе.
Удалите их с помощью отвертки.
Шаг 4
Поднимите отсек щётки вверх, пока фиксатор не освободится от bObi Pet. Затем отсоедините разъём платы щётки и отложите его в сторону.
Снимите 4 винта, расположенные под отсеком щётки.
Шаг 5
Удалите 2 винта на красном фиксаторе пылесборника.
Снимите фиксатор и отложите его для последующей сборки.
Крышка больше не зафиксирована, поэтому аккуратно переверните bObi Pet на колёса.
Шаг 6
Поднимите крышку, чтобы открыть материнскую плату под ней.
Отсоедините два разъёма, соединяющих крышку с платой.
Крышка bObi Pet полностью отделена, и теперь у вас есть доступ к любым внутренним деталям для замены.
Шаг 7

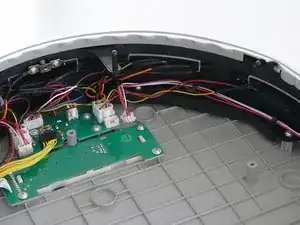

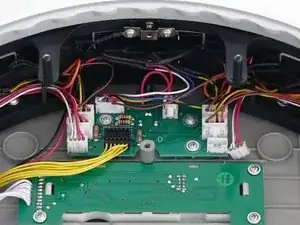

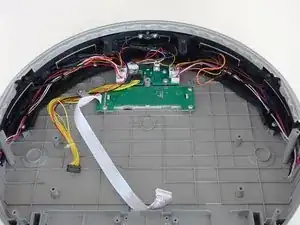

Датчики-полосы bObi Pet подключены к плате красными и белыми проводами.

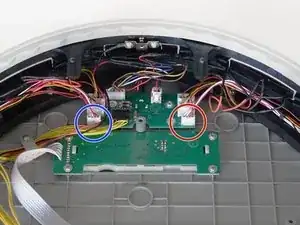

Поскольку крышка bObi Pet теперь перевёрнута, показанная слева полоса датчика получает сигналы от правой половины сенсоров прикосновения bObi Pet во время теста проверки.
Полоса датчика, показанная подключённой справа на плате крышки, получает сигналы от левой половины сенсоров прикосновения bObi Pet.
Отсоедините сторону, которую хотите заменить, от платы. В этом случае заменяется левая сторона полос датчиков bObi Pet.
Шаг 8

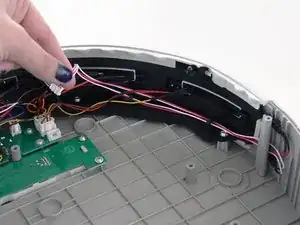

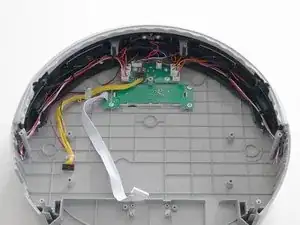

Протяните провода к краю бампера.
Вам придётся снять их с крючков вдоль внутреннего края бампера.
Шаг 9

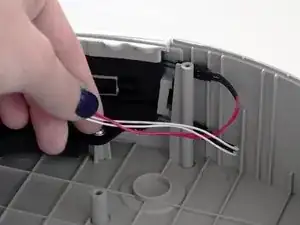

Когда вы освободите провода от всех крючков, потяните, чтобы отключить их от bObi Pet.

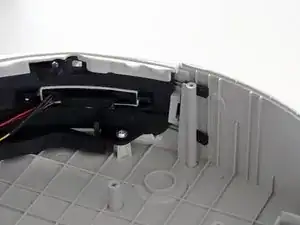

Подсоедините новые сенсоры прикосновения. Красный провод подключается сверху, белый — снизу.

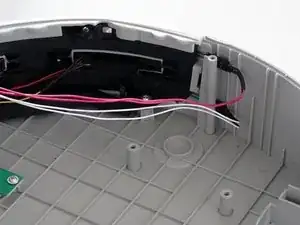

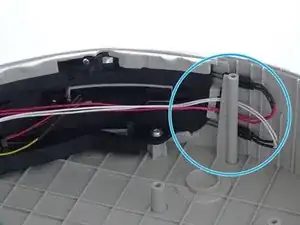

Затем заправьте оба провода назад за стойку винта на крышке.
Шаг 10
Протяните провода ваших сенсоров прикосновения обратно через крючки вдоль внутреннего края бампера.
Дойдя до середины, подключите сенсоры прикосновения — и можно закрывать крышку.
Это руководство покажет, как закрыть bObi Pet: Сборка bObi Pet после ремонта
Заключение
Чтобы завершить этот ремонт, смотрите руководство по закрытию bObi Pet:
