Замена экрана bObi Pet

Следуйте этим шагам для быстрой замены экрана на bObi Pet, или посмотрите это видео: https://www.youtube.com/watch?v=EY-MMWtO...

Шаг 1

Перед началом выключите bObi Pet и переверните её на ровную поверхность.

Затем снимите пылесборник bObi Pet. Схватите маленькую защёлку на задней части контейнера и потяните, чтобы вынуть его.

Шаг 2

Схватите переднее колесо и потяните строго вверх, используя отвёртку в качестве рычага.

Колесо выскочит, и вы увидите два винта под ним.

Внутри отсека колеса находится более крупный винт. Снимите его отвёрткой.

Не забывайте хранить все винты и снятые детали bObi Pet в безопасном месте во время ремонта. Они понадобятся при сборке.

Шаг 3

Снимите винты по обеим сторонам пылесборника bObi Pet. Затем снимите угловые детали, которые удерживались этими винтами.

Схватите отсек для щётки и потяните вниз, чтобы открыть два винта на красной защёлке.

Снимите их отвёрткой.

Шаг 4

Поднимите отсек для щётки вверх, пока защёлка не освободится от bObi Pet. Затем отсоедините электрический разъём от отсека щётки и отложите его.

Снимите 4 винта, расположенные под отсеком для щётки.

Шаг 5

Снимите 2 винта с красной защёлки пылесборника.

Снимите защёлку и отложите её для последующей сборки.

Крышка больше не зафиксирована, поэтому аккуратно переверните bObi Pet на колёса.

Шаг 6

Поднимите крышку, чтобы открыть плату управления под ней.

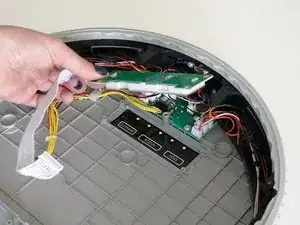

Отсоедините два электрических разъёма, соединяющих крышку с основной платой.

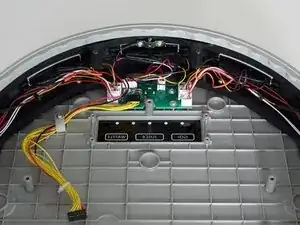

Крышка bObi Pet полностью отделена, и теперь вы можете получить доступ к её внутренним компонентам для замены.

Шаг 7

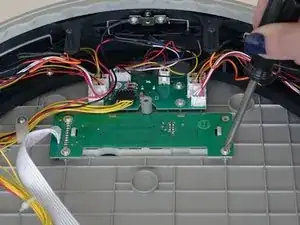

Снимите четыре винта, удерживающие экран bObi Pet.

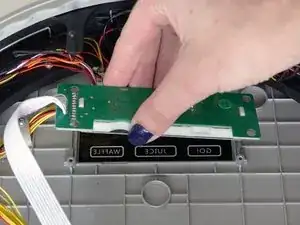

Затем поднимите его строго вверх и выньте, чтобы освободить место для замены.

Шаг 8

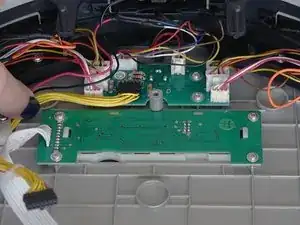

Положите новый экран в образовавшееся отверстие на крышке bObi Pet.

Совместите отверстия для винтов на экране с втулками для винтов на bObi Pet и нажмите вниз, пока он не ляжет ровно.

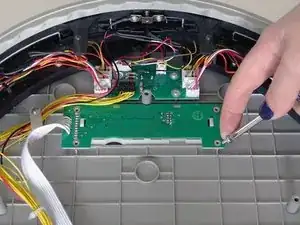

Установите все четыре винта, после чего вы сможете закрыть bObi Pet. См. следующие инструкции: Сборка bObi Pet после ремонта

Заключение

Для сборки bObi Pet после ремонта смотрите это руководство: Сборка bObi Pet после ремонта

Перевод руководства с ifixit.com
