Замена датчика пола у робота-пылесоса bObi

Снимите переднее колесо bObi, чтобы получить доступ к одному из винтов, удерживающих корпус bObi.

Убедитесь, что колесо повернуто ближе к передним сенсорам касания bObi. Используйте отвертку как рычаг — колесо выскочит вверх и наружу.

Выверните более крупный винт, расположенный глубже в отсеке колеса.

Снимите контейнер для пыли bObi.

Выверните 2 винта рядом с контейнером и 2 маленьких винта над основными щетками.

Поднимите держатель щетки. Чтобы полностью отделить его, отключите питание от bObi.

Снимите два винта на держателе контакта контейнера для пыли внутри bObi.

Под основными щетками находятся 4 винта. Выверните их и откройте bObi, чтобы получить доступ к основной плате.

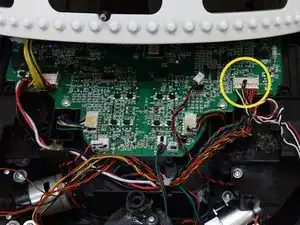

Отключите два разъёма, соединяющих крышку bObi с основной платой — крышка будет полностью снята.

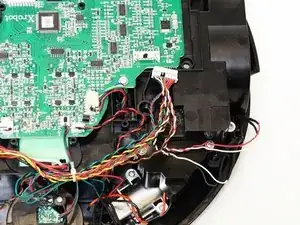

Четыре датчика обнаружения пола подключаются слева от переднего колеса bObi. Потяните, чтобы отключить разъём.

Если провода приклеены к раме bObi, просто подденьте их вверх, чтобы отделить, затем снимите разъём.

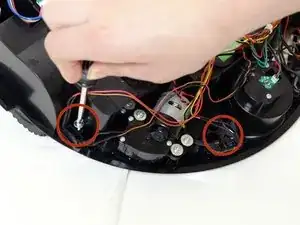

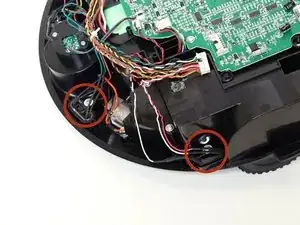

Каждый датчик пола держится одним винтом. Удалите все винты и поднимите элементы датчиков.

Не снимайте прозрачные защитные крышки с двух центральных посадочных мест bObi.

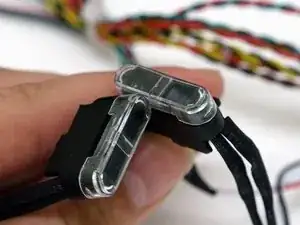

Снимите прозрачные крышки с двух крайних датчиков пола и установите их на заменяемые элементы.

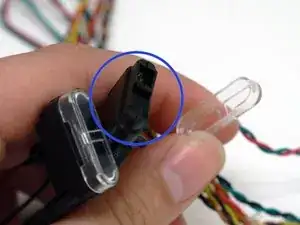

Установите новые датчики пола в открытые посадочные места и закрепите по одному винту в каждом. Для дополнительной фиксации можно добавить к электрическому разъёму нового колеса клей или изоленту.

Подключите разъём к основной плате bObi — ремонт завершён. Для инструкций по закрытию bObi см. Закрытие крышки bObi после ремонта
