Замена двигателя основной щётки bObi Pet

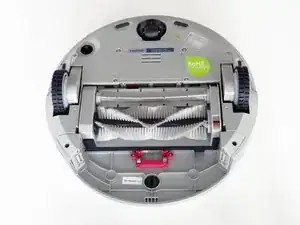

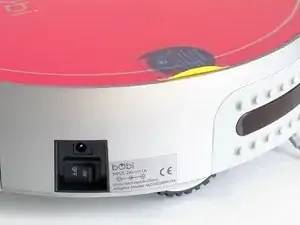

Перед началом выключите bObi Pet и переверните её на ровную поверхность.

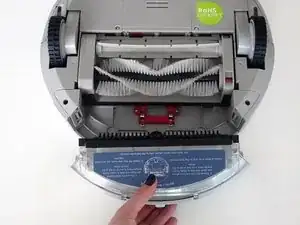

Затем снимите контейнер для пыли.

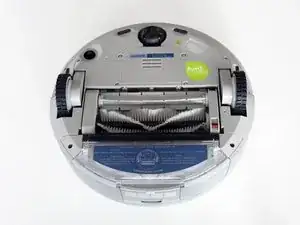

На следующем этапе открутите винты по обеим сторонам контейнера для пыли.

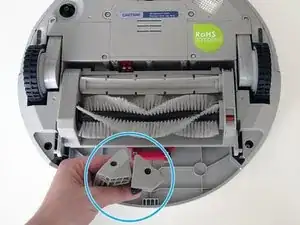

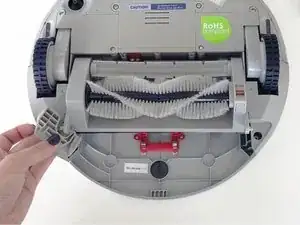

Затем снимите угловые элементы, которые крепились этими винтами.

Не забудьте сохранить все винты и детали, снятые с bObi — они понадобятся при сборке.

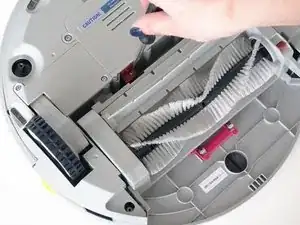

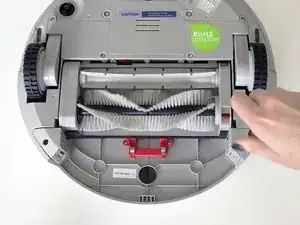

Возьмитесь за отсек щётки и потяните вниз, чтобы открыть два винта на красном фиксаторе. Снимите их отвёрткой.

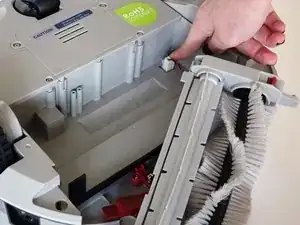

Поднимите отсек щётки вверх, пока он не освободится от красного фиксатора.

Затем отсоедините отсек щётки и отложите его в сторону.

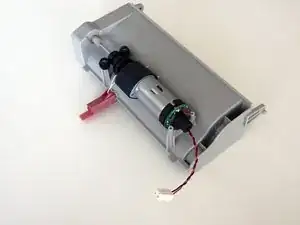

Двигатель основной щётки расположен на нижней стороне отсека щётки, на стороне, противоположной основным щёткам.

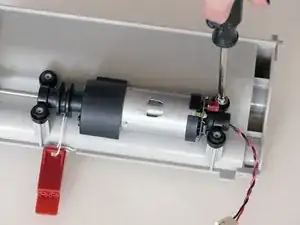

Снимите 4 винта, которыми он закреплён.

Затем поднимите двигатель вверх.

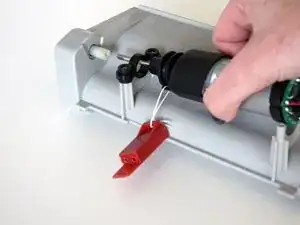

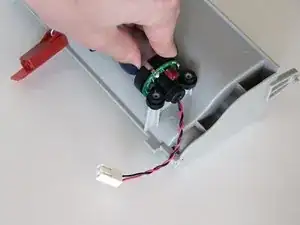

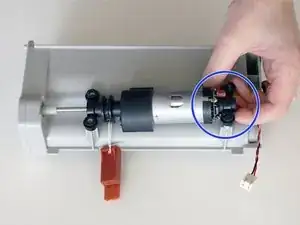

Снимите чёрную стабилизирующую деталь, прикреплённую к концу разъёма платы двигателя.

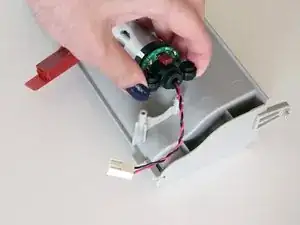

Затем вытяните двигатель наружу.

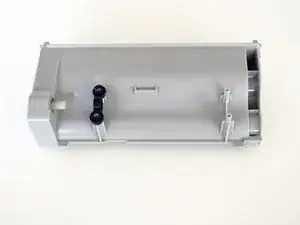

Теперь вы готовы установить новый двигатель bObi Pet.

Вставьте длинный металлический конец через первый стабилизатор.

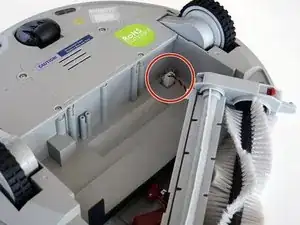

Металлический конец должен совместиться с небольшим держателем в отсеке щётки.

Установите ранее снятый стабилизатор на новый двигатель так, чтобы он совпал с опорными стойками для винтов.

Надавите вниз, чтобы он закрепился. Затем установите все четыре винта.

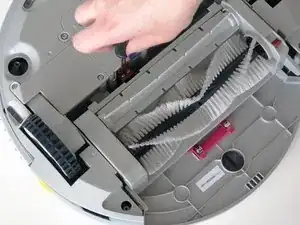

Теперь прикрепите отсек щётки обратно к bObi Pet. Сначала подсоедините его разъём.

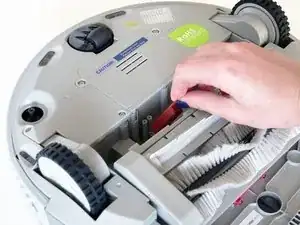

Затем установите красный фиксатор щётки на опорные стойки и закрутите 2 винта.

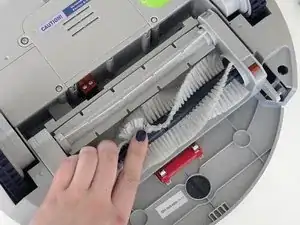

Разместите отсек щётки в его исходном положении.

Теперь вставьте угловые элементы по обеим сторонам контейнера для пыли, связав при этом рычаги крепления щётки.

Убедитесь, что резиновая полоса возле контейнера для пыли bObi Pet не зажата под отсеком щётки.

Установите два винта в угловые элементы.

Убедитесь, что контейнер легко вставляется перед повторным использованием bObi Pet — ремонт завершён.
