Замена переднего бампера bObi Pet

Перед началом выключите bObi Pet и переверните её на ровную поверхность.

Далее снимите контейнер для мусора. Захватите небольшой язычок на задней части контейнера и потяните, чтобы вынуть его.

Схватите переднее колесо и потяните прямо вверх, используя отвертку как рычаг.

Колесо выскочит, и под ним вы увидите два винта.

В более глубокой части отсека колеса расположен больший винт. Используйте отвертку, чтобы удалить его.

Не забывайте складывать все винты и части, снятые с bObi Pet, в безопасное место во время ремонта. Они понадобятся при сборке.

Удалите винты по обеим сторонам контейнера для мусора bObi Pet. Затем снимите угловые детали, которые прижимались этими винтами.

Возьмите секцию с щёткой и потяните вниз, чтобы открыть доступ к двум винтам на красной защёлке.

Снимите их с помощью отвертки.

Поднимите секцию с щёткой вверх до освобождения защёлки от bObi Pet. Затем отсоедините электрический разъём секции с щёткой и отложите его в сторону.

Удалите 4 винта, расположенные под секцией с щёткой.

Снимите 2 винта на красной защёлке контейнера для мусора.

Снимите защёлку и отложите её для последующей сборки.

Крышка больше не закреплена, поэтому аккуратно переверните bObi Pet на колёса.

Поднимите крышку, чтобы получить доступ к основной плате под ней.

Отсоедините два электрических разъёма, соединяющих крышку с платой.

Крышка bObi Pet полностью отделена, и теперь вы можете получить доступ к её внутренним компонентам для замены.

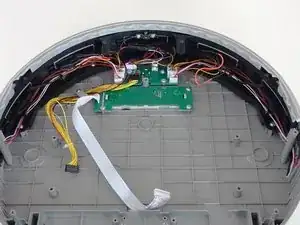

Переверните крышку bObi Pet на плоскую поверхность так, чтобы вверху были видны две зелёные печатные платы.

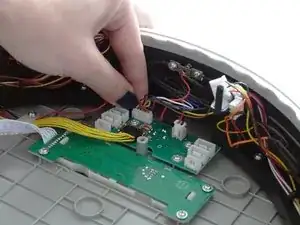

Вам нужно будет отсоединить 8 электрических разъёмов. Оставьте на месте самый маленький разъём вверху — не снимайте его.

Если какие‑то провода закреплены клеем, вы можете соскрести клей с помощью инструмента, например отвертки.

Снимите крючок, удерживающий жёлтый разъём на крышке. Сохраните маленький крючок и все винты в безопасном месте для последующей сборки.

В зависимости от модели bObi Pet может быть один из двух типов крючков, удерживающих жёлтый провод. В этом случае снимите и сохраните оба крючка для сборки.

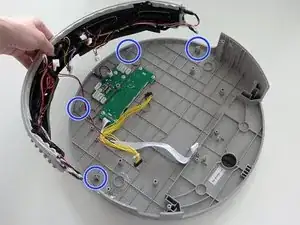

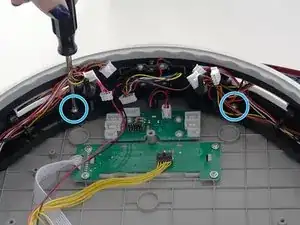

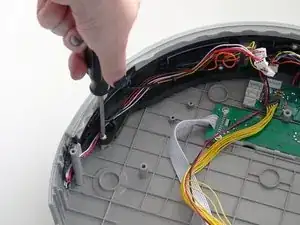

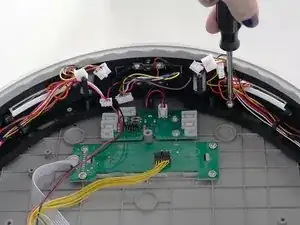

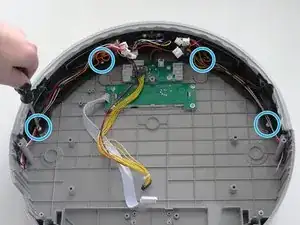

Далее снимите 4 винта, соединяющие бампер с крышкой bObi Pet.

Вы можете слегка сдвинуть два продолговатых датчика стены со своих посадочных мест, чтобы освободить место для отвертки. Обязательно установите их на место после завершения работы.

По левому и правому краю бампера расположены сенсорные полосы bObi Pet. Они подключаются к плате с помощью красных и белых проводов.

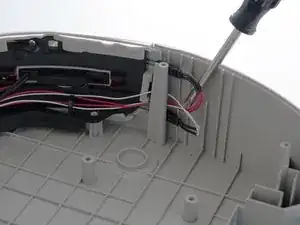

Сенсорные полосы могут быть приклеены к внутренней стороне крышки. Используйте инструмент, например отвертку, чтобы оторвать клей.

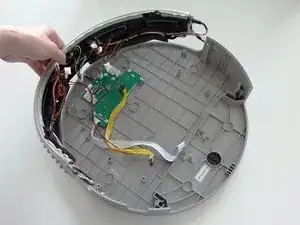

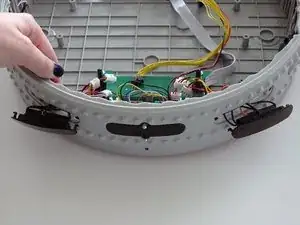

Затем поднимите весь бампер вверх и выньте его.

Теперь совместите новый бампер bObi Pet с соответствующими винтовыми стойками на её крышке.

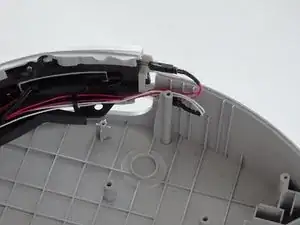

Убедитесь, что сенсорные полосы вставлены за винтовые стойки с обеих сторон бампера.

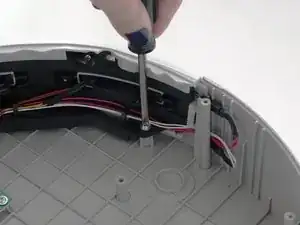

Когда бампер надёжно установлен на крышке, установите обратно 4 винта вокруг внутренней части бампера.

Снова при необходимости слегка сдвиньте 2 продолговатых датчика стены, чтобы освободить место для отвертки, затем верните их на место.

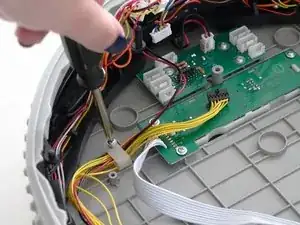

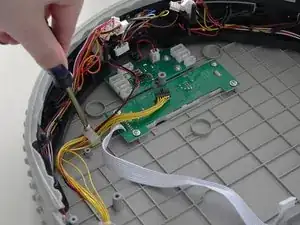

Далее установите пластиковый крючок, снятый ранее. Пропустите через него жёлтый провод и совместите крючок с винтовой стойкой на крышке.

Когда он выровнен, закрепите крючок винтом.

Затем подключите толстый жёлтый провод к нижнему краю печатной платы.

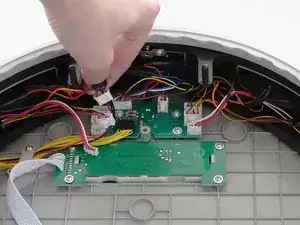

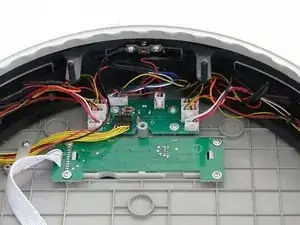

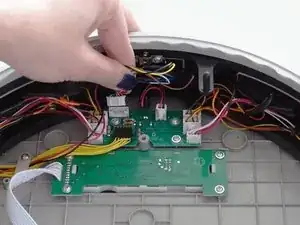

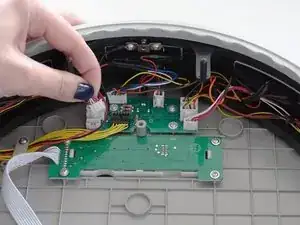

Продолжайте подключать все электрические разъёмы.

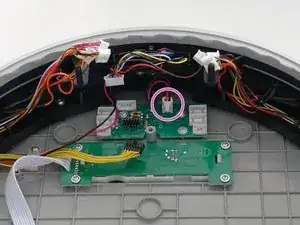

В центре бампера bObi Pet находится разъём одного из пяти датчиков стены. Подключите его в верхнее положение.

Ряды по обеим сторонам платы крышки имеют одинаковую схему установки.

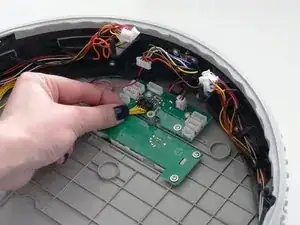

Слева на плате есть 3 разъёма: верхний разъём соответствует датчику стены с самым коротким проводом и без защёлки на штекере платы.

Ниже находится разъём для левого датчика стены. У него более длинный провод и маленькая белая защёлка на штекере платы.

Самый нижний разъём предназначен для сенсорных полос bObi Pet. У них красный и белый провода.

Повторите предыдущие действия для разъёмов платы с правой стороны и ещё раз проверьте, что все соединения надёжны.

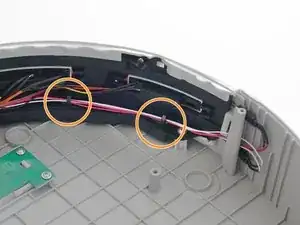

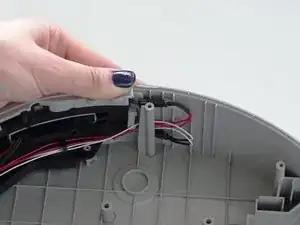

Убедитесь, что красный и белый провода уложены за стойками винтов на концах бампера.

Убедитесь, что все провода уложены за чёрными крючками вдоль внутренней стороны бампера перед закрытием bObi Pet.

Для помощи при сборке см.: Сборка bObi Pet после ремонта
