Замена термовыключателя сушилки Whirlpool

Перед началом ремонта отключите сушилку от сети.

У сетевого кабеля может быть четыре контакта вместо трёх. Дополнительный контакт — заземление.

В ходе работы отмечайте каждий винт и устанавливайте его обратно точно на то же место.

Используйте вороток с насадкой‑гайкой, чтобы снять винты, крепящие верхнюю панель к заднему кронштейну.

Схватите верхнюю панель и сдвиньте её на 1/2–1 дюйма (1,3–2,5 см) в сторону задней части машины.

Поднимите верхнюю панель вверх, чтобы отделить её от шасси.

Снимите верхнюю панель с машины.

Отключите кабель панели управления от основной платы.

Отключите разъём лампы барабана.

Снимите винты, крепящие панель управления.

Поднимите панель управления и откиньте её от шасси для снятия.

Убедитесь, что провод продет через отверстие в шасси.

При сборке проденьте кабель через соответствующее отверстие перед установкой панели управления.

Используйте маленькую плоскую отвёртку или лопатку, чтобы отщёлкнуть обе стороны разъёма дверного выключателя.

Отключите разъём.

Снимите винты листовой панели верхней передней части.

Наклоните машину назад и надежно зафиксируйте её клином или попросите помощника удерживать.

Снимите винты листовой панели на нижнем крае панели.

Снимите винты внутри дверного проёма под отверстием барабана.

Панель тяжёлая и неудобная. Возможно, потребуется помощник.

Оттяните нижнюю часть панели от шасси примерно на два–три дюйма (5–8 см).

Поднимите переднюю панель с маленьких язычков на шасси вверху панели и снимите её.

Не зацепите жгут проводов дверного выключателя при снятии панели.

Снимите винт крепления крышки.

Снимите крышку.

Снимите винты, фиксирующие кабели питания.

При необходимости пометьте провода перманентным маркером и сделайте фото или схему подключения.

Осторожно вытяните шнур через круглое отверстие.

При сборке убедитесь, что соединения восстановлены правильно.

Снимите зелёный заземляющий винт.

Снимите винты клеммного блока шнура.

Отведите клеммный блок шнура за заднюю панель.

Снимите винты задней панели.

В ходе работы отмечайте каждий винт и устанавливайте его обратно точно на то же место.

Снимите винт, крепящий кронштейн основной платы к шасси.

Снимите винты с верхней задней части машины.

Наденьте перчатки перед продолжением, так как задняя панель острая.

Поднимите панель примерно на 1/2 дюйма и наклоните её назад, чтобы освободить от вентиляционной трубы.

Сдвиньте панель с вентиляционной трубы и снимите её.

При сборке выполните следующие действия:

Убедитесь, что вентиляционная труба вставлена в горловину на панели.

Убедитесь, что язычки внизу выровнены с нижним ободом шасси.

Расположите панель так, чтобы её отверстия под винты совпадали с шасси.

Вытяните фильтр для ворса вверх из посадочного отверстия фильтра, чтобы снять его.

На этих фотографиях передняя панель на месте, но процедура та же, если передняя панель уже снята.

Снимите крепёжные винты, фиксирующие корпус фильтра для ворса.

Вытащите корпус фильтра наружу из шасси и опустите вниз, чтобы снять его.

Сожмите фиксирующие язычки на разъёме датчика влажности.

Отсоедините разъём.

Маркируйте, фотографируйте или зарисуйте расположение разъёмов и положение кронштейна основной платы на вашем приборе.

Отсоедините все разъёмы на передней половине основной платы.

Маркируйте, фотографируйте или зарисуйте расположение разъёмов и положение кронштейна основной платы на вашем приборе.

Отсоедините все разъёмы от задней половины основной платы.

Снимите листовой винт, который удерживает основную плату на кронштейне основной платы.

Поднимите задний угол основной платы, ближайший к боковым стенкам шасси.

Вам нужно освободить фиксирующий язычок на стороне основной платы.

Сдвиньте основную плату к передней части сушилки, чтобы освободить защёлки, фиксирующие её на кронштейне основной платы.

Снимите основную плату с кронштейна основной платы.

Снимите листовой винт, удерживающий кронштейн основной платы.

Снимите кронштейн основной платы с шасси и поверните его так, чтобы была видна нижняя сторона.

Используя длинногубцы или плоскогубцы с фиксатором, сожмите запирающие крылья зажима держателя жгута проводов.

Отделите жгут от кронштейна основной платы и снимите кронштейн основной платы.

Снимите винты, крепящие верхнюю переднюю перегородку к передней части шасси.

Снимите листовые винты, фиксирующие верхнюю пластиковую часть к верхней передней перегородке.

Снимите верхнюю переднюю перегородку и отложите её в сторону.

Внимательно запомните путь ремня перед продолжением.

Будьте осторожны при выполнении этой процедуры! Нажимной рычаг находится под пружинным натяжением и может защемить вас, или он может повредить выключатель ремня, если рычаг позволит резко опуститься вниз.

Поднимите нажимной рычаг (металлическая перевёрнутая «Г»), чтобы снять натяжение с приводного ремня.

Снимите ремень с шкива мотора.

Аккуратно опустите нажимной рычаг до тех пор, пока он не ляжет параллельно полу сушилки.

При сборке руководствуйтесь вашими заметками или схемой пути ремня, чтобы снова продеть приводной ремень.

Снимите винты, крепящие нижнюю переднюю перегородку.

Поддерживая барабан, поднимите нижнюю переднюю перегородку с крючков на шасси.

Опустите перегородку примерно на 5 см, чтобы освободить ролики барабана, заправленные под барабан.

Поддерживая барабан, снимите нижнюю переднюю перегородку.

При сборке наклоните перегородку вправо, чтобы ролики встали под кромку передней части барабана. Как только барабан окажется на роликах, перегородку можно вернуть в вертикальное положение.

Используйте ремень, чтобы приподнять барабан на несколько сантиметров.

Выверните барабан через переднюю часть сушилки.

Запомните, какой конец барабана обращён к передней части.

Если ремень порван, встаньте перед барабаном и просуньте руки внутрь него. Поднимите и протяните его через переднее отверстие корпуса. Желательно, чтобы вам помог кто‑то ещё.

Убедитесь, что при повторной установке нижней передней перегородки барабан снова сел на ролики. Действуйте спокойно, не применяйте силу.

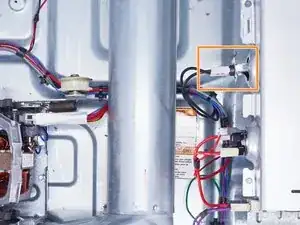

Следующие шаги показывают, как проверить и заменить термопредохранитель.

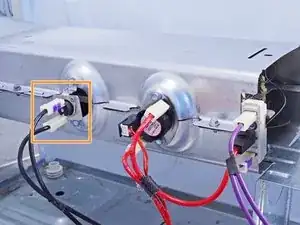

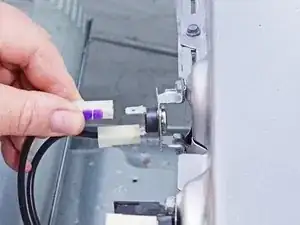

Вытяните два наконечника-лопатки термопредохранителя прямо из их разъёмов, чтобы отключить их.

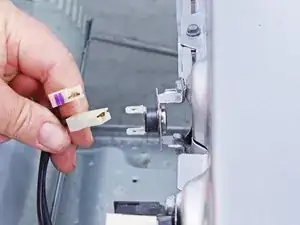

Держитесь за наконечники, а не за провода при отсоединении.

Если проверять термопредохранитель не требуется, пропустите этот шаг.

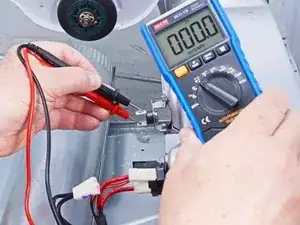

Для этого шага потребуется мультиметр. Если вы не знакомы с его использованием, здесь есть руководство, которое поможет вам.

С отключённым термопредохранителем можно проверить его на целостность цепи. При комнатной температуре он должен показывать целостность (менее 1 Ω).

Если прибор показывает OL или любое значение выше 1 Ω, замените его.

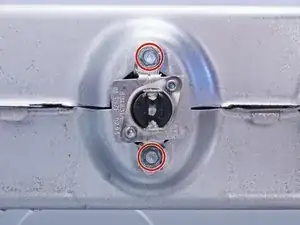

Снимите листовые винты, фиксирующие термопредохранитель.

Обратите внимание на ориентацию детали — возможно, её следует устанавливать в одном направлении.

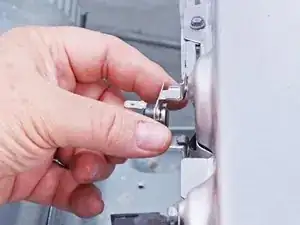

Снимите деталь, поддев и сняв её с корпуса нагревателя.
