Замена материнской платы Ecovacs DEEBOT D35

Бытовая техника

Данное руководство можно использовать для замены материнской платы DEEBOT D35. Материнская плата D35 отвечает за управление движением робота-уборщика по полу. При отсоединении проводов и материнской платы D35, а также при сборке необходимо проявлять особую осторожность.

Шаг 1

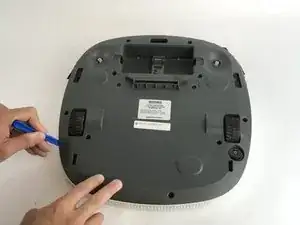

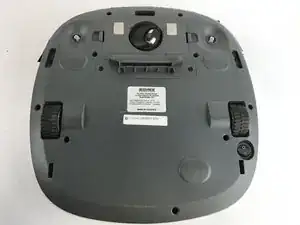

Переверните D35 на спину.

Шаг 2

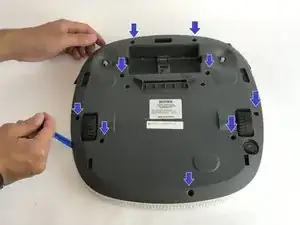

Уберите 9 винтов с помощью отвертки PH2 на нижней стороне D35. Винты следующие:

7 винтов по 14 мм

2 винта по 10 мм

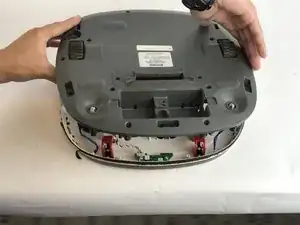

Шаг 3

Используйте лопатку или пластиковый инструмент для открытия, чтобы отделить заднюю часть Deebot.

Шаг 4

Осторожно снимите заднюю крышку с корпуса Deebot.

Шаг 5

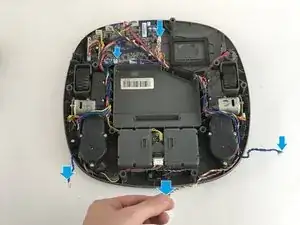

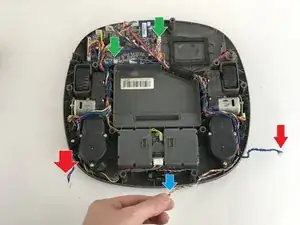

Существует 5 кабелей, которые необходимо аккуратно отсоединить перед тем, как полностью снять заднюю крышку:

5 кабелей — два синего цвета на передней левой и правой стороне (расположены рядом с датчиком). Указаны красными стрелками.

Многоцветная лента в центре спереди. Указана синей стрелкой.

Два (черный и красный) двухконтактных адаптера, подключенных к материнской плате. Указаны зелёной стрелкой.

Шаг 6

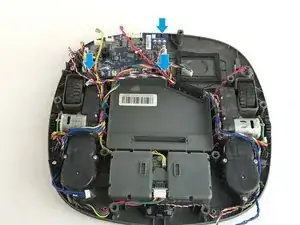

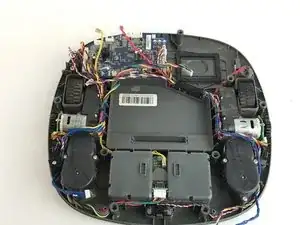

Найдите 3 винта на материнской плате:

2 винта по 14 мм

1 винт по 10 мм

Шаг 7

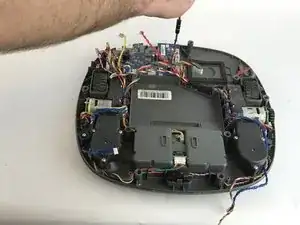

Уберите винты с материнской платы с помощью отвертки PH2. Винты следующие:

2 винта по 14 мм

1 винт по 10 мм

Шаг 8

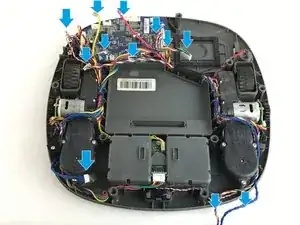

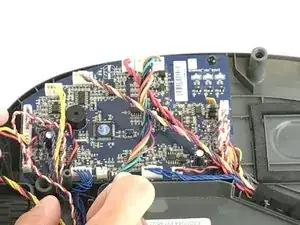

Найдите и отсоедините 12Bundles кабелей, подключенных к материнской плате.

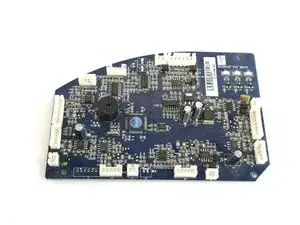

Шаг 9

<

Перевод руководства с ifixit.com
