Aiper Seagull Pro: Замена подшипника кнопки
Руководство по замене подшипника кнопки на беспроводном робот-пылесосе для бассейна Aiper Seagull Pro.
Рассмотрите замену, если кнопка заедает или её трудно поворачивать.
В большинстве случаев заменять шариковый подшипник не требуется — достаточно его очистить и нанести немного металлической смазки.
В более новых версиях Aiper Seagull Pro эта проблема устранена за счёт использования пластикового шарикового подшипника вместо металлического. В старых версиях проблема обычно возникала из‑за ржавчины.
Шаг 1

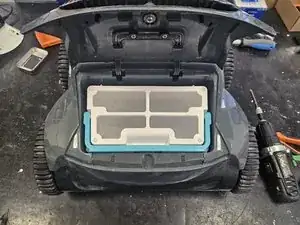

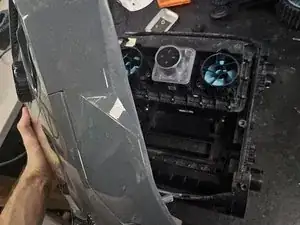

Начните с извлечения мусорного контейнера из робота.
Шаг 2

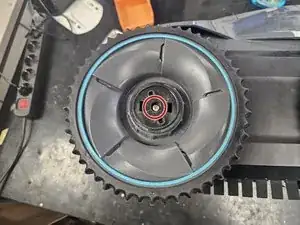

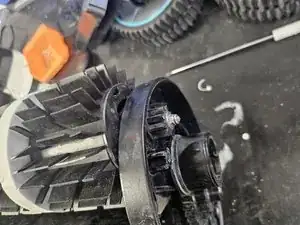

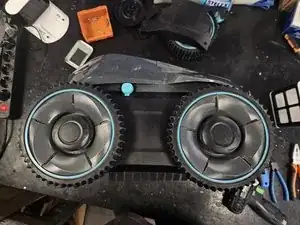

Положите устройство на бок, затем снимите чёрную пластиковую заглушку с колёс.
Это обычно можно сделать вручную, но для дополнительного рычага можно использовать плоскую отвёртку.
После снятия заглушки открутите винт.
Затем снимите колёса.
Шаг 3

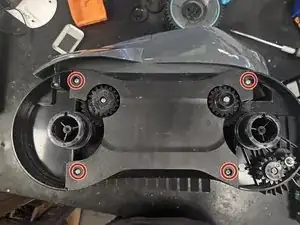

Снимите винты, затем снимите пластиковую крышку.

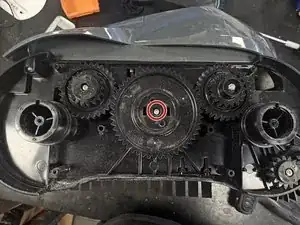

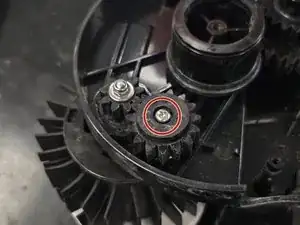

Открутите винт посередине шестерни, затем снимите шестерню.
Шаг 4

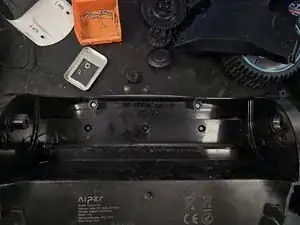

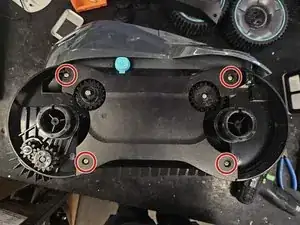

Отверните винты, скрепляющие шасси.

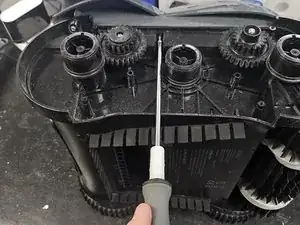

Рекомендую длинную PH2‑отвёртку для этой операции.
Шаг 5

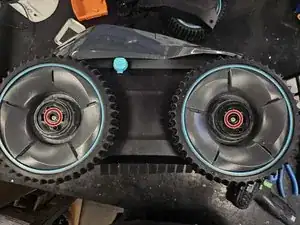

Переверните устройство и снимите колёса.
Затем открутите винты боковой крышки.
Шаг 6

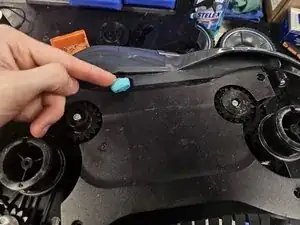

Обязательно откройте крышку зарядного порта, чтобы она не мешала снятию боковой крышки.
Снимите боковую крышку и среднюю шестерню.
Снимите 2 винта, скрепляющие шасси.
Шаг 7

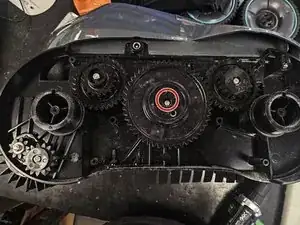

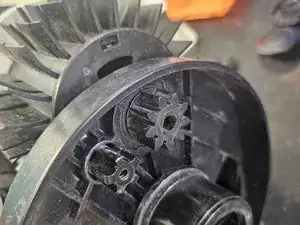

Открутите винт, фиксирующий боковую шестерню.
Используйте рычаг, чтобы снять шестерню. Она часто застревает из‑за отложений извести.
Переверните устройство на спинку.
Шаг 8
Используйте два ключа на 7 мм, чтобы ослабить болты на стержне, проходящем через передние щётки.

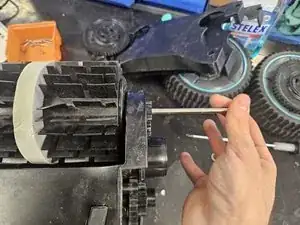

Снимите стержень.
Не потеряйте шайбы. По одной с каждой стороны.
На той стороне, где Вы сняли другую шестерню, снимите теперь уже податливую шестерню.
Шаг 9
Снимите щётки, приподняв их с одной стороны, затем сняв с оси.
Если это слишком сложно или щётки прижаты из‑за износа, снимите 2 шестерни с другой стороны — щётки должны легко слететь.
Открутите 2 винта, которые были закрыты щётками.
Снимите верхнюю половину шасси.
Шаг 10

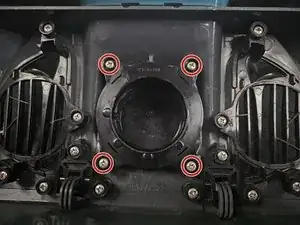

Открутите 4 винта, затем снимите узел кнопки.

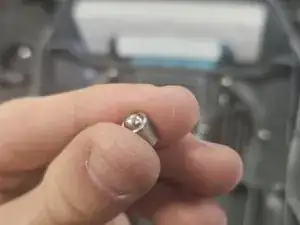

Снимите шариковый подшипник.
Тщательно очистите его или замените новым.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
