Замена кофейного диспенсера в моделях Jura Impressa C E F

Инструкции подходят для большинства моделей Jura и похожих, например AEG и Krups.

Отключите питание!

Снимите резервуар для воды.

На задней стороне препятствием являются четыре винта с «овальной головкой», похожие на заклёпки. Их можно вынуть специальной битой для овальной головки. Такие биты продаются в наборах инструментов, а также у некоторых поставщиков Jura или в интернете. Производитель не хочет, чтобы мы лезли в свои аппараты!

С помощью биты для овальной головки можно выкрутить эти винты. Если у вас её нет, аккуратно можно использовать плоскогубцы. Рекомендуется затем заменить эти винты на обычные.

Вы даже можете изготовить собственный специальный инструмент

Под обоими верхними крышками находятся по два винта Torx T15. Удалите их. Теперь снимите всю верхнюю крышку. Иногда она заедает, и требуется приложить немного силы.

Боковые крышки нужно сдвинуть назад примерно на 1 см. Иногда их трудно сдвинуть. При необходимости вставьте пластиковый инструмент для вскрытия в щель между боковыми крышками и передней панелью. Заднюю крышку можно снять легко.

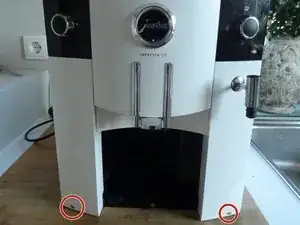

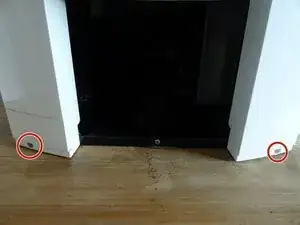

Открутите два винта Torx T10 внизу передней панели.

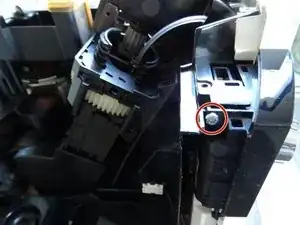

Открутите винт Torx T15 с правой стороны.

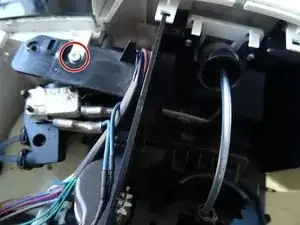

Также выньте винт Torx T15 с левой стороны.

Передняя крышка всё ещё закреплена внизу двумя байонетными фиксаторами. Поднимите устройство немного вверх, освободите фиксаторы и снимите переднюю крышку.

Вставьте перевод здесь

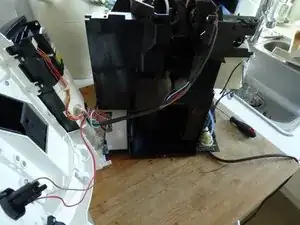

Передняя часть ещё соединена с остальной машиной проводкой и паровым шлангом. Чтобы снять паровой шланг, просто снимите хомут со шланга. В зависимости от ремонта кабель может остаться подключённым или быть отсоединён от передней панели через разъём.

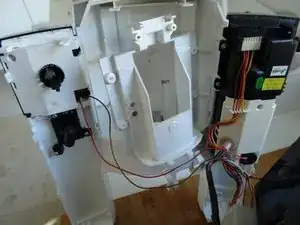

Откройте переднюю крышку максимально в стороны.

Ослабьте хомут на паровом шланге и снимите шланг.

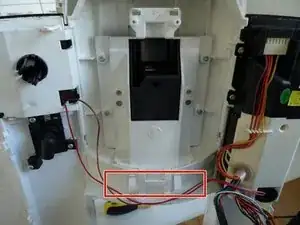

Снимите толстый кабель с зажимов на передней крышке.

Выньте четыре винта Torx T10, которые крепят кофейный носик к корпусу.

Если это ещё не сделано, снимите воронку входа. Она крепится двумя винтами Torx T10. (На этом изображении она уже снята)

Это магниты, удерживающие две металлические скользящие пластины на месте. Не потеряйте их.

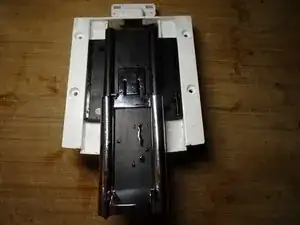

С небольшим усилием снимите держатель с кофейного носика.

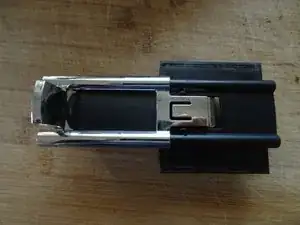

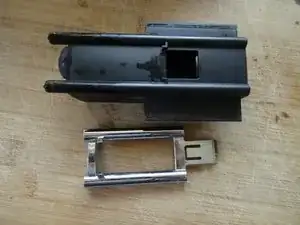

На кофейный носик прикреплена декоративная панель. Сдвиньте её с носика по защёлке.

Внутри носика всё ещё находится распределительная форсунка. Снимите её, отодвинув защёлку сверху.

Тщательно очистите кофейный носик или замените его при необходимости.

Рекомендации по сборке:

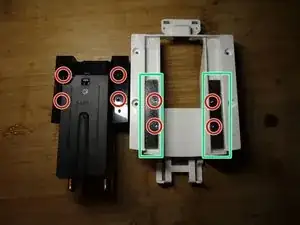

Кофейный носик может перемещаться вверх и вниз, но должен также фиксироваться в любом положении. В качестве тормоза две скользящие пластины удерживаются магнитами на задней стороне кронштейна. Будьте осторожны, чтобы не потерять эти магниты.

На задней стороне кофейного носика есть четыре выступа. Вставьте их в соответствующие отверстия в скользящих пластинах. Установка держателя и кофейного носика одновременно немного сложна.

Проверьте, можно ли перемещать носик с небольшим сопротивлением и удерживается ли он в любом положении.
