Ремонт сенсорной панели микроволновой печи GE Profile

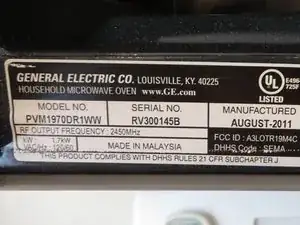

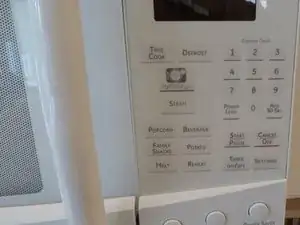

На этих фотографиях изображён передний вид микроволновой печи и подробный номер модели. Многие микроволновые печи GE имеют схожий способ разборки.

Первым шагом является удаление двух винтов с крестообразным шлицем, расположенных на верхней панели микроволновки. Эти винты крепят крышку вытяжного вентилятора.

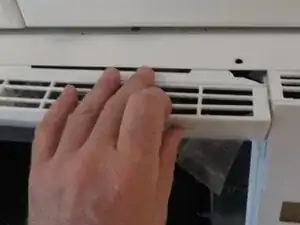

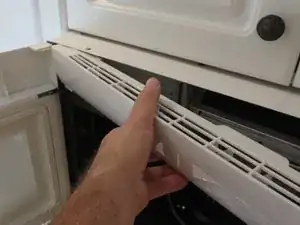

Чтобы снять крышку вытяжного вентилятора, сначала потяните её с правой стороны, пока она не займёт положение, показанное на фото. Затем потяните крышку вправо (чтобы выдвинуть её, не задевая дверцу микроволновки).

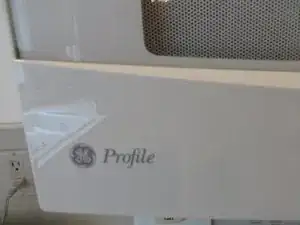

На одном из фото видно, что я сломал пластиковую защёлку, в которую вкручивается винт с правой стороны. Будьте аккуратнее, чем я. Сейчас я использую прозрачную ленту, чтобы зафиксировать её.

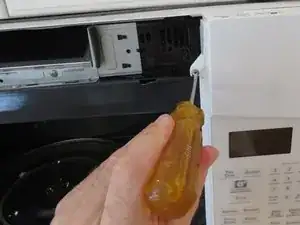

Снимите винт с крестообразным шлицем, который стал доступен после снятия крышки вентиляции. Этот винт крепит сенсорную панель и платы.

После удаления этого винта сборка сенсорной панели остаётся на месте. Смотрите следующий шаг.

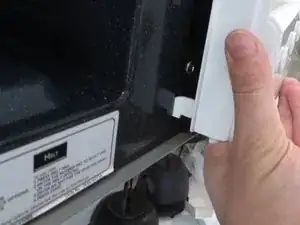

Сборка сенсорной панели удерживается двумя тонкими пластиковыми защёлками, в которых есть выемки для фиксации. ОСТОРОЖНО нажмите вверх на сборку сенсорной панели, чтобы вывести выемки из металлических пазов. Затем медленно потяните её наружу.

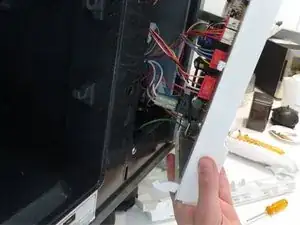

Внутри множество проводов, которые не позволяют сильно отодвинуть панель. Именно в этот момент легко сломать тонкие пластиковые защёлки. Сенсорная панель будет висеть на проводах, и защёлки могут сломаться, если вес панели будет на них давить. Лучше выполнять работу вдвоём. Но один человек тоже справится, если будет действовать аккуратно.

На первом фото — крупный план жгутов проводов. Здесь много проводов. Сначала казалось, что будет сложно, но на самом деле компания GE выполнила работу хорошо. Каждый жгут имеет уникальный размер или форму, поэтому подключить провода обратно несложно.

Прежде чем понял, что сборка не вызовет проблем, я нарисовал схему цветов и количества разъёмов на всякий случай. Но во второй раз, когда я делал ремонт, она мне уже не понадобилась.

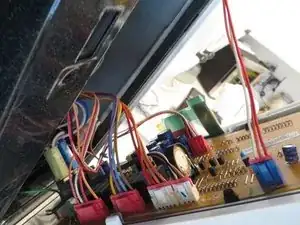

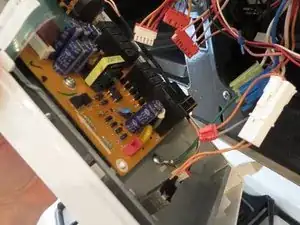

На втором и третьем фото — крупные планы нижней части платы. Важно: здесь снова понадобится отвёртка. Все жгуты проводов можно отсоединить, слегка сжав и потянув. Однако зелёный провод заземления прикручен винтом.

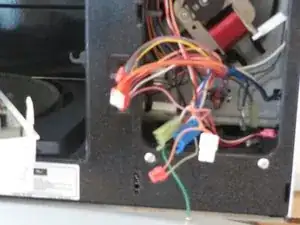

На фото показано, что остаётся после отсоединения всех проводов. Не прикасайтесь! Внутри находятся конденсаторы высокого напряжения. Не прикасайтесь к ним.

Плата крепится тремя винтами с крестообразным шлицем, показанными здесь, а также металлической скобой.
