Разборка Toastmaster W252C
Toastmaster W252C — старинная вафельница, снятая с производства десятилетия назад и заменённая более современными и сложными моделями. Давайте исследуем и разберём эту реликвию прошлого.
Для успешной разборки устройства используйте маленькую плоскую отвёртку и лопаточку для поддевания. Убедитесь, что устройство отключено от сети и полностью остыло перед началом работы. Кроме этого, опасных компонентов или специальных инструментов не требуется.
Шаг 1

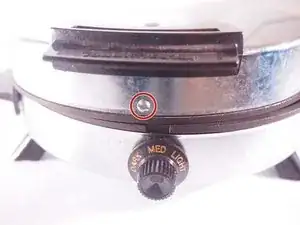

Удалите 10 мм плоский винт с верхней половины устройства.
Шаг 2

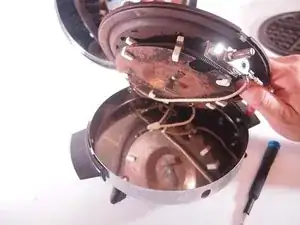

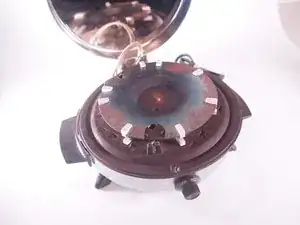

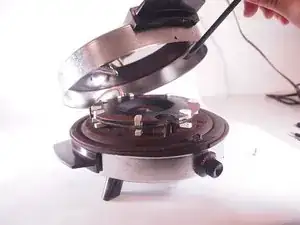

Используйте лопаточку, чтобы отжать верхний металлический кожух от нагревательного элемента и полностью открыть его.
Шаг 3

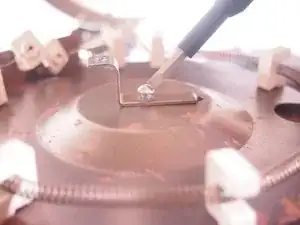

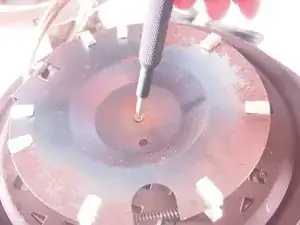

Удалите 10 мм плоский винт, крепящий металлическую пластину к поверхности для приготовления.
Отделите металлическую пластину от поверхности для приготовления.
Шаг 4

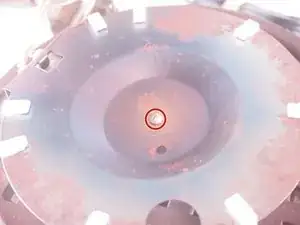

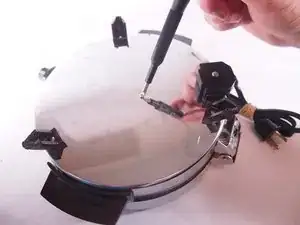

Переверните вафельницу и удалите 10 мм плоский винт с нижней поверхности.
Шаг 5

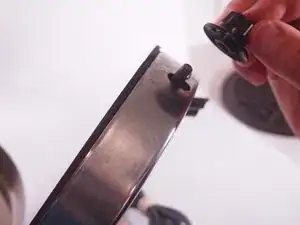

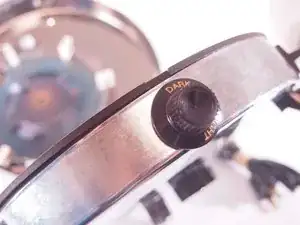

Снимите регулятор температуры, потянув его руками от передней части нижней половины.
Снимите нижнюю поверхность для приготовления с металлического корпуса.
Шаг 6
Удалите 10 мм плоский винт с внутренней стороны нижней половины.

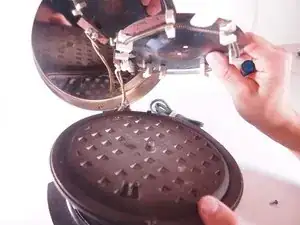

Отделите металлическую пластину от поверхности для приготовления.
Шаг 7

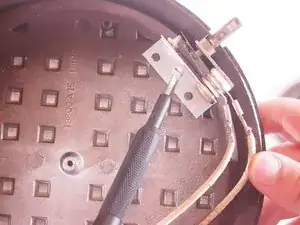

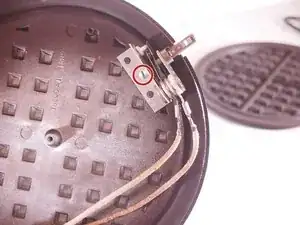

Отвинтите 22,5 мм плоский винт и снимите выключатель с нижней поверхности для приготовления.
Шаг 8

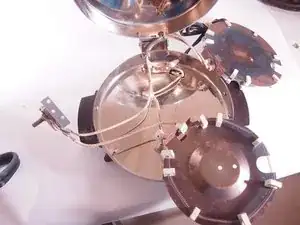

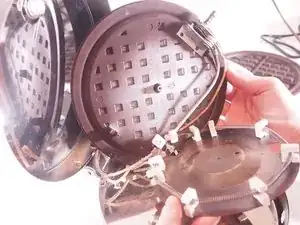

Теперь вы можете отделить все компоненты от нижней половины вафельницы.
Шаг 9

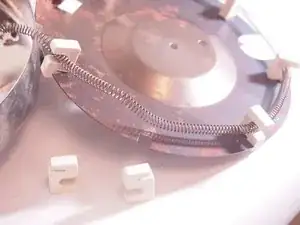

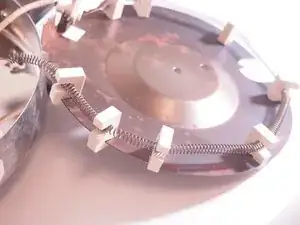

Снимите пластиковые зажимы, удерживающие резистор, просто поддев их так, чтобы они выпали из петли.
Шаг 10
Toastmaster W252C имеет показатель ремонтопригодности 6 из 10 (10 — наиболее просто ремонтировать)
Разборка устройства проста. Для откручивания всех винтов требуется только одна плоская отвёртка.
Разборка прямолинейная. Скрытых винтов или клея нет.
Поскольку W252C очень старый, запчастей в сети мало или вообще нет, если только вы не купите другую W252C и не разберёте её, что сводит на нет цель ремонта.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
