Kenwood Chef: Замена планетарного набора SER1018

Снимите кнопку

Снимите белый кожух

Отверните шестигранную гайку

Снимите солнечную шестерню, вытянув её прямо вперед.

Отверните Torx-винты, крепящие нижнюю часть корпуса к машине

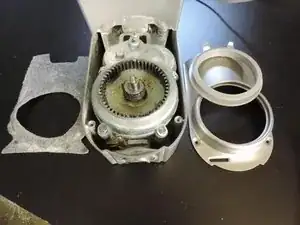

Снимите нижнюю часть машины

Упругий уплотнитель можно снять для очистки

Снимите войлочную прокладку

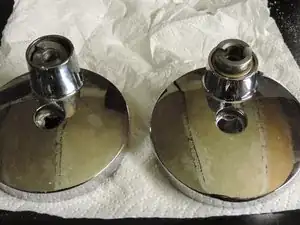

Отверните винты по каждой стороне круглых дисков, чтобы снять пластиковые круговые диски

Диски и винты различаются, обязательно отметьте, где они были

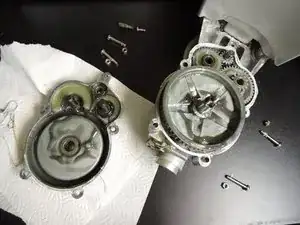

Отверните три Torx-винта

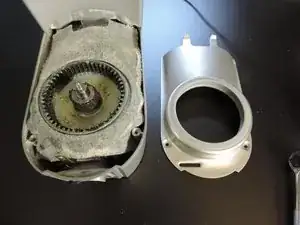

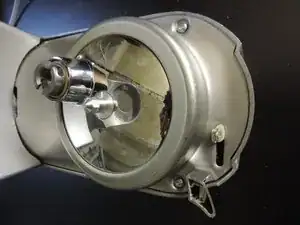

Поднимите крышку корпуса вверх и выньте её из машины.

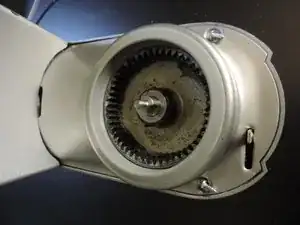

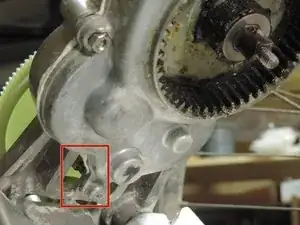

Обратите внимание на совмещение белого амортизатора и его положение при снятии корпуса. (красная метка)

Если пластиковое приводное колесо уже снято, переход к следующему шагу не обязателен

По словам "Jens", просто поверните пластиковое приводное колесо в противоположном направлении часов, удерживая корпус, чтобы снять его. "Julien" нашёл видео на YouTube, показывающее процедуру. Начинается с 7:25. Большое спасибо Jens и Julien.

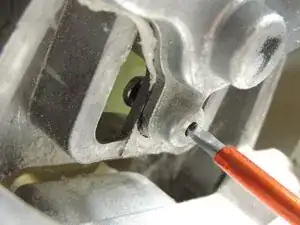

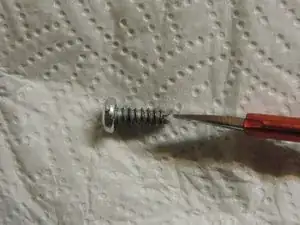

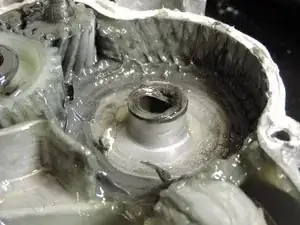

Очень трудно открутить скрытый Tx20-винт под пластиковым приводным колесом. Берегитесь металлических заусенцев, за которые может зацепиться палец.

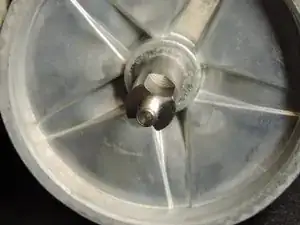

Мне не удалось снять приводное колесо с оси

Кто готов рискнуть, может просверлить отверстие в колесе. У меня не хватило смелости.

Я изготовил специальный инструмент —> См. далее.

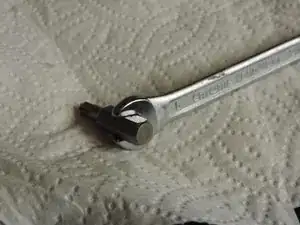

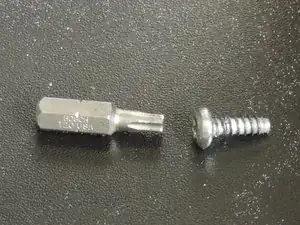

Я модифицировал рожковый ключ для установки биты Tx20

В пазе выполнен пропил для облегчения последующей установки винта

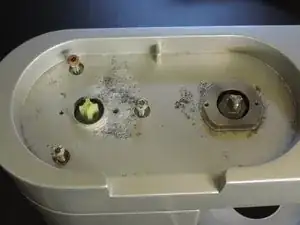

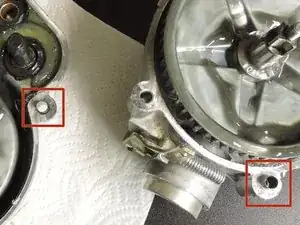

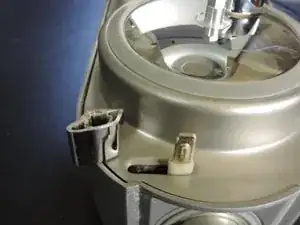

Снимите направляющие (красная метка). Их можно установить обратно после закрытия корпуса

Снимите уплотнитель. Я заменил его силиконом, похожим на тот, что используют в ванной.

Старая имеет крестовую форму.

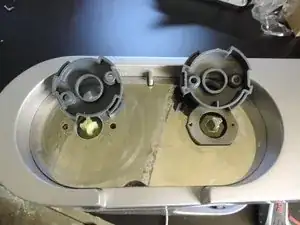

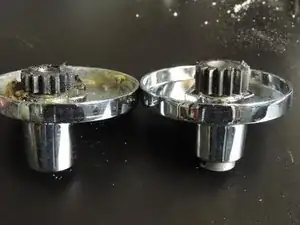

Новая имеет байонетный посадочный выступ. Венчик и насадка остаются в тех же положениях относительно чаши.

Ширина зубчатого колеса, по-видимому, не отличается.

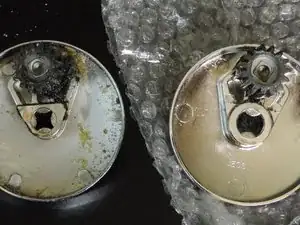

Старая имеет крестовой рисунок

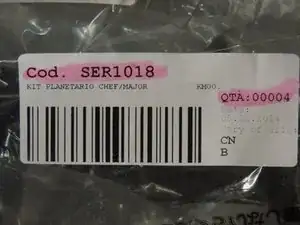

Код SER1018: пластиковый пакет с тремя запасными деталями

Этикетка планетарного механизма

Шестигранная гайка: этикетка и цена

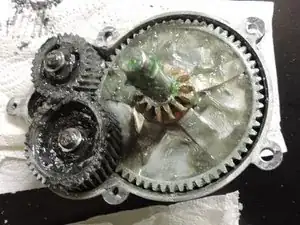

Установите каждую шестерню на ось

Убедитесь, что зубья шестерен совпадают!

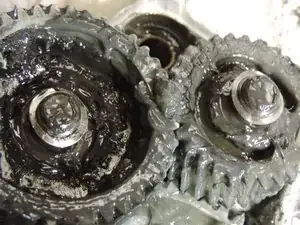

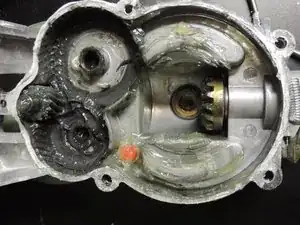

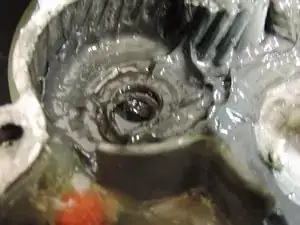

В корпусе много смазки. Размажьте смазку по поверхностям, где она необходима.

Поставьте уплотнитель обратно. См. шаг 8.

Установите машину с рычагом в горизонтальное положение. Вал упадёт, если рычаг поднимать.

Осторожно совместите и сдвиньте две части друг к другу.

Винты были ослаблены при разборке. Я зафиксировал их каплей фиксатора резьбы.

Вставьте направляющие в исходные положения

Вкрутите обратно скрытый винт

Затяните специальным инструментом из шага 7
