Kenwood Chef: Замена планетарной шестерни SER1018

Снимите кнопку

Снимите белую резиновую втулку

Ослабьте 6-гранную гайку

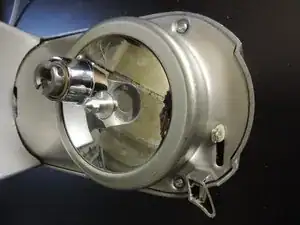

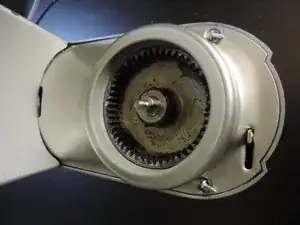

Вытащите планетарную шестерню по прямой

Ослабьте винты Torx, крепящие дно корпуса

Снимите нижнюю часть корпуса

Резиновый уплотнитель можно снять для очистки

Снимите фетровую прокладку

Удалите винты с крестовым шлицем, чтобы снять обе пластиковые детали

Пластиковые детали различаются

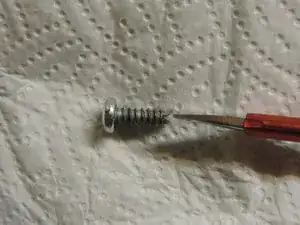

Винты — дюймовые, не метрические

Снимите три винта Torx

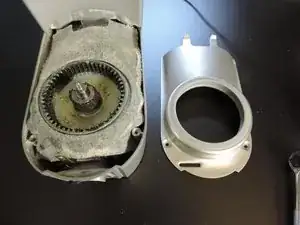

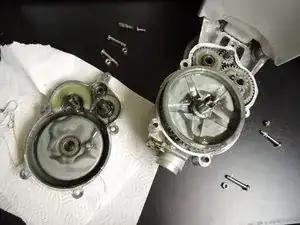

Снимите крышку корпуса

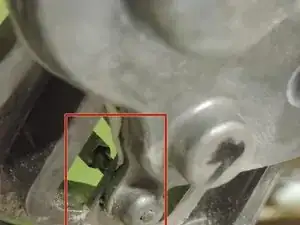

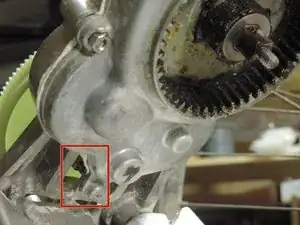

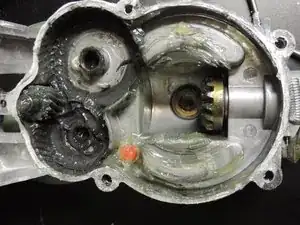

Обратите внимание на белый резиновый буфер (красный квадрат)

По данным https://www.ifixit.com/User/1765524/jens, пластиковое ведущее колесо можно открутить против часовой стрелки. Для этого редуктор должен быть зафиксирован. https://www.ifixit.com/User/730246/Julie... нашла видео на YouTube, документирующее этот процесс. Начинается с 7:25. Большое спасибо Jens и Julien.

Если пластиковое ведущее колесо было снято на предыдущем шаге, следующий шаг можно пропустить.

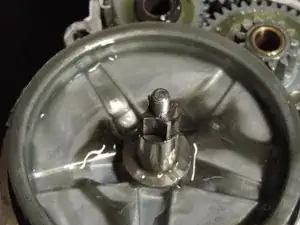

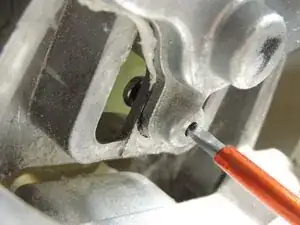

Ослабить винт Tx20, скрытый пластиковым ведущим колесом, сложно

Мне не удалось снять пластиковое ведущее колесо

Если хотите рискнуть, можно просверлить отверстие в пластиковом ведущем колесе. Однако у меня не хватило смелости это сделать.

Я изготовил специальный инструмент — см. следующий шаг

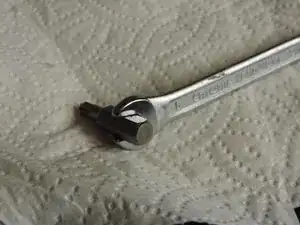

Я обработал рожковый ключ 6 мм под форму биты Tx20

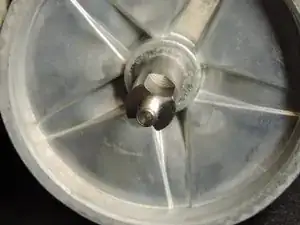

В винте сделан прорез для облегчения повторной сборки

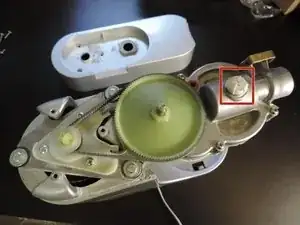

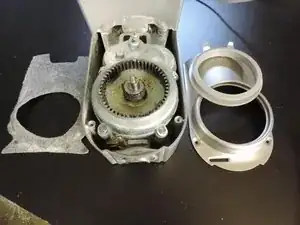

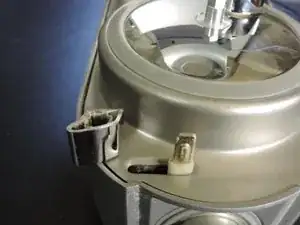

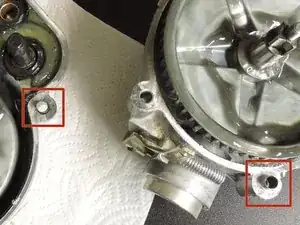

Снимите направляющие (отмечены красным). Их можно использовать после закрытия корпуса.

Снимите уплотнение. Было заменено силиконовым герметиком.

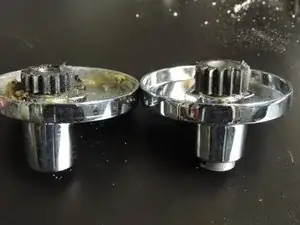

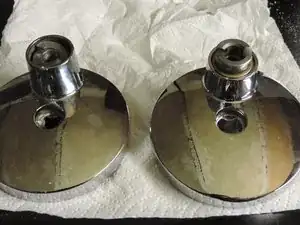

Тот, у которого крестовая передача, — старый

Новый имеет байонетную фиксацию. Однако венчики и крюки для теста стоят в тех же позициях, напротив миски для смешивания.

Различие в толщине шестерни, по-видимому, не влияет на работу.

Тот, у которого крестовая передача, — старый

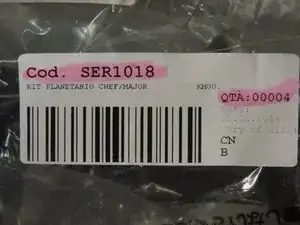

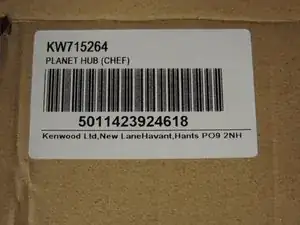

Код SER1018: этикетка на пластиковом пакете с тремя запасными деталями

Этикетка планетарной шестерни

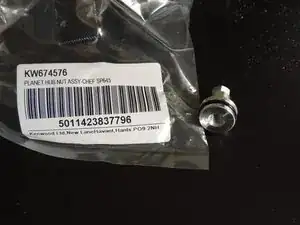

6-гранная гайка: этикетка и деталь

Наденьте каждую шестерню на её ось

Осторожно со втулками

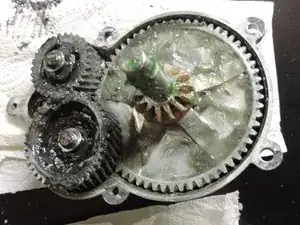

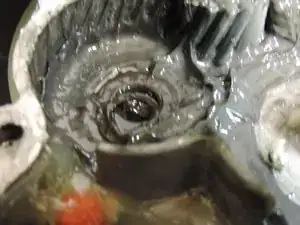

В корпусе много смазки. Смажьте все детали для хорошей смазки.

Замените уплотнение. См. шаг 8.

Установите машину вертикально на ножки и опустите рычаг в горизонтальное положение. При поднятом рычаге вал выпадает из медленного привода.

Осторожно соедините детали вместе.

При разборке винты были ослаблены. Поэтому их закрепили каплей фиксатора резьбы.

Вставьте направляющие на правильные места

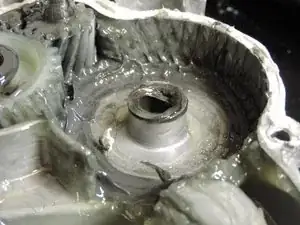

Вставьте скрытый винт

Затяните специальным инструментом из шага 7
