Замена ведущей шестерни привода Kenwood Chef
Шаг 1
Подготовьте инструменты.
Шаг 2

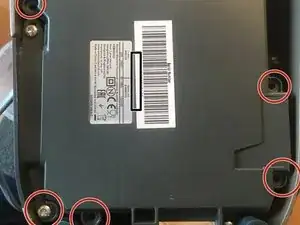

Снимите пять винтов Torx T20 снизу и приподнимите нижнюю крышку.
Шаг 3

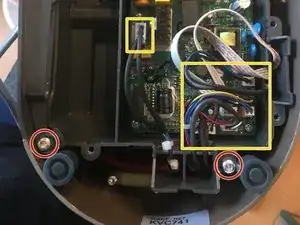

Отсоедините девять кабелей.

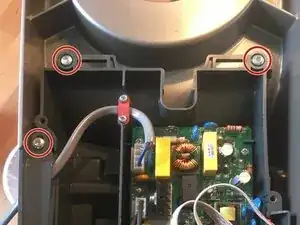

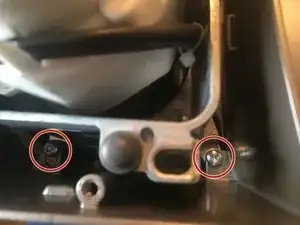

Снимите все винты с электронного блока.
Снимите электронный блок.
Шаг 4

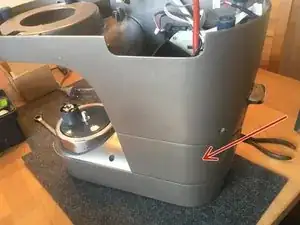

Наклоните головку машины.

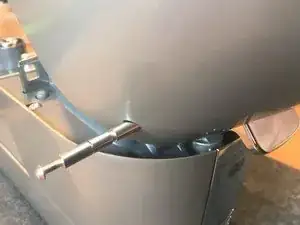

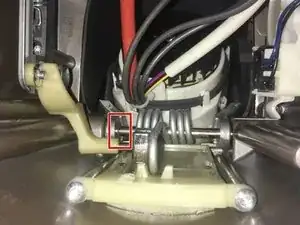

Снимите стопорную шайбу с оси шарнира.
Снимите ось и основание машины.
Шаг 5

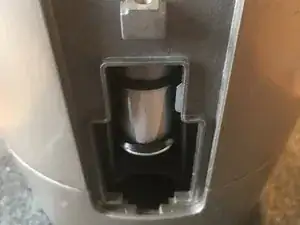

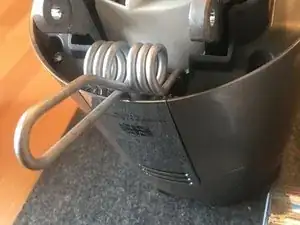

Вытащите пружину.

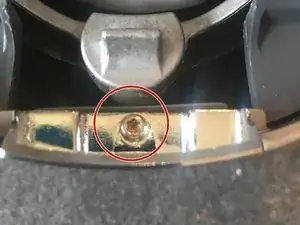

Снимите винт.
Снимите декоративную пластину.
Шаг 6
Снимите четыре винта Torx T20.
Снимите крышку.
Шаг 7

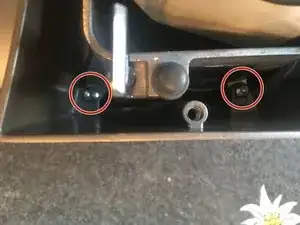

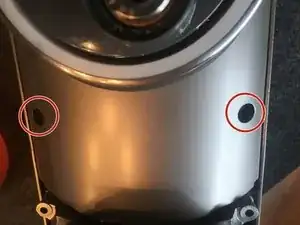

Снимите два винта Torx T20.
Снимите верхнюю крышку. Примечание: кабель, соединяющий верхнюю крышку и нижний корпус, очень короткий.

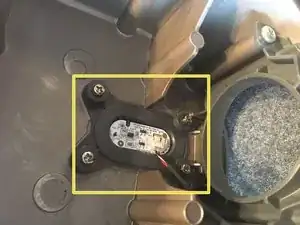

Снимите винты блока «Свет вкл/выкл» и отделите его от верхней крышки.
Шаг 8

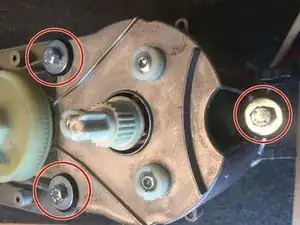

Снимите три винта Torx T20 и шайбы.
Снимите крышку.
Шаг 9
Снимите три винта Torx T20 и пластиковые шайбы.
Шаг 10

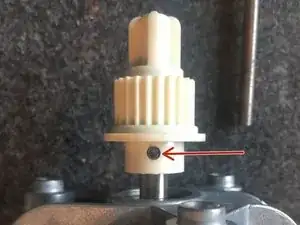

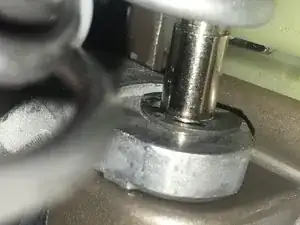

Используя керн и молоток, выбейте палец. (Примечание: поддерживайте шестерню с противоположной стороны, чтобы защитить вал мотора от повреждений).

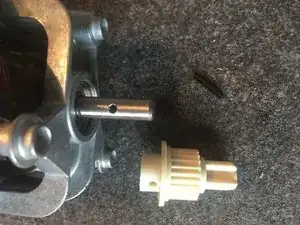

Шестерня свободна.

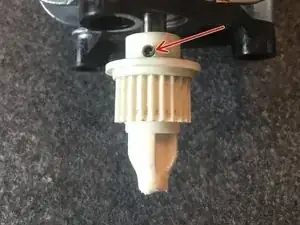

При установке пальца поддерживайте шестерню с противоположной стороны, чтобы защитить вал мотора от повреждений.
Заключение
Для сборки устройства выполните перечисленные шаги в обратном порядке.
Перевод руководства с ifixit.com
