Разборка Cuisinart WMR-CA(CR)

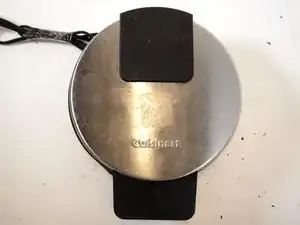

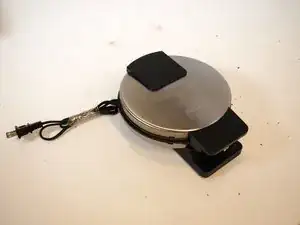

Cuisinart WMR-CR(CA) полностью собран. Это начальное положение.

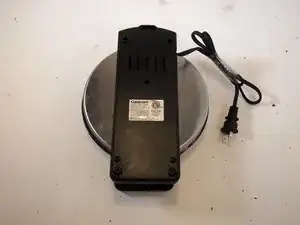

Переверните вафельницу так, чтобы её дно было обращено вверх.

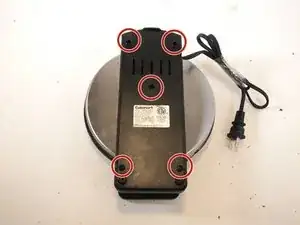

На пластиковой крышке находятся пять чёрных винтов 10 мм. Удалите эти винты, чтобы открыть центральный проводной узел.

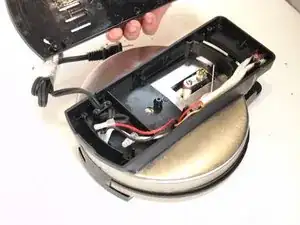

Снимите пластиковую крышку, чтобы обнажить центральный проводной узел на дне вафельницы.

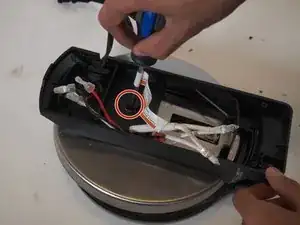

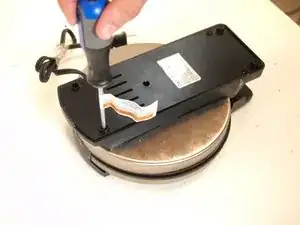

Удалите центральный серый винт 10 мм, как показано, чтобы отсоединить узел и рамку из нержавеющей стали от нижнего нагревательного элемента.

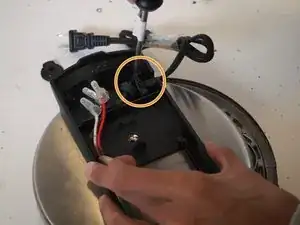

Дополнительно удалите два чёрных винта 10 мм, фиксирующих сетевой шнур переменного тока.

Крышка может быть жирной!

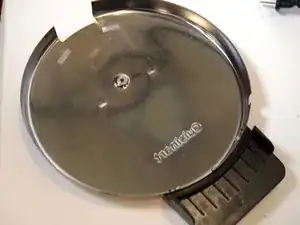

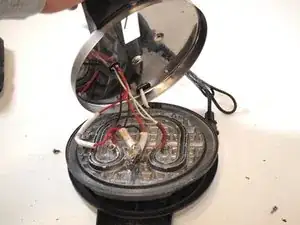

Поднимите рамку из нержавеющей стали на нижней стороне.

Рамка легко снимается. Не должно быть сопротивления.

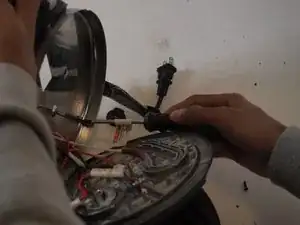

Удалите два серых винта 9 мм, которые закрепляют пластиковый узел к рамке, как показано.

Это может быть непросто, так как элемент и нагревательная плита мешают. Нажимайте их как можно сильнее вниз. Петля не сломается.

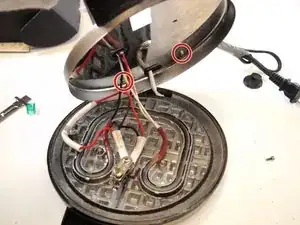

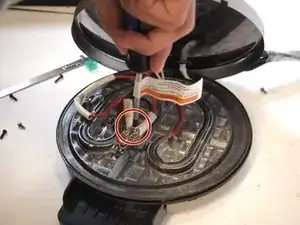

Удалите серый винт 25 мм с регулятора термостата.

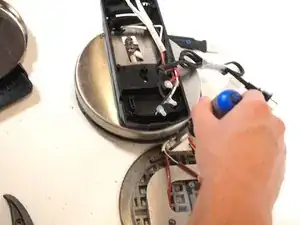

Дополнительно удалите серый винт 9 мм, фиксирующий красный провод, как показано.

Поздравляем — нижняя часть Вашей Cuisinart WMR-CA(CR) полностью разобрана.

Переверните устройство на верхнюю сторону.

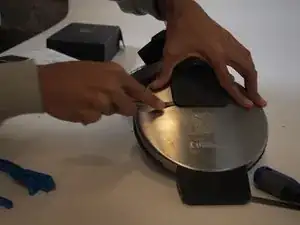

Используйте металлическую лопатку, ломик или другой тонкий съемник, чтобы ослабить пластиковой крышку на верхней стороне.

После ослабления потяните вниз и вверх, чтобы снять крышку и обнажить винт рамки верхней стороны.

Для снятия этой крышки может потребоваться значительная сила, если под ней много липкого жира. Просто тяните вниз и вверх, пока она не снимется. Она не сломается.

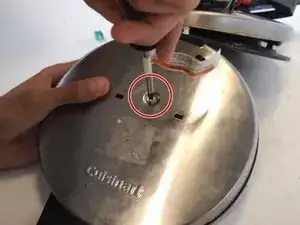

Удалите серый винт 9 мм, удерживающий рамочную пластину верхней стороны.

После удаления этого винта рамочная пластина должна легко снятьcя без сопротивления.

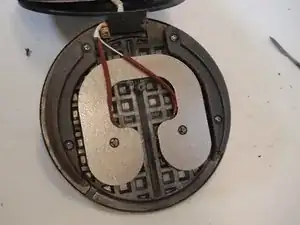

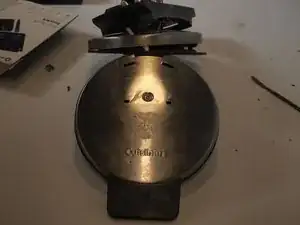

Это обнажает нагревательный элемент и плиту верхней стороны.

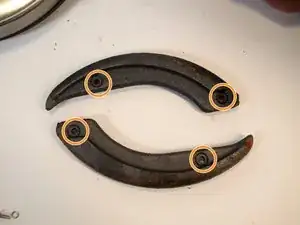

Удалите четыре серых винта 9 мм, крепящие прижимающие пластины верхней стороны.

Да, винтов четыре.

Прижимающие пластины похожи на полумесяцеобразные блоки из железа. Присутствуют только на верхней стороне.

Удалите последний серый винт 9 мм, крепящий прижим верхней стороны к прижиму нижней стороны.

Поздравляем! Вы полностью разобрали Cuisinart WMR-CA(CR)

Устройство работает так, что источник переменного напряжения подаёт питание в цепь для нагрева, чтобы выпечь вафельное тесто.

Когда питание включено, элемент постоянно нагревается, так как цепь замкнута.

Две лампы, одна за зелёной пластиковой вставкой и одна за красной, подключены к регулятору термостата. Красный означает «готово к выпечке», а зелёный означает «готово к употреблению». Когда поверхность доходит до заданной температуры, загорается красная лампа, указывая «готово к выпечке».

В зависимости от желаемого уровня подрумянивания, задаваемого пользователем (1–5), будет определяться момент переключения лампы с красной на зелёную с помощью регулятора термостата.

Тесто охлаждает рабочую поверхность, что из-за изменения температуры приводит к переключению лампы с зелёной на красную. После того как тесто готовится некоторое время и термостат фиксирует определённую температуру в зависимости от уровня подрумянивания, индикатор загорится зелёным.

Чтобы предотвратить перегрев и повреждение вафельницы между выпечками, термостат периодически прерывает питание нагревательных элементов, поддерживая температуру немного ниже выбранного уровня подрумянивания. Это предотвращает повреждения и поддерживает красную лампу включённой, пока вафля не готовится.

Регулирующий термостат устроен так, что две маленькие пластины соприкасаются. Пока они соприкасаются, термостат замкнут, загорается красная лампа. Уровень подрумянивания задаёт расстояние между этими пластинами, уменьшая или увеличивая время и изменение температуры, необходимое для их раздвигания и размыкания контакта — что указывает на зелёный свет.
