Разборка вафельницы Brentwood Animal Shape TS-253
Это руководство показывает, как полностью разобрать вафельницу Brentwood Animal Shape TS-253. Перед началом разборки убедитесь, что вилка устройства не подключена к сети, чтобы избежать поражения электрическим током во время разборки. Обратите внимание, что элементы тепловой защиты нельзя восстановить после разрыва/повреждения, а устройство требует наличия этого элемента, поэтому аккуратно обращайтесь с ними при разборке. Для разборки вафельницы Brentwood Animal Shape TS-253 вам понадобится крестовая отвертка Phillips #1. Вам может потребоваться разборка устройства в случае таких проблем, как неправильный нагрев (слишком сильный или недостаточный), неравномерное приготовление, светодиоды, которые не включаются или работают неправильно, либо плавление или перегрев пластиковой оболочки.
Шаг 1

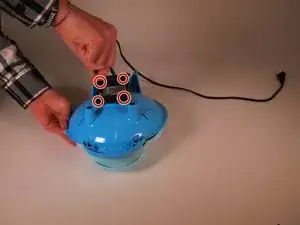

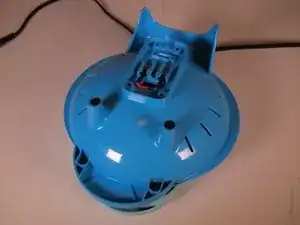

Поверните вафельницу так, чтобы нижняя часть была обращена к вам.

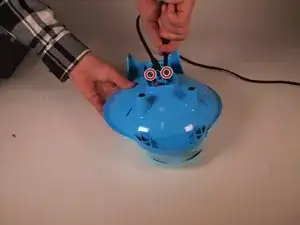

Удалите четыре угловых винта 10 мм, крепящих пластиковую крышку, с помощью крестовой отвертки Phillips #1.
Снимите пластиковую крышку.
Шаг 2

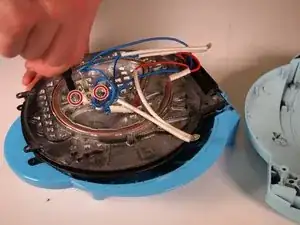

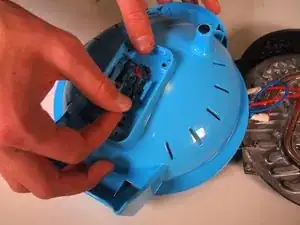

Удалите два винта 5 мм, удерживающие красные и синие проводники платы, с помощью крестовой отвертки Phillips #1.
Шаг 3
Элемент тепловой защиты на этом изображении не показан.

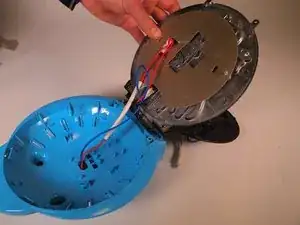

Откройте вафельницу.

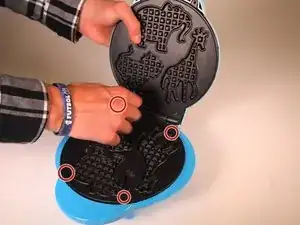

Удалите четыре винта 10 мм, скрепляющие пресс-элементы и пластик в углах, с помощью крестовой отвертки Phillips #1.
Шаг 4
Пластиковая накладка не должна полностью сниматься и будет зафиксирована проводами. Для наглядности мы отрезали протектор — НЕ делайте этого при разборке; не полностью удаляйте элементы тепловой защиты, ограничьтесь откручиванием соединительных винтов и будьте осторожны, чтобы не повредить элемент тепловой защиты.

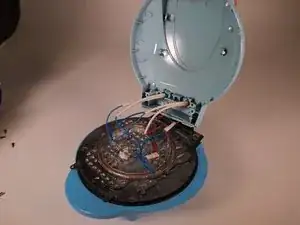

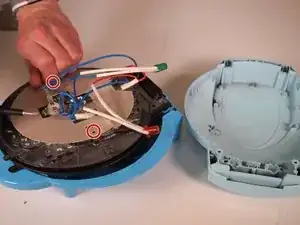

Отсоедините защитный тепловой протектор, расположенный на верхней стороне верхнего элемента, удалив два винта 5 мм с помощью крестовой отвертки Phillips #1.
Шаг 5
Снимите крышки светодиодов красного и зелёного цветов, аккуратно потянув их с концов проводов.
Изображение отсутствует
Шаг 6

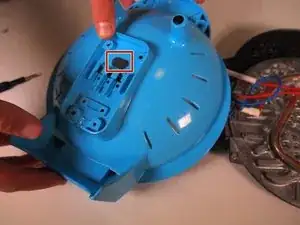

Отсоедините термостат, расположенный на верхней половине устройства, удалив два винта 10 мм с помощью крестовой отвертки Phillips #1.
Шаг 7
Повторите Шаг 3 для нижнего пресса.
Откройте вафельницу.

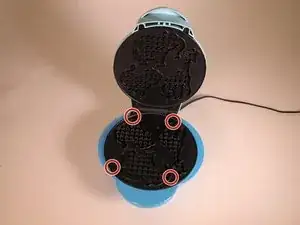

Удалите четыре винта 10 мм в углах пресса с помощью крестовой отвертки Phillips #1.
Шаг 8
Снова на следующих фотографиях элементы безопасности могут не отображаться, так как мы полностью их сняли.
НЕ обрезайте элемент тепловой защиты; после удаления его нельзя восстановить.
Отсоедините защитный тепловой протектор, расположенный на нижней стороне нижнего элемента, удалив два винта 5 мм с помощью крестовой отвертки Phillips #1.
Шаг 9
Выведите провода из нижней пластиковой крышки, аккуратно протянув их через отверстие в пластике к их соединениям с прессами.
Снимите нижнюю пластиковую крышку.
Шаг 10

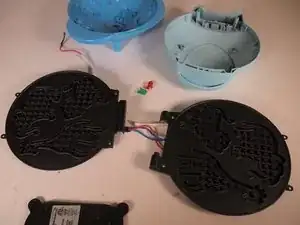

Окончательно разобранный прибор!
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Следите за тем, чтобы не рвать и не ломать элементы тепловой защиты — после повреждения или полного удаления их нельзя восстановить.
