Ремонт инвертора микроволновой печи Siemens HTHB86P — замена IGBT

Разберите микроволновку до тех пор, пока не получите открытый доступ к её задней части.

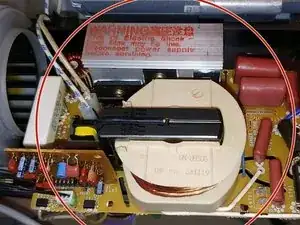

На фотографии показана задняя часть микроволновки, инвертор обведён красным...

...а магнетрон обведён зелёным.

Высокое напряжение может оставаться в микроволновке в течение довольно длительного времени после её отключения от сети.

Открутите плату инвертора (ту, что с радиатором), чтобы получить доступ к IGBT.

На этой плате находятся два IGBT (изолированно-воротные биполярные транзистора), которые чаще всего выходят из строя. Эти электронные компоненты переключают высокие напряжения и большие токи с высокой частотой, поэтому подвержены износу. IGBT крепятся к массивному радиатору болтами.

На фотографии показана плата инвертора с радиатором.

На радиатор прикреплены 3 компонента: выпрямительный мост слева, IGBT GT60N321 в середине и другой тип IGBT (GT30J322) справа (не виден на фото).

Измерение мультиметром в режиме «диод» показало, что левый IGBT (GT60N321) действительно вышел из строя: между коллектором и эмиттером было мало сопротивления.

Чтобы убедиться, что это не побочный эффект окружающей электроники, я выпаял выводы IGBT с платы с помощью присоски для припоя и затем измерил снова. IGBT оказался неисправен.

Теперь неисправный IGBT нужно было удалить, но трансформатор на плате мешал работать отвёрткой. Трансформатор был припаян в нескольких точках, и его разборка казалась довольно трудоёмкой.

Поэтому я выбрал более удобный путь: кусачками я немного отпилил часть пластика трансформатора, после чего смог добраться до винта IGBT маленькой плоской отвёрткой.

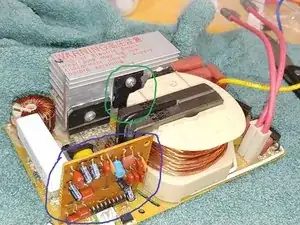

В зелёном круге — неисправный компонент и частично откушенный пластик.

В синем «круге» — плата микроконтроллера, которая управляет остальной электроникой на плате.

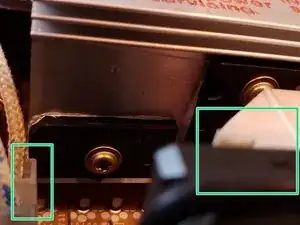

На втором снимке показан крупный план результата этой спорной операции.

При такого рода ремонте рекомендуется при возможности заменить все изнашиваемые электронные компоненты. Речь о выпрямительном мосте, обоих IGBT и двух высоковольтных диодах.

Компоненты можно приобрести на AliExpress по очень низким ценам. Однако ремонт требовался срочно, поэтому я заказал только IGBT в голландском интернет-магазине (MartoParts). Я был приятно удивлён низкой стоимости доставки и быстрой доставкой.

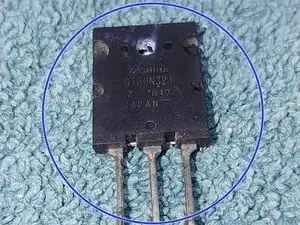

На фото показан неисправный IGBT, внешних повреждений не видно.

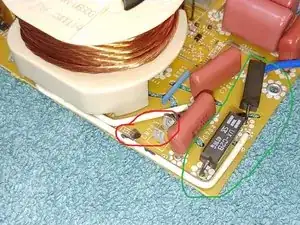

На втором фото показаны два высоковольтных диода, обведённые зелёным,

и метки маркером, выполненные мной, обведённые красным.

Я привык помечать как разъём, так и печатную плату перед отключением разъёма, чтобы при сборке было ясно, как всё было собрано изначально.

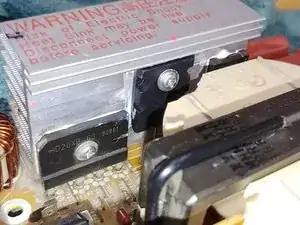

Я получил IGBT, нанес термопасту на радиатор, аккуратно закрепил IGBT винтами и припаял выводы к плате.

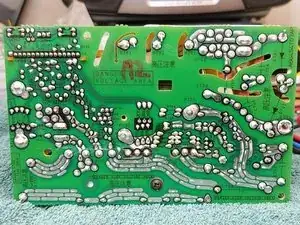

Затем, на всякий случай, так как на стороне пайки платы, похоже, была какая-то плёнка, я нанес прозрачный лак для ногтей поверх контактов, чтобы предотвратить пробои (влага, высокие напряжения).
