Замена передачи Kenwood Chef SER1018

Рукоятку можно снять потянув

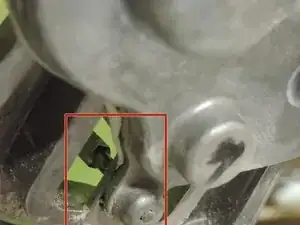

Осторожно с белым резиновым элементом

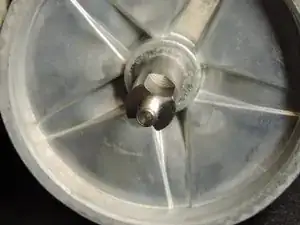

Ослабьте шестигранную гайку

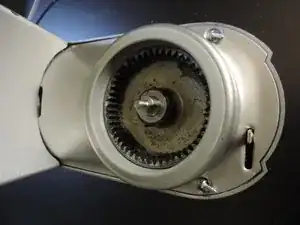

Потяните «планетарный фланец» прямо наружу

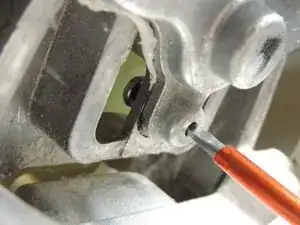

Ослабьте винты Torx, удерживающие нижний корпус

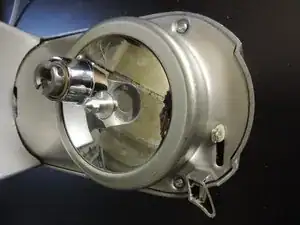

Снимите нижний корпус

Резиновый элемент можно снять для очистки

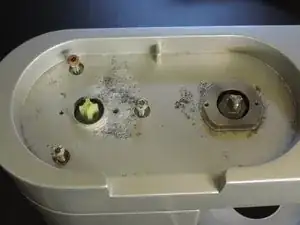

Уберите ворс и пыль

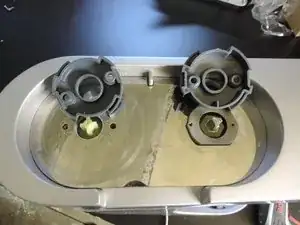

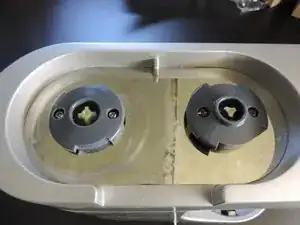

Открутите, чтобы снять пластиковые детали

Детали разные

Винты не имеют метрической резьбы

Открутите 3 винта Torx

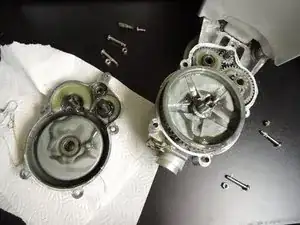

Снимите верхний корпус

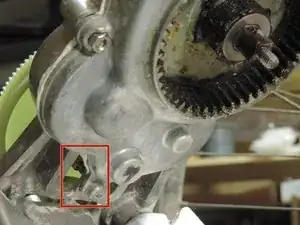

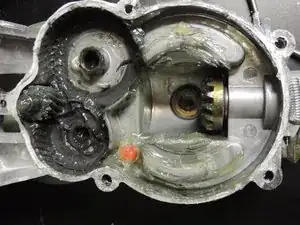

Осторожно с белым резиновым элементом, отмеченным красным квадратом

По словам Jens, пластиковое колесо можно снять, повернув его против часовой стрелки, когда шестерня зафиксирована. Julien нашёл видео на YouTube с демонстрацией. Начало с 7:25. Спасибо Jens и Julien.

Нет необходимости использовать самодельный инструмент, если пластиковое колесо уже снято на предыдущем шаге

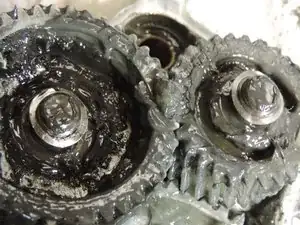

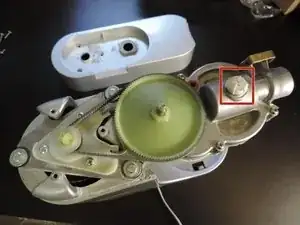

Сложная часть — открутить винт Tx20, расположенный под пластиковым колесом

Мне не удалось снять пластиковое колесо с вала

Если хотите рискнуть, можно просверлить отверстие в пластике для доступа

Я использовал самодельный инструмент —> смотрите следующий шаг

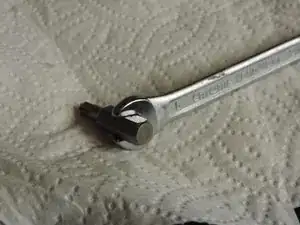

Я расточил гаечный ключ 6 мм под биту Tx20

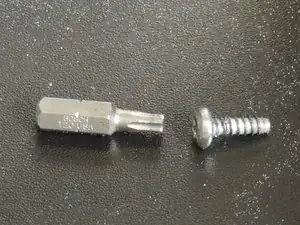

После снятия я пропилил винт для облегчения установки

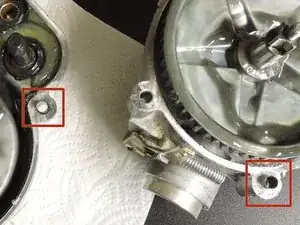

Осторожно с направляющими (красные метки). Их можно сдвинуть после закрытия коробки передач

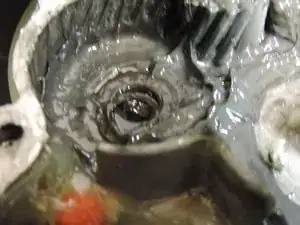

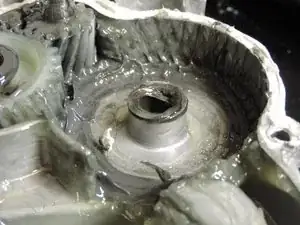

Снимите уплотнение. Для повторного уплотнения я использовал герметик, обычно применяемый в ванных комнатах.

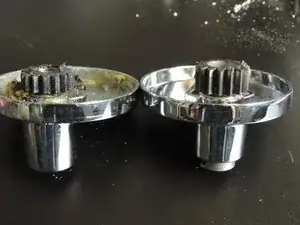

Тот, что с крестом, — старый

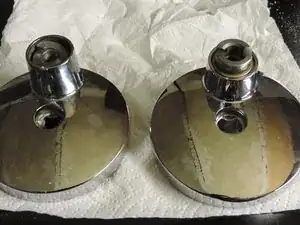

Байонет выглядит иначе, но инструмент подходит как прежде. Позиция венчика и миксера относительно чаши остаётся прежней

Изменение толщины зубчатого колеса, по-видимому, не критично

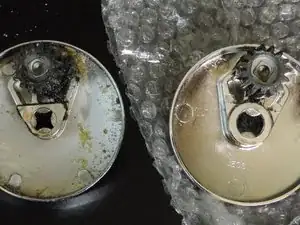

Тот, что с крестом, — старый

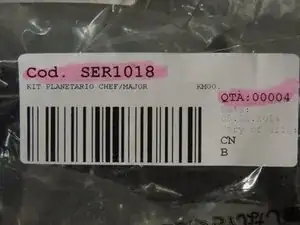

Код SER1018: маркировка пакета с тремя частями

Маркировка «планетарного фланца»

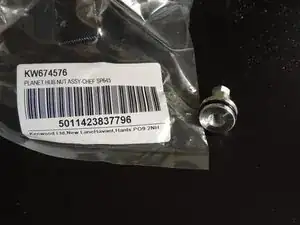

Маркировка и деталь, обозначенная «гайка планетарного фланца»

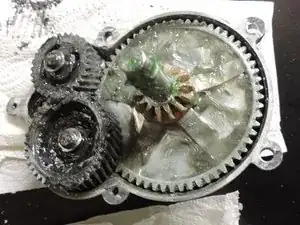

Установите каждое зубчатое колесо на его ось

Осторожно с двумя шайбами

На деталях много смазки. Нанесите её на части, которые требуют смазки.

Нанесите герметик на корпус (см. шаг 8)

Поставьте машину в вертикальное положение в обычной рабочей позе с опущенным рычагом. Передняя ось выпадет, если рычаг поднят.

Осторожно совместите нижнюю и верхнюю части

Поскольку винты были ослаблены при разборке, я нанёс каплю фиксирующего состава перед установкой.

Установите направляющие на правильные места

Вставьте скрытый винт

Затяните с помощью самодельного инструмента из шага 7
