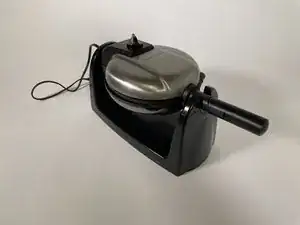

Разборка Hamilton Beach 26030

Переверните устройство так, чтобы его нижняя сторона была обращена вверх.

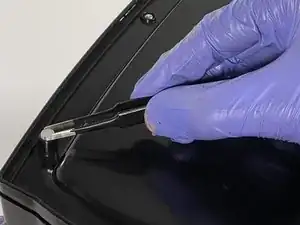

Пинцетом снимите четыре резиновые ножки в каждом углу основания.

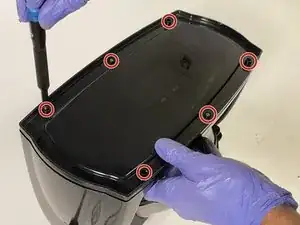

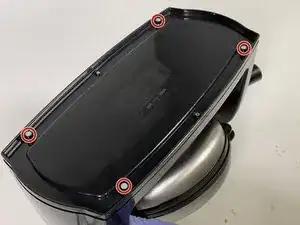

Отверткой Phillips #2 отвинтите шесть винтов 11.7 мм и снимите пластиковую крышку.

Той же отверткой отвинтите четыре винта 11.5 мм, крепящие кронштейны ручки к пластиковому основанию. (По два с каждой стороны.)

Переверните устройство снова.

Снимите пластиковый кронштейн, фиксирующий сборку сетевого шнура к основанию.

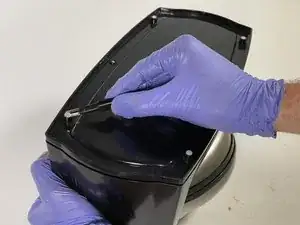

Осторожно отожмите конец ручки устройства из его пластикового кронштейна.

Сборка устройства теперь свободна от пластикового основания.

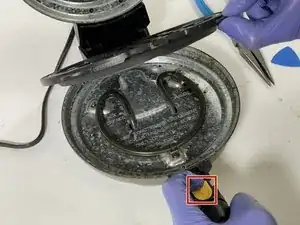

Активируйте оба жёлтых замка, чтобы снять решётчатые пластины с устройства.

Первый замок — кнопочного типа.

Второй — механизм слайд-отпирания.

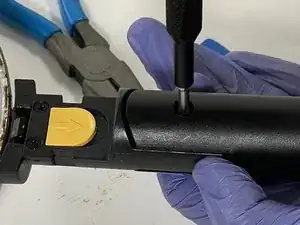

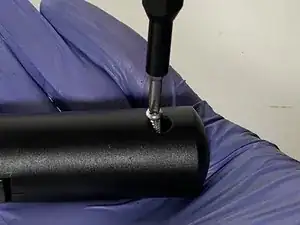

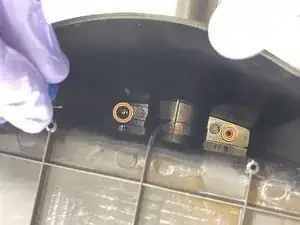

Отверткой Phillips #2 отвинтите один винт 13.7 мм, фиксирующий шарнир, и один винт 19.8 мм, фиксирующий две половины корпуса ручки.

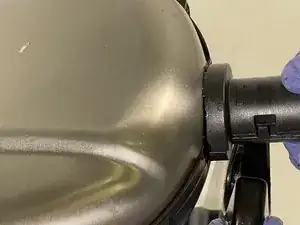

После снятия винтов разъедините обе половины ручки и отделите их от замкового узла.

Теперь начнём разделение нижней и верхней панелей.

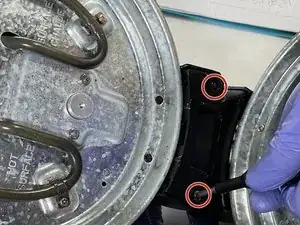

Отверткой Phillips #2 отвинтите два винта 15.8 мм на крышке первой шарнирной сборки.

Аккуратно разъединяйте две половины устройства. Следите за кабелями, проходящими между сторонами.

Отверткой Phillips #2 отвинтите два винта 15.8 мм на второй крышке шарнира/крышке кабеля.

Теперь снимем сборку крышки нагревательного элемента с замком с кнопкой.

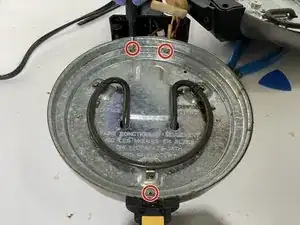

Отверткой Phillips #2 отвинтите три винта 9.6 мм.

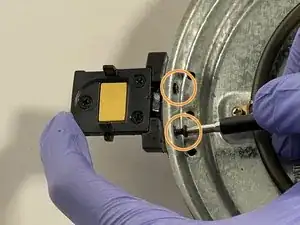

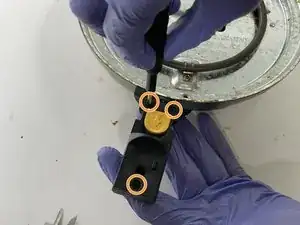

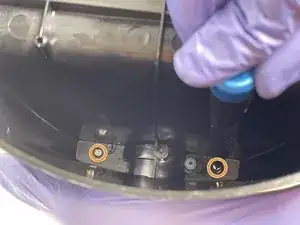

Той же отверткой Phillips #2 отвинтите два винта 7.7 мм, фиксирующие замок к пластинам.

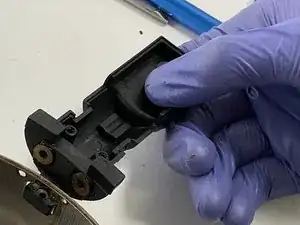

Снимите замок.

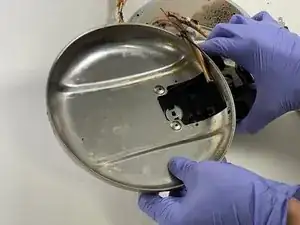

Снимите сборку крышки нагревательного элемента.

Теперь снимем сборку крышки нагревательного элемента с замком с тянущимся фиксатором.

Отверткой Phillips #2 отвинтите два винта 11.7 мм и один винт 7.7 мм.

Отверткой Phillips #2 отвинтите два винта 7.7 мм и один винт 9.6 мм, чтобы отделить замковый узел.

Снимите сборку крышки нагревательного элемента.

Для первой половины:

Снимите одиночную лампу.

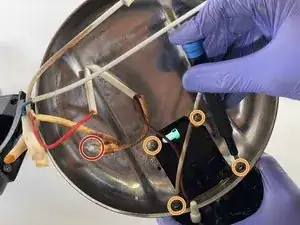

Отверткой Phillips #2 отвинтите четыре винта 10.1 мм и снимите деталь крышки с одиночной лампой.

Протяните кабели через отверстие.

Для второй половины:

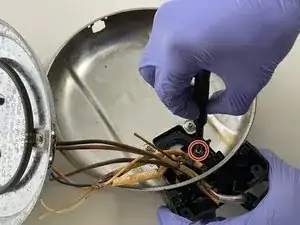

Отверткой Phillips #2 отвинтите один винт 7.5 мм, чтобы снять два светодиода.

Отвертите четыре винта 10.1 мм Phillips #2, крепящие узел ручки управления к устройству.

Снимите узел ручки управления.

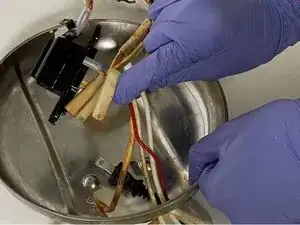

Убедитесь, что все разъёмы отключены, и протяните кабели через зазор.

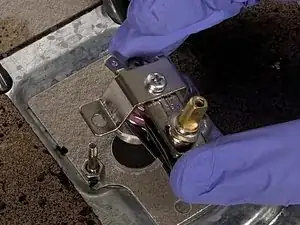

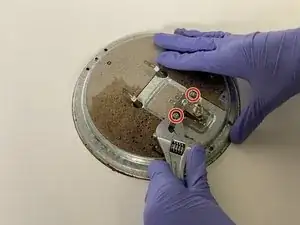

Снимите два болта, удерживающие термостат.

Снимите две открытые пружины.

Снимите термостат.

Вы успешно разобрали устройство.

Устройство функционирует на основе термостата, который имеет три рабочих положения и положение «выключено».

Когда регулятор установлен в одно из включённых положений, два нагревательных элемента включаются параллельно.

Красный светодиод указывает, что устройство подаёт питание, в то время как оба зелёных светодиода (по одному на каждую половину для удобства) указывают, когда устройство достаточно нагрето для заливки теста.
