Разборка Black and Decker G48TD
Полное название устройства: Black and Decker 3-в-1 Гриль — Сковородка — Вафельница
Название модели: G48TD
Этот гид предназначен для разборки устройства до его основных компонентов.
Предупреждения по технике безопасности:
- Не работать с устройством, пока оно подключено к источнику питания
- Будьте осторожны при сгибании острых металлических язычков
Для выполнения этого руководства специальных навыков не требуется
Шаг 1

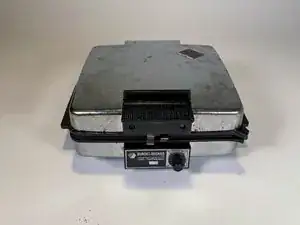

Откройте гриль.

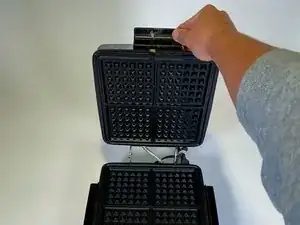

Шаг 2

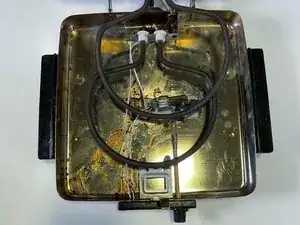

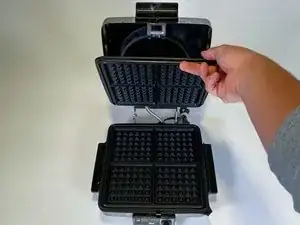

Снимите верхнюю и нижнюю жарочные поверхности.

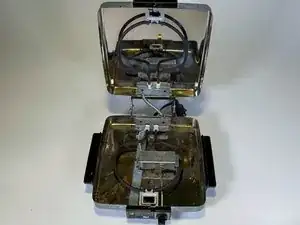

Шаг 3

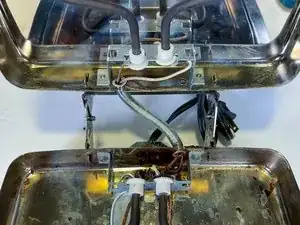

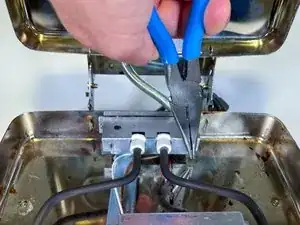

Используйте крупные тонкогубцы, чтобы провернуть металлические язычки, удерживающие пластину с контактами нижнего нагревательного элемента, и снимите эту пластину.

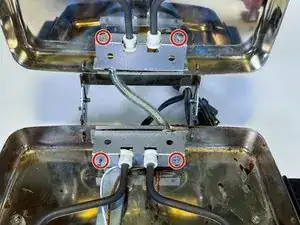

Шаг 4

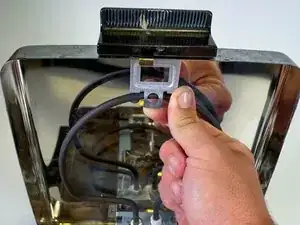

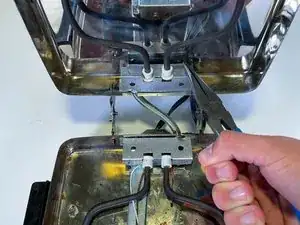

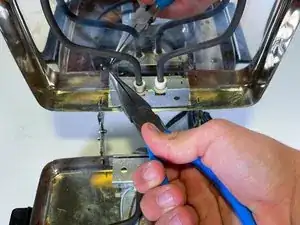

Используйте крупные тонкогубцы, чтобы провернуть металлические язычки, удерживающие пластины с контактами верхнего нагревательного элемента, и снимите эти пластины.

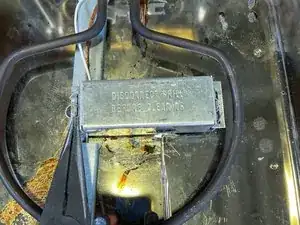

Шаг 5

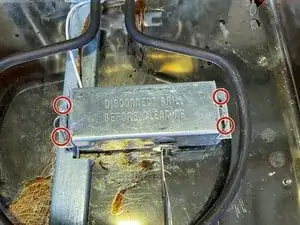

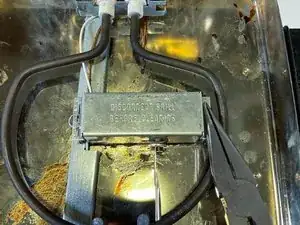

Используйте плоскогубцы, чтобы повернуть металлические язычки, удерживающие корпус термостата.
Шаг 6

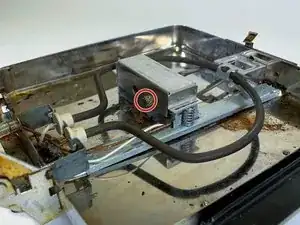

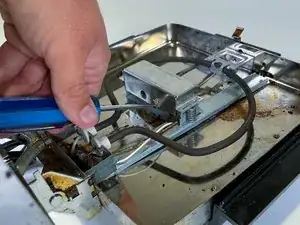

Используйте плоскую отвертку 4 мм, чтобы выкрутить винт 11,4 мм на задней части корпуса термостата.
Шаг 7

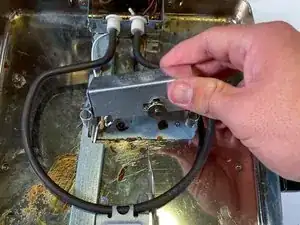

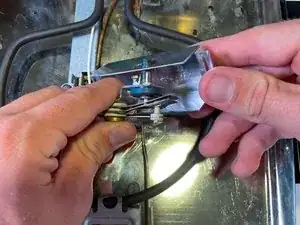

Поднимите корпус термостата и отсоедините его от рычага регулировки температуры, затем снимите шайбы на конце рычага регулировки температуры.

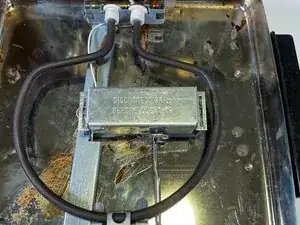

Шаг 8

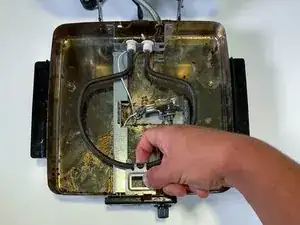

Снимите корпус термостата.

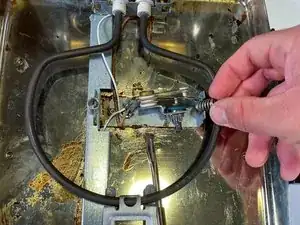

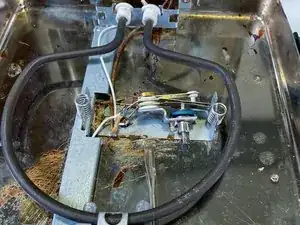

Шаг 9

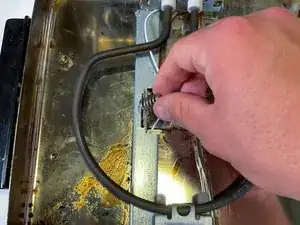

Снимите пружины корпуса термостата.
Шаг 10

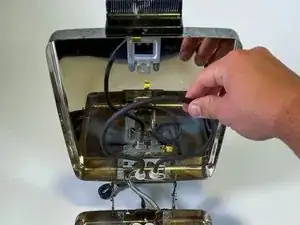

Подогните скобы, удерживающие нагревательные элементы.
Шаг 11

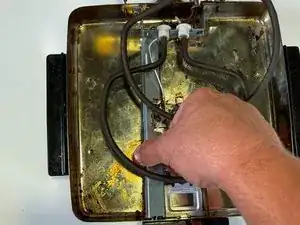

Снимите нагревательные элементы из их корпусов (нижний элемент нельзя полностью извлечь, так как он спаян с кусочком металла).
Шаг 12

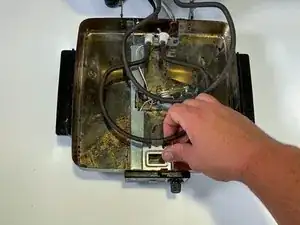

Отсоедините корпус от проводки вдоль нижней части гриля.

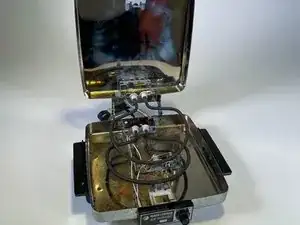

Шаг 13
Устройство полностью разобрано!
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
