Замена кнопки питания пульта управления DJI Phantom 4 Advanced
DJI Phantom 4 — это дрон, используемый для фотосъёмки и видеосъёмки. В этом руководстве показано, как заменить кнопку питания на продвинутом пульте управления. Убедитесь, что пульт питания выключен на протяжении всего процесса. Наконец, следите за всеми винтами и тремя разными размерами.
Шаг 1
Удалите четыре винта отверткой Torx T8, чтобы получить доступ к задней плате.
Шаг 2
Удалите три винта с помощью крестовой отвертки Phillips #00.
Шаг 3
Пинцетом аккуратно отсоедините большую ленточную клемму платы.
Используйте руки, чтобы снять два маленьких защёлкивающихся разъёма. Тяните из розетки в горизонтальном направлении.
Шаг 4
Отклейте резиновые накладки, чтобы получить доступ к отверстиям для винтов.
Сохраните накладки и не давайте им приклеиться к чему-либо, вам нужно сохранить клейкий слой.
Снимите заднюю панель и отложите её в сторону.
Шаг 5
Разъедините заднюю пластиковую панель.
Рекомендуемый инструмент — металлическая лопатка, но он не обязателен.
После снятия задней панели у вас будет доступ к плате.
Шаг 6
Отсоедините ленточные шлейфы 1, 2, 5, 8G и 3.
Снимайте шлейф, аккуратно потянув вдоль платы. Не тяните прямо наружу.
Затем снимите разъёмы.
Шаг 7
Отверткой Phillips #00 удалите два винта Phillips.
Шаг 8
Ещё раз проверьте, что все защёлки, разъёмы и винты удалены или отсоединены.

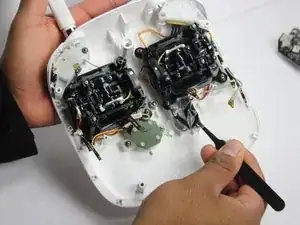

Осторожно поднимите плату из корпуса.
Шаг 9

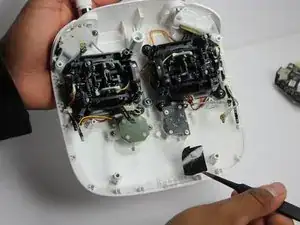

Аккуратно снимите пластиковую деталь. Это даст доступ к панели с кнопкой питания.
Шаг 10

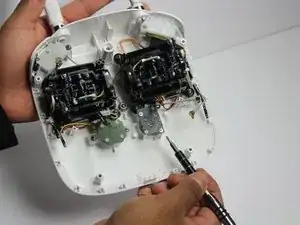

Отверткой Phillips #00 удалите два винта на панели кнопки питания.
Шаг 11

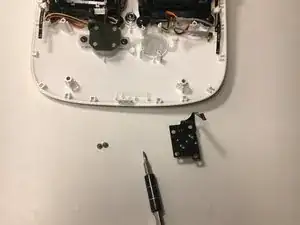

Осторожно вытяните кнопку питания из панели. Замените её на новую.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
