Замена мотора на DJI Phantom 3 Advanced

Расположите квадрокоптер так, чтобы аккумулятор был обращен к вам. Найдите два фиксатора сверху и снизу аккумулятора, как показано на изображении.

Перед началом разборки не забудьте снять квадрокоптер с взведенного состояния и отключить питание.

Нажмите большим и указательным пальцами на оба фиксатора и аккуратно потяните аккумулятор на себя, чтобы извлечь его из рамки квадрокоптера.

Другой рукой придерживайте квадрокоптер, чтобы он оставался неподвижным.

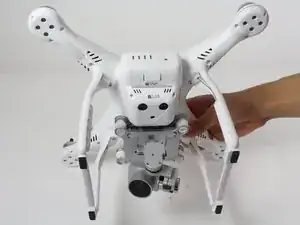

Переверните Phantom 3 Advanced вверх дном.

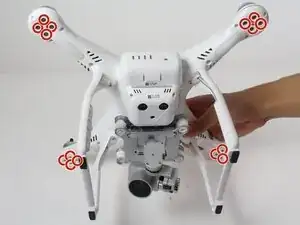

С помощью отвертки T-6 выкрутите четыре винта длиной 7 мм и диаметром 2 мм.

По одному винту на каждом луче, расположены на его конце.

С помощью отвертки T-8 выкрутите восемь винтов длиной 5 мм и диаметром 2,5 мм.

На каждом луче расположено по два винта длиной 5 мм.

С помощью отвертки T-8 выкрутите четыре глубоких винта длиной 10 мм и диаметром 3 мм.

По одному винту на каждом луче, расположены рядом с посадочной стойкой.

Аккуратно переверните квадрокоптер обратно моторами вверх.

Отогните серебристые наклейки от стыка крышки.

С помощью пластиковой лопатки медленно разъедините две половины пластикового корпуса.

Этот шаг требует некоторых усилий, и при разъединении корпуса будет слышен громкий щелчок.

Не снимайте крышку полностью. Перед тем как крышка будет полностью свободна, необходимо отсоединить провод от платы управления.

Медленно снимите верхнюю половину пластикового корпуса примерно наполовину. Ленточный кабель соединяет крышку с платой управления.

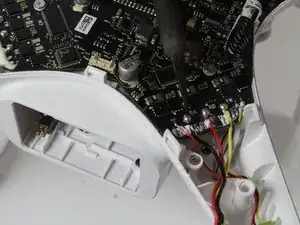

Проследите за ленточным кабелем до платы управления и найдите разъем, которым кабель соединяется с платой.

Нажмите на фиксатор сбоку разъема и потяните кабель вверх.

Продолжите снятие корпуса до конца.

Переверните квадрокоптер вверх дном моторами к столу.

С помощью отвертки с шестигранным наконечником 2,0 мм выкрутите четыре винта длиной 5,5 мм и диаметром 3 мм, расположенные непосредственно под мотором.

Удалите герметик, покрывающий три провода, которые соединяют мотор с контроллером полета. Используйте пластиковый инструмент для вскрытия или, если необходимо, металлический инструмент.

Повторите для каждого луча.

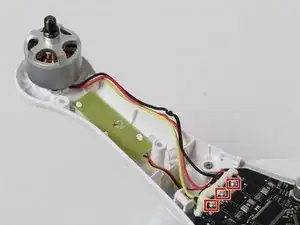

Проследите за черным, желтым и красным проводами от мотора до контроллера полета.

Отпаяйте три провода в месте их подключения к контроллеру полета. Ознакомьтесь с руководством по распайке, чтобы узнать, как это сделать: Руководство по распайке.

Извлеките мотор и при необходимости повторите для остальных моторов.
